5.3.11. Установка рулевой тяги

Перед установкой нанесите на зубчатую рейку прилагаемую к ремонтному комплекту смазку.

ВНИМАНИЕ Категорически запрещается использовать другую смазку.

Для этого поверните рулевой механизм в обе стороны до упора.

Для лучшей наглядности на рисунке показан снятый рулевой механизм.

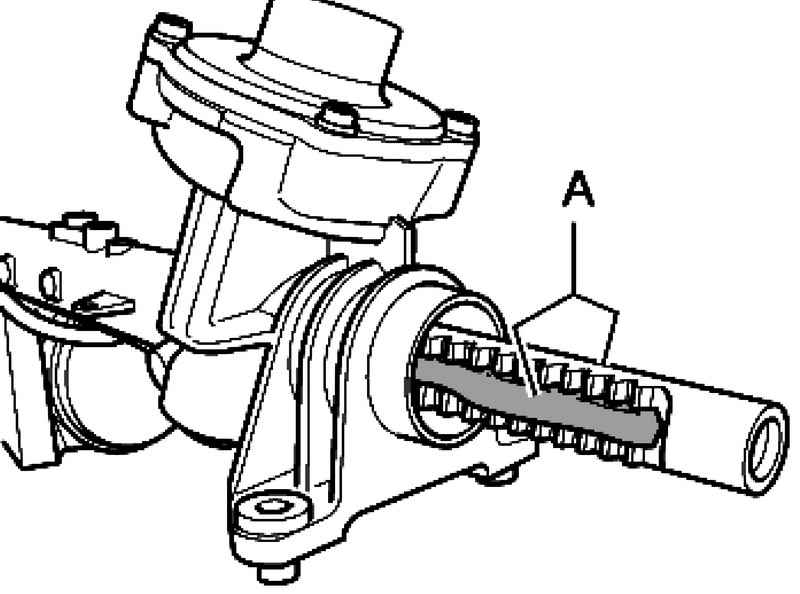

Рис. 5.29. Зубья рейки

Нанесите на зубья рейки А и на шток рейки (со стороны прилегания упора) смазку (рис. 5.29).

Установите колеса в положении прямо.

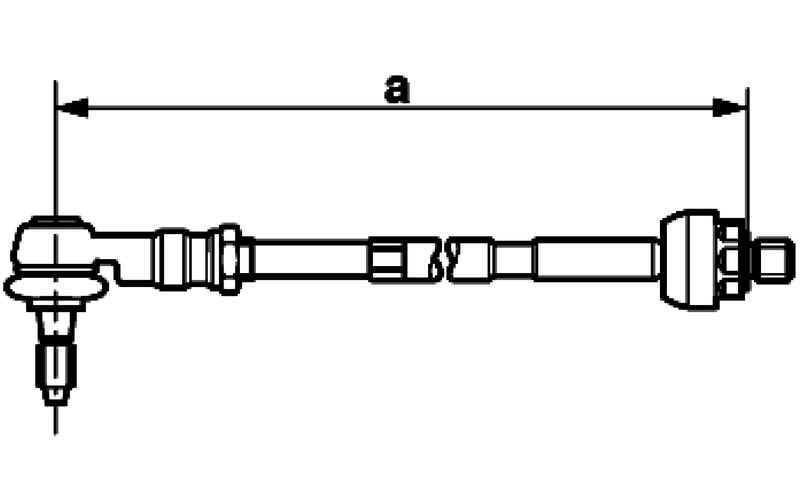

Рис. 5.34. Размер рулевой тяги и наконечника

Вворачивайте рулевую тягу в наконечник рулевой тяги до тех пор, пока не будет достигнут размер А (рис. 5.34).

Размер А = 371 ±1 мм.

На рулевую тягу наденьте новые хомуты и гофрированный чехол.

Рулевую тягу вверните в шток рейки и затяните.

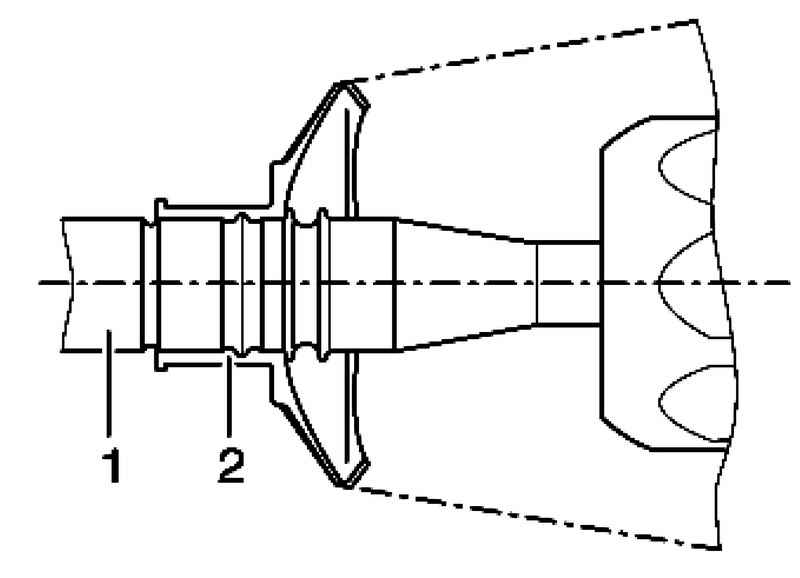

Рис. 5.30. Схема установки чехла

Гофрированный чехол 2 наденьте на рулевую тягу 1 так, как это изображено на рисунке 5.30.

Гофрированный чехол наденьте на картер рулевого механизма и сдвиньте до упора.

Клещами для рулевых механизмов Phaeton обожмите новый хомут, как это показано на рисунке.

Дальнейшая установка осуществляется в обратной последовательности.

После установки проверьте углы установки колес.

Отрегулируйте углы установки колес.

Выполните базовую установку датчика угла поворота с помощью.

После этого выполните базовую установку рулевого управления с помощью тестера.
