2.7.2. Снятие и установка держателя масляного фильтра

Демонтируйте всасывающую трубу.

Снимите трубку охлаждающей жидкости.

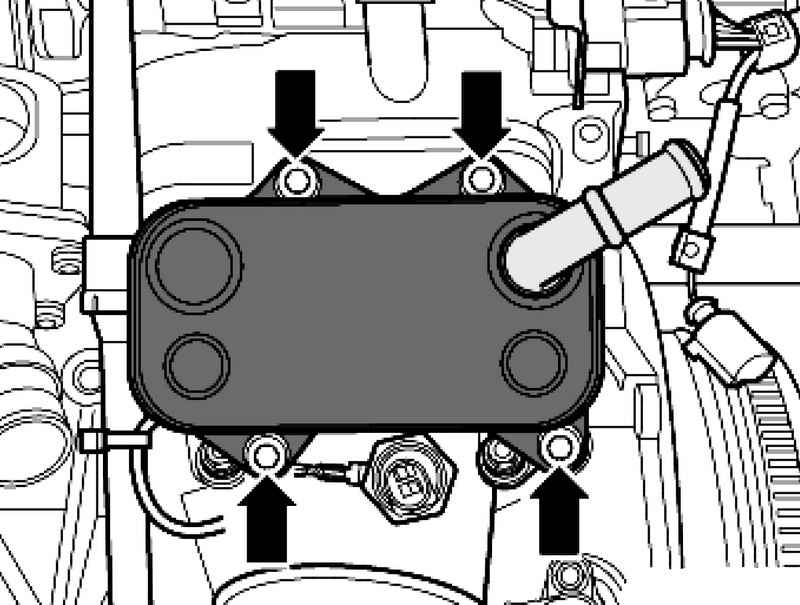

Рис. 2.169. Болты крепления охладителя масла

Снимите охладитель масла (рис. 2.169).

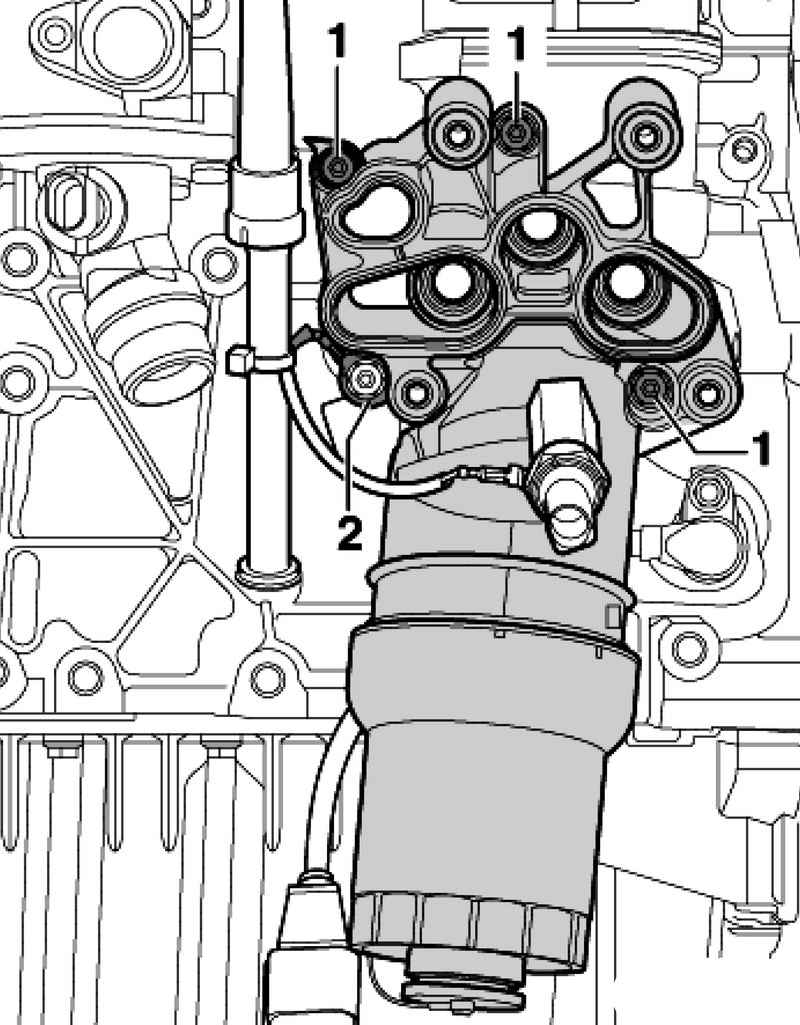

Рис. 2.170. Болты крепления держателя масляного фильтра

Выкрутите болты 1..2 и снимите держатель масляного фильтра (рис. 2.170).

Замените прокладки.

Установите маслоотделитель.

Установите держатель масляного фильтра и равномерно прикрутите болты 1 и 2 с моментом затяжки 15 Н·м.

ПРИМЕЧАНИЕ Провод массы для датчика давления масла должен быть закреплен болтом 2.

Установите охладитель масла.

Дальнейшая установка и сборка выполняется в обратной снятию последовательности.

Количество заливаемого масла:

– с масляным фильтром 4,6 л;

– без масляного фильтра 4,1 л.

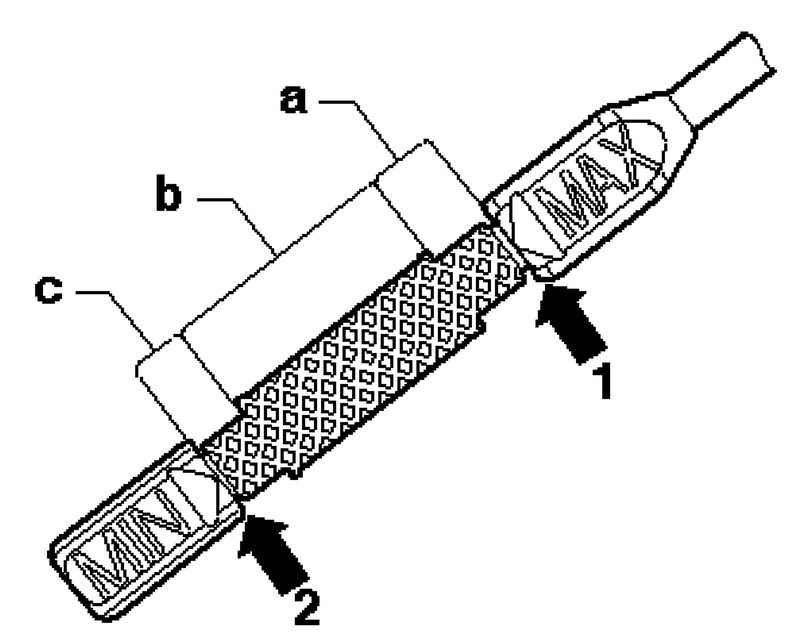

Рис. 2.171. Отметки на маслоизмерительном щупе: 1 – отметка Мax; 2 – отметка Мin; a – уровень масла возле отметки max не доливать моторное масло; b – уровень масла в средней области моторное масло можно долить; c – уровень масла возле отметки min долить приблизительно 0,5 л моторного масла

Маслоимерительный щуп показан на рисунке 2.171.
