2.14.3. Снятие и установка масляного поддона

Снимите шумоизоляцию.

Поставьте приспособление для откачки масла под двигатель и слейте моторное масло.

ПРИМЕЧАНИЕ Соблюдайте правила утилизации.

Отсоедините штекер от датчика уровня и температуры масла.

Выкрутите соединительные болты масляного поддона/коробки передач.

Открутите масляный поддон.

При необходимости снимите масляный картер, слегка ударяя по нему резиновым молотком.

Удалите остатки герметика на блоке цилиндров с помощью плоского шабера.

Удалите остатки герметика на масляном картере с помощью вращающейся щетки-насадки, например ручной дрели с комплектом щеток-насадок с пластмассовой щетиной.

Очистите посадочные поверхности. На них не должно быть масла и смазки.

Отрежьте носик тюбика по передней отметке (диаметр отверстия около 3 мм).

ПРИМЕЧАНИЕ Соблюдайте срок годности герметика. Масляный поддон должен быть установлен в течение 5 мин после нанесения силиконового герметика.

Нанесите силиконовый герметик, как показано на рисунке, на чистую посадочную поверхность масляного поддона. Жгут герметика должен составлять 2–3 мм в толщину.

В местах отверстий под крепежные болты нанесите герметик с внутренней стороны.

ПРИМЕЧАНИЕ Толщина жгута герметика не должна превышать выше указанного значения, так как лишний герметик может попасть в масляный поддон и засорить сетчатый фильтр маслозаборного патрубка масляного насоса.

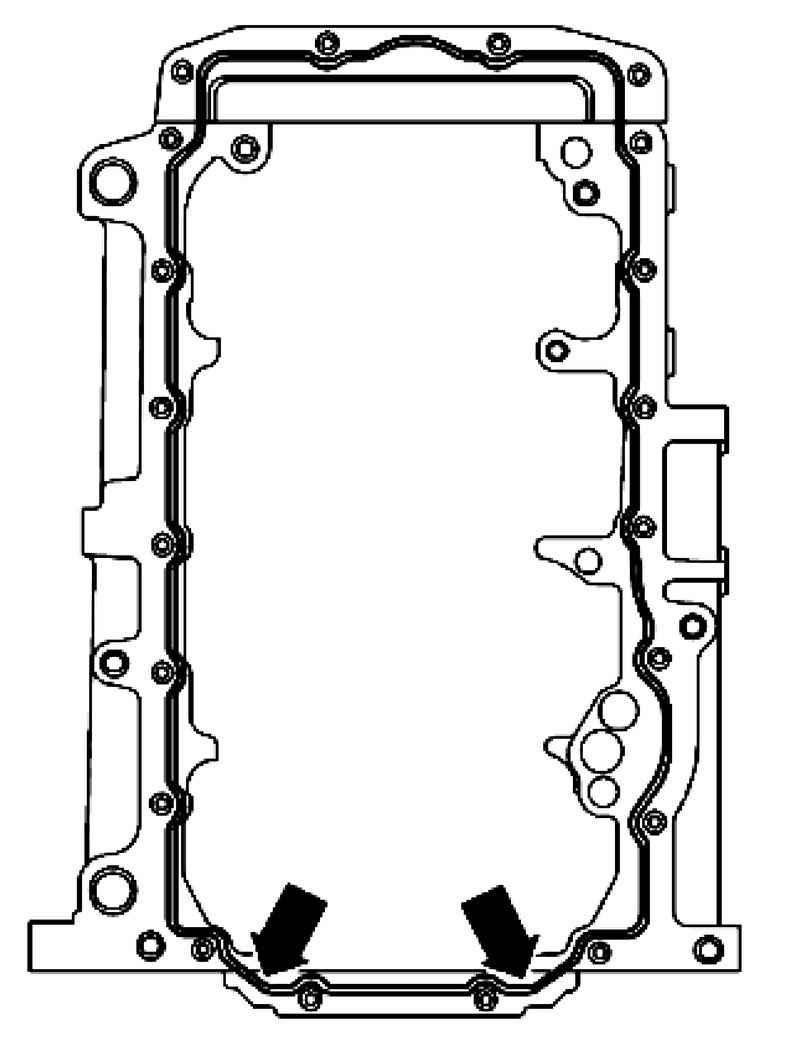

Рис. 2.327. Схема нанесения герметика

Наносите силиконовый герметик на чистую посадочную поверхность уплотнительного фланца так, как показано на рисунке 2.327. (На рисунке изображено расположение жгута герметика на блоке цилиндров).

Сразу же установите масляный поддон и слегка подтяните все соединительные болты масляный поддон/ коробка передач и все болты масляного поддона. Следите за плотностью (герметичностью) посадки масляного поддона на промежуточной пластине/ фланце коробки передач.

ПРИМЕЧАНИЕ При установке масляного поддона при демонтированном двигателе следите за тем, чтобы масляный поддон плотно (герметично) прилегал на стороне маховика к блоку цилиндров.

Подтяните болты масляного поддона крест-на-крест с моментом 15 Н·м.

Подтяните болты масляного поддона/коробки передач с моментом 40 Н·м.

ПРИМЕЧАНИЕ После установки масляного поддона дайте высохнуть герметику примерно 30 мин. Только после этого можно залейте моторное масло. Дальнейшая установка выполняется в обратной последовательности.
