2.11.1. Снятие и установка выпускного коллектора

ПРИМЕЧАНИЕ Автомобили с двигателями BLY и BVZ соответствуют норме токсичности выхлопа EU 2. На данных автомобилях не установлены некоторые компоненты, относящиеся к выпускной системе, например, система рециркуляции ОГ, лямбда-зонд 2 и лямбда-зонд 2 после катализатора. Это следует учитывать при монтажных работах.

ПРИМЕЧАНИЕ Выпускной коллектор снимается вверх.

Снимите шумоизоляционный экран.

Рис. 2.88. Держатель выпускной системы

Открутите держатель выпускной системы (рис. 2.88).

ПРИМЕЧАНИЕ На автомобилях с буквенными обозначениями двигателей BLX, BVX кронштейн выпускной системы снимается вместе с кабельным коробом лямбда-зондов за катализатором.

Рис. 2.90. Крепление приемной трубы

Выкрутите гайки крепления приемной трубы к выпускному коллектору (рис. 2.90).

ПРИМЕЧАНИЕ Разъемные элементы в приемной трубе нельзя изгибать более чем на 10°. Существует опасность повреждения.

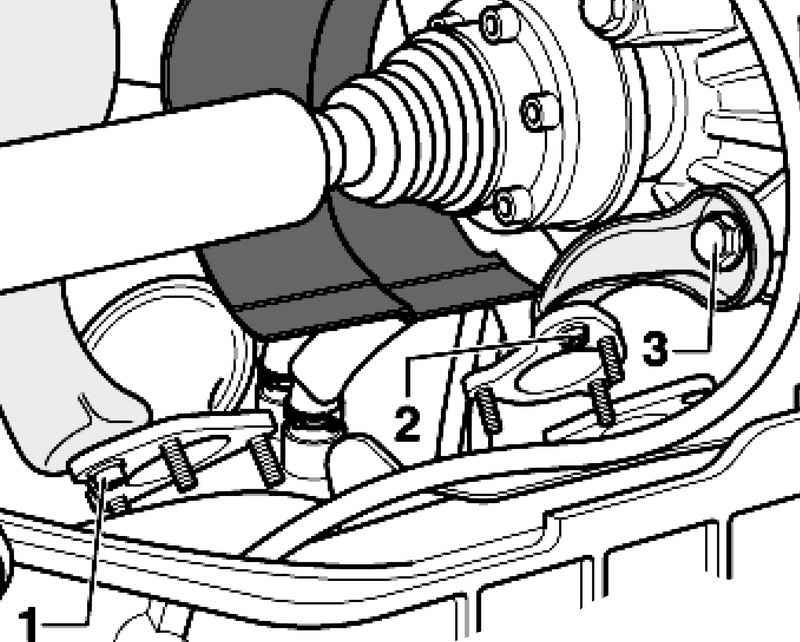

Рис. 2.237. Болты опор выпускного коллектора

Выкрутите болты 1..3 опор выпускного коллектора (рис. 2.237).

Снимите, если имеется, кожух двигателя.

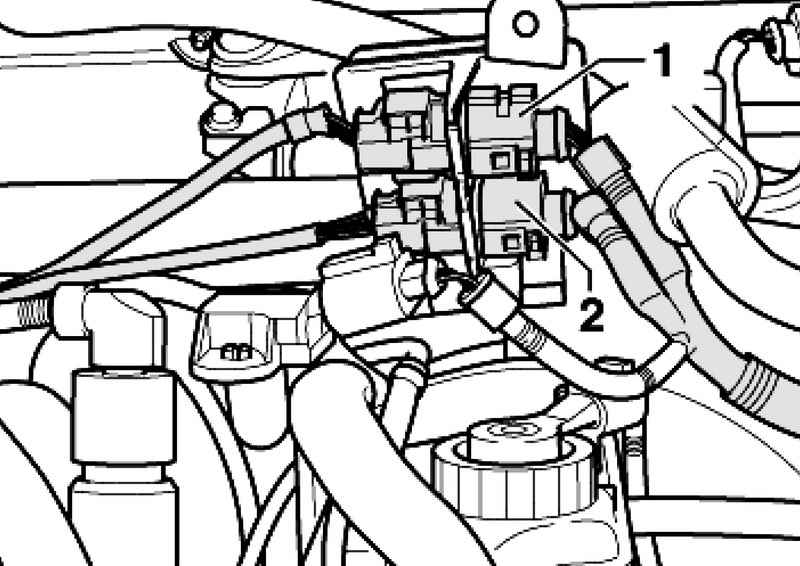

Рис. 2.238. Штекерные соединения 1 и 2 лямбда-зондов

Извлеките штекерные соединения 1 и 2 лямбда-зондов из держателя и разъедините их (рис. 2.238).

ПРИМЕЧАНИЕ На двигателе с буквенным обозначением BVY разъем только один.

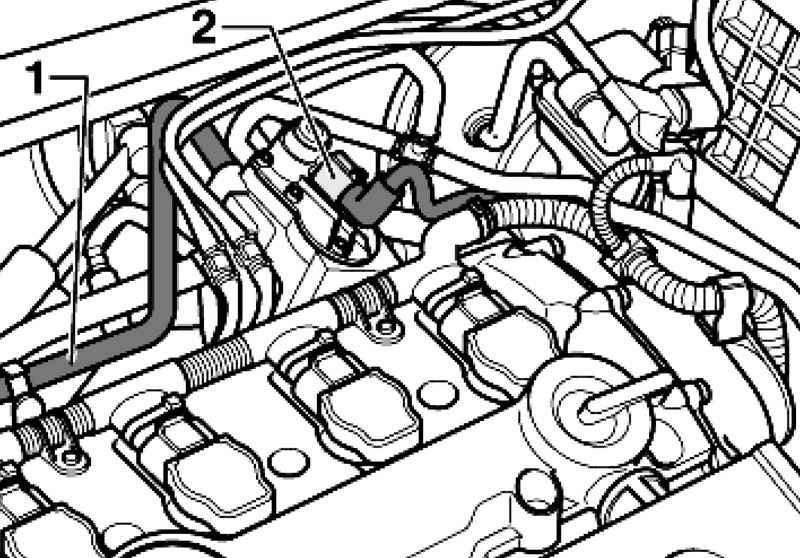

Рис. 2.239. Штекер и водяной шланг

Разблокируйте водяной шланг 1 и отсоедините штекер 2 (рис. 2.239).

Снимите короб для проводов.

Продолжение монтажных операций для всех автомобилей

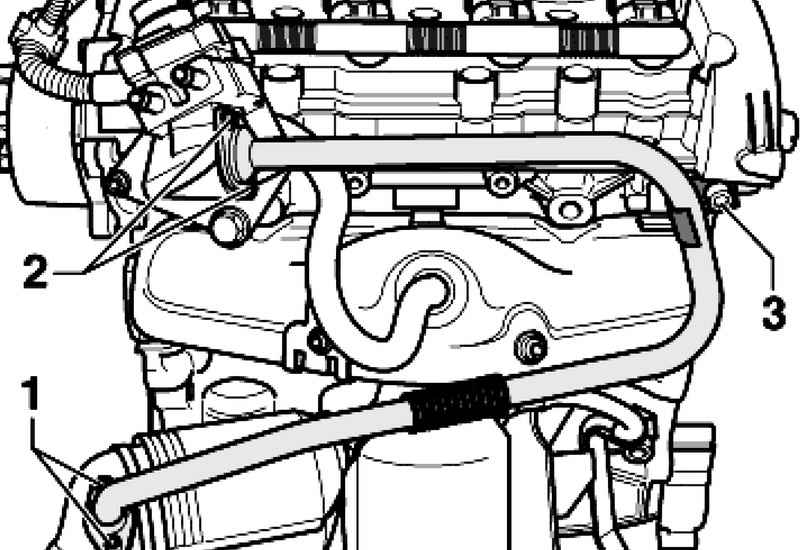

Рис. 2.240. Соединительный патрубок

Открутите болты 1..3 и снимите соединительный патрубок (рис. 2.240).

Выкрутите крепежный болт.

Открутите болты на впускном коллекторе и снимите соединительный патрубок.

Высвободите жгут проводки лямбда-зондов 1.

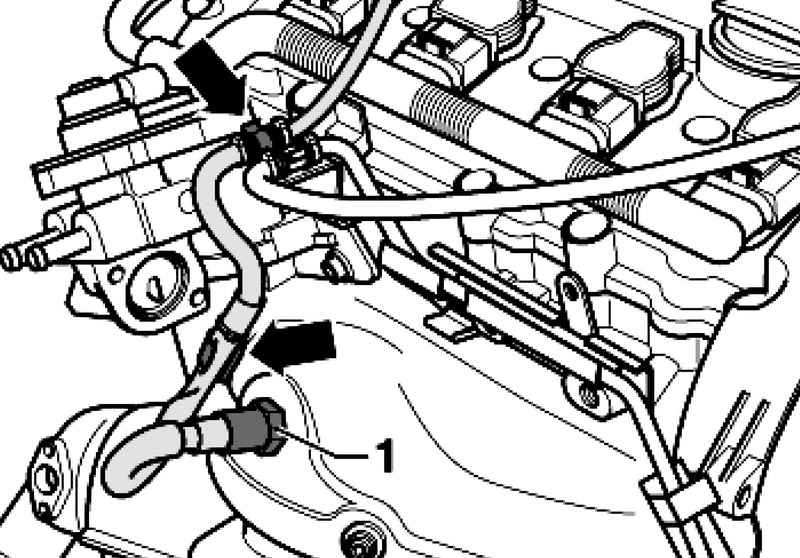

Рис. 2.241. Местоположение лямбда-зонда

Снимите лямбда-зонды 1 (рис. 2.241).

ПРИМЕЧАНИЕ Водяные шланги от клапана рециркуляции ОГ оставьте подключенными.

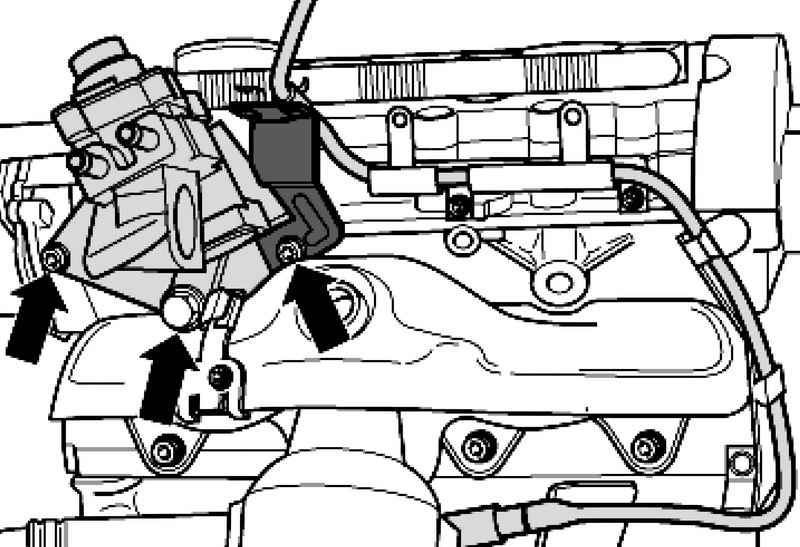

Рис. 2.242. Крепление клапана рециркуляции

Снимите клапан рециркуляции ОГ и положить его в сторону (рис. 2.242).

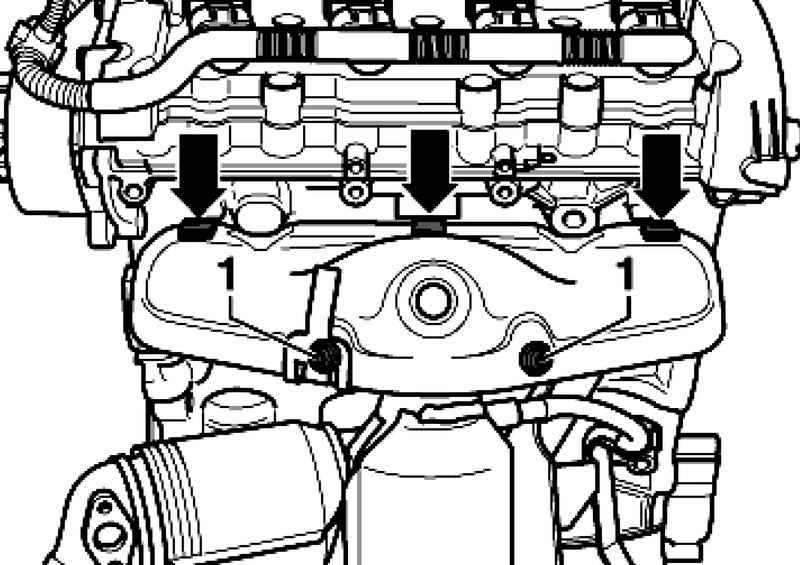

Рис. 2.243. Крепление защитного экрана

Демонтируйте защитный экран над выпускным коллектором, для чего выкрутите болты 1 и снимите защитный экран (рис. 2.243).

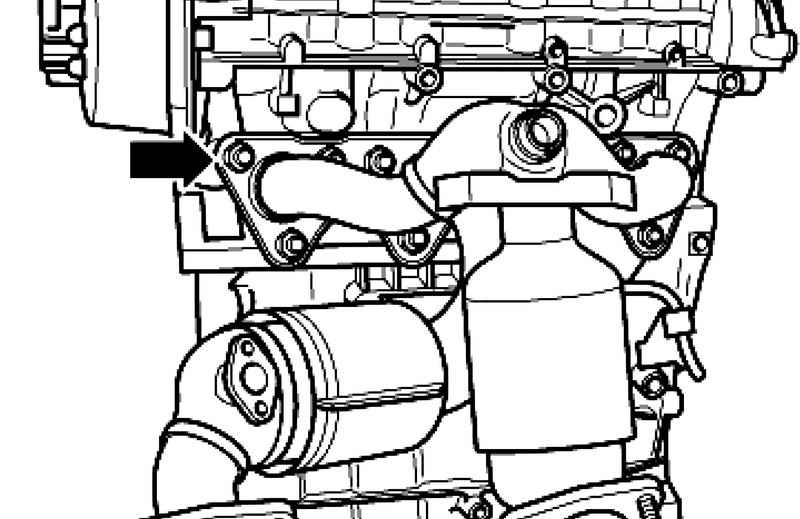

Рис. 2.244. Крепление выпускного коллектора

Снимите выпускной коллектор и извлеките его вверх (рис. 2.244).

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Все хомуты для стяжки кабелей следует установить в изначальных местах.

Замените прокладки и самоконтрящиеся гайки.

Смажьте установочные штифты ГБЦ и выпускного коллектора термоустойчивой пастой.

Смажьте резьбу лямбда-зондов термоустойчивой пастой; паста не должна попасть на шлицы тела зонда.

Выпускной коллектор к ГБЦ: 25 Н·м

Защитный экран к выпускному коллектору: 10 Н·м.

Лямбда-зонд: 55 Н·м.

Кронштейн к вспомогательной раме: 25 Н·м.

Приемная труба к выпускному коллектору: 25 Н·м.

Соединительная трубка системы рециркуляции ОГ к клапану рециркуляции ОГ: 10 Н·м.

Соединительная трубка системы рециркуляции ОГ к выпускному коллектору: 15 Н·м.
