1.2.13. Капот

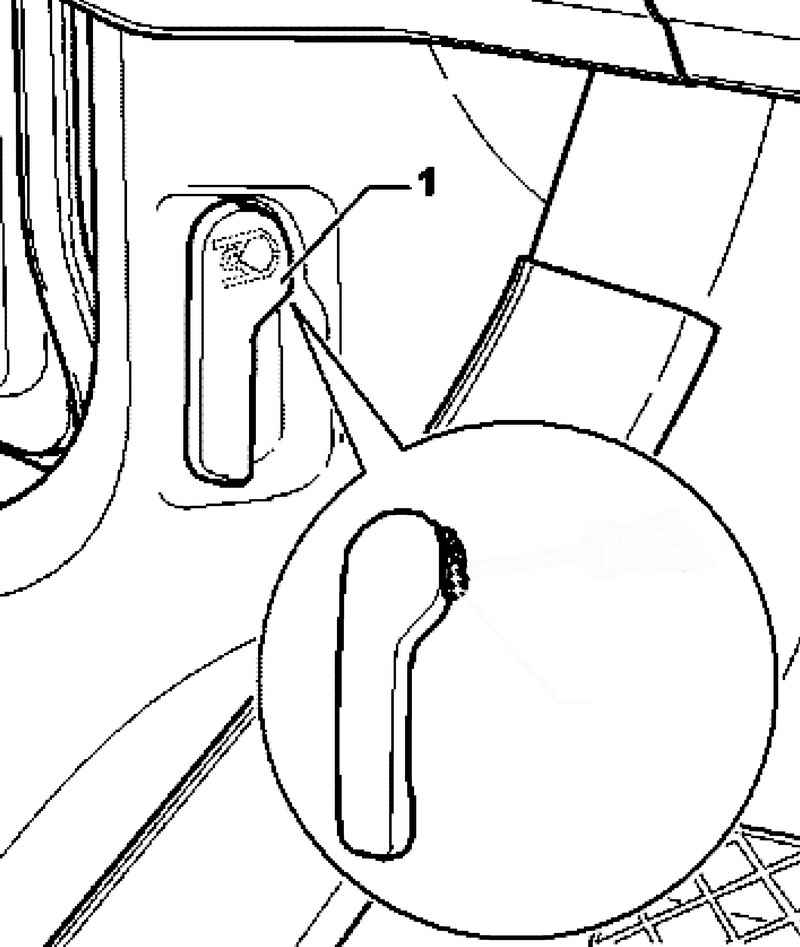

Рис. 1.24. Рычаг открывания капота в салоне автомобиля: 1 – рычаг

Для отпирания капота следует потянуть за рукоятку, расположенную слева под передней панелью – капот моторного отсека освободится от запорного устройства и резко поднимется несколько вверх под действием пружины (рис. 1.24).

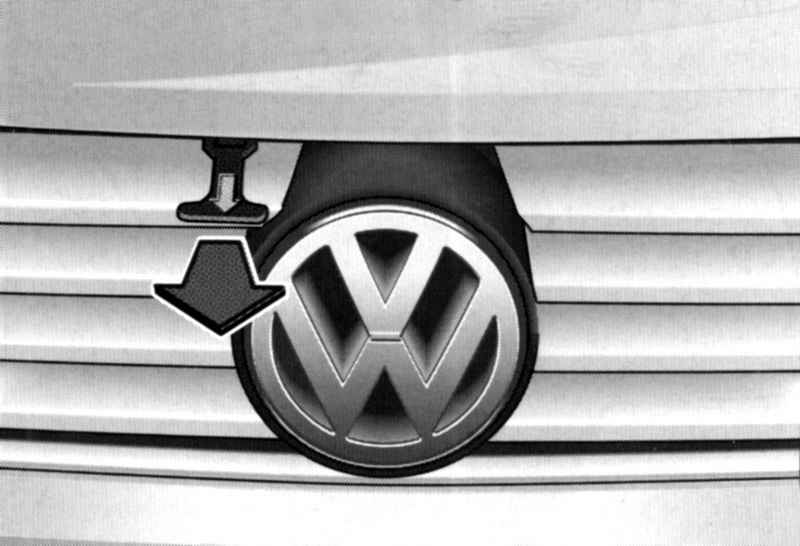

Рис. 1.25. Фиксатор-замок

Одновременно появится ручка в решетке радиатора (рис. 1.25).

ПРИМЕЧАНИЕ Перед открыванием капота необходимо проследить за тем, чтобы поводки стеклоочистителей не были наклонены вперед. В противном случае возможно повреждение лакокрасочного покрытия.

Капот следует несколько приподнять и потянуть за ручку в направлении стрелки – см. правый рисунок. При этом будет освобожден фиксаторный крючок.

Поднимите капот и откройте его до упора В открытом состоянии капот удерживается газовым цилиндром-упором.

Возьмитесь за капот со стороны цилиндра-упора. Потяните капот книзу до тех пор, пока не будет преодолено сопротив ление цилиндра-упора и затем дайте капоту свободно опуститься в фиксатор ный замок – надавливать не следует.

ВНИМАНИЕ По соображениям безопасности при движении автомобиля капот должен быть всегда заперт. Поэтому каждый раз лри закрывании капота проверяйте, зашло ли запорное устройство в зацепление. Капот должен быть надежно соединен с соответствующими элементами кузова. Если во время движения автомобиля будет замечено, что запорное устройство капота не сработало, следует тотчас остановиться и запереть капот моторного отсека.
