1.2.11. Порядок действий при неисправности электропривода люка

При отсутствии напряжения в бортовой сети подъемно-сдвижной люк со стеклянной панелью можно открыть или закрыть шестигранным ключом. Шестигранный ключ находится в обивке потолка, справа рядом с отверстием для задней лампы индивидуального освещения.

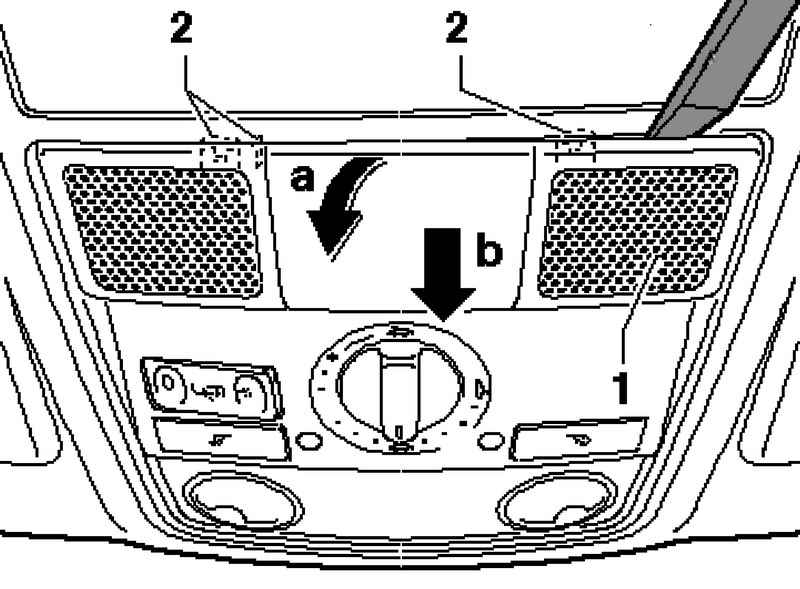

Рис. 1.22. Снятие крышки с держателя

Разблокируйте фиксаторы 2 с помощью отвертки (рис. 1.22).

Откиньте крышку 1 вниз.

Снимите крышку (стрелка b на рисунке 1.22) с держателя.

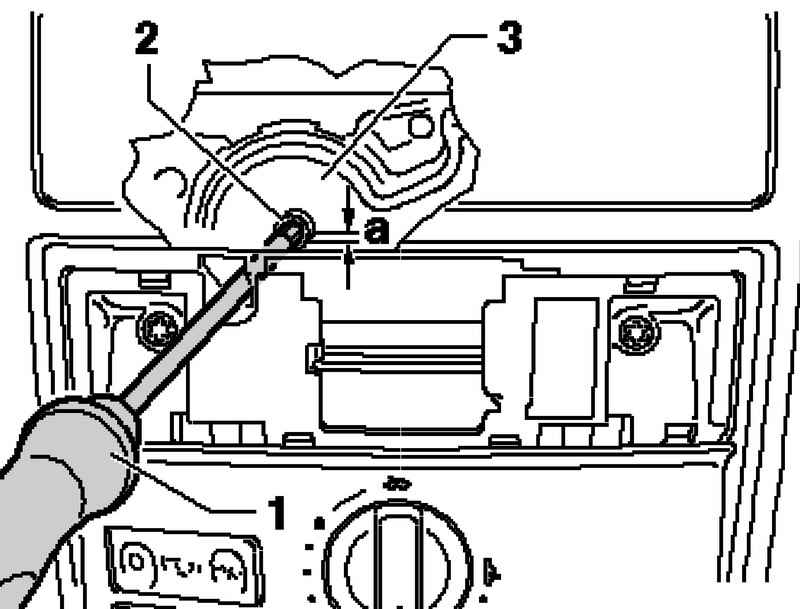

Рис. 1.23. Принудительное закрывание люка

Вставьте шестигранный ключ 1 сквозь отверстие в винт 2 привода 3 (рис. 1.23).

Нажмите на ключ 1 вверх для разблокирования привода.

Винт 2 вдавливается внутрь на несколько миллиметров. Панель подъемно-сдвижного люка приводится в движение только в этом положении.
