1.2.1. Замена элемента питания в пульте дистанционного управления

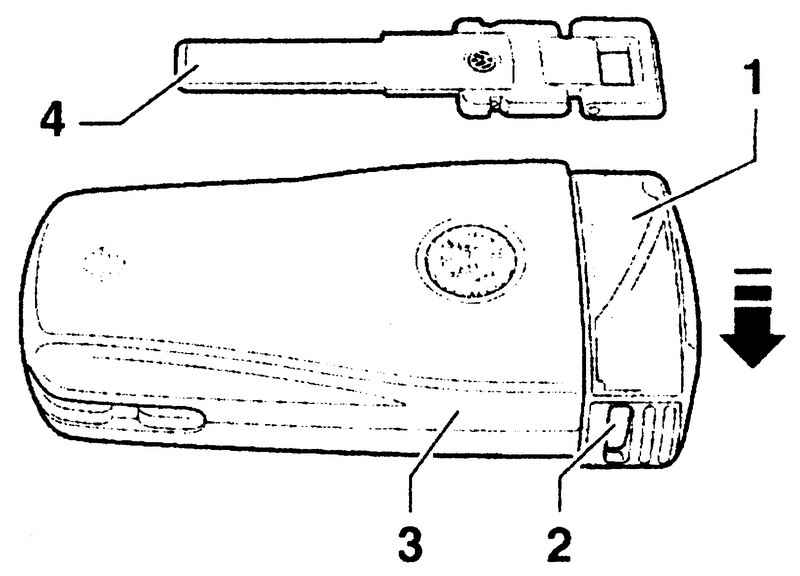

Рис. 1.8. Снятие крышки пульта ДУ

Нажмите боковую кнопку 2 на ключе с ДУ 3 и извлеките аварийный ключ 4 (рис. 1.8).

С усилием снимите крышку 1 в направлении (стрелки на рисунке 1.8) боковой кнопки 2 с ключа 3.

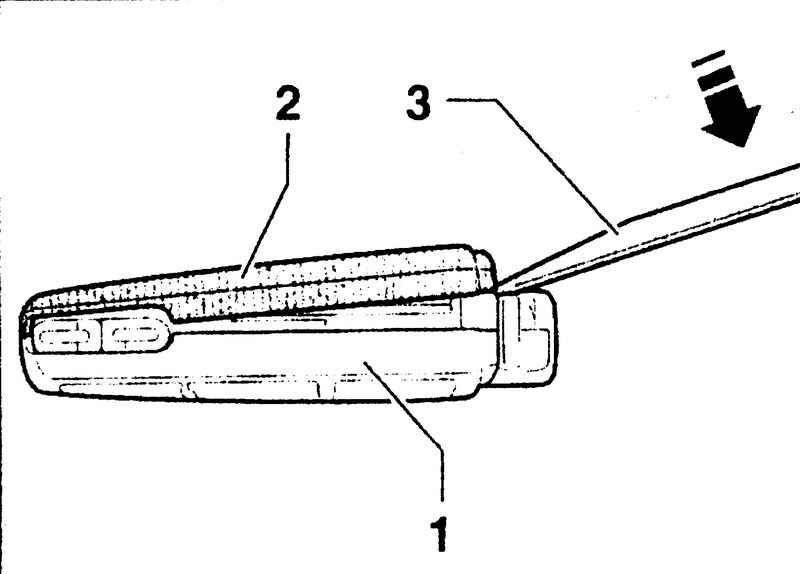

Рис. 1.9. Снятие верхней части ключа пульта ДУ

Освободите фиксаторы верхней части 2 ключа 1 (рис. 1.9).

С помощью тонкой отвертки 3 снимите верхнюю часть с ключа.

Приподнимите элемент питания 3 с помощью небольшой отвертки 2.

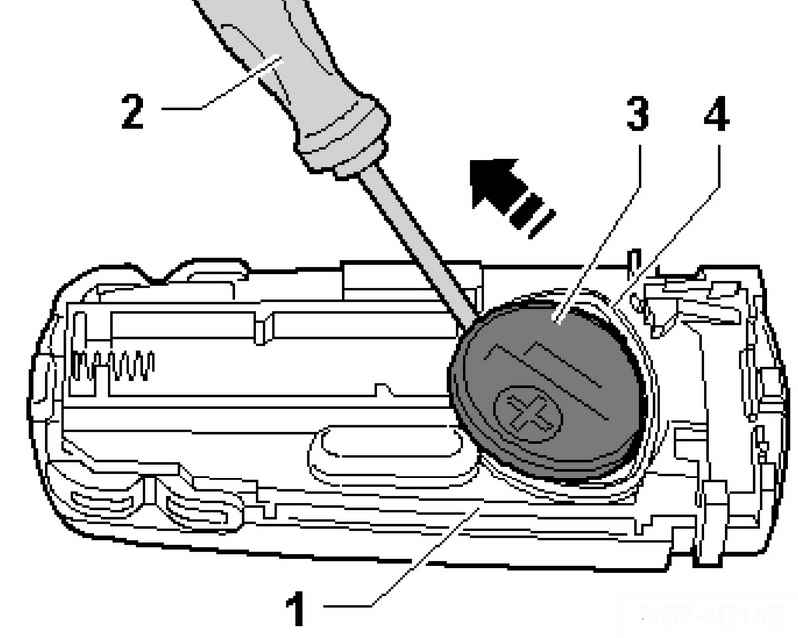

Рис. 1.10. Извлечение элемента питания

Извлеките элемент питания 3 в направлении стрелки из держателя (рис. 1.10).

При установке элемента питания соблюдайте полярность и его положение.

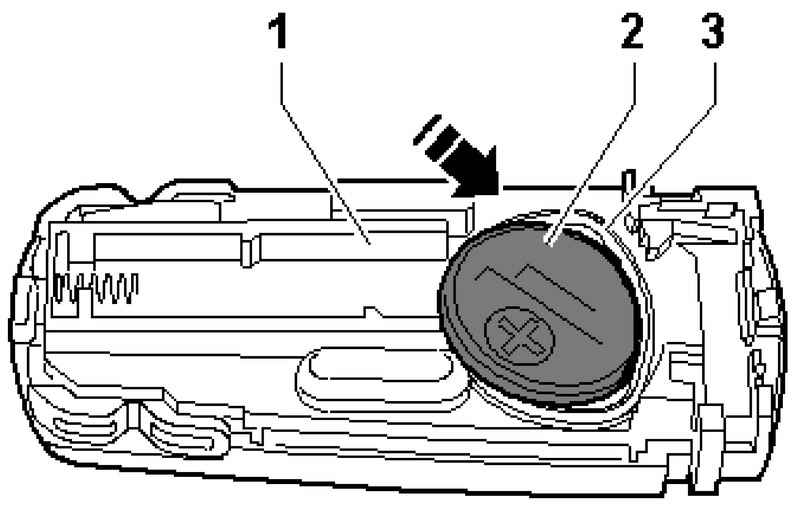

Рис. 1.11. Установка элемента питания

Вставьте элемент питания 2 положительным полюсом вверх с наклоном (стрелка на рисунке 1.11) в держатель 3 ключа 1 (положительный полюс помечен в корпусе).

Легким нажатием зафиксируйте элемент питания в ключе.

После этого установите и защелкните верхнюю часть ключа на ключе (не повредите уплотнение).

Затем установите крышку на ключ. Вставьте аварийный ключ в ключ с ДУ.
