1.2.10. Подъемносдвижная панель люка крыши

Все функции открывания и закрывания подъемно-сдвижного люка со стеклянной панелью выполняются при включенном зажигании.

После выключения зажигания люком можно управлять до тех пор, пока не будет открыта передняя левая или передняя правая дверь.

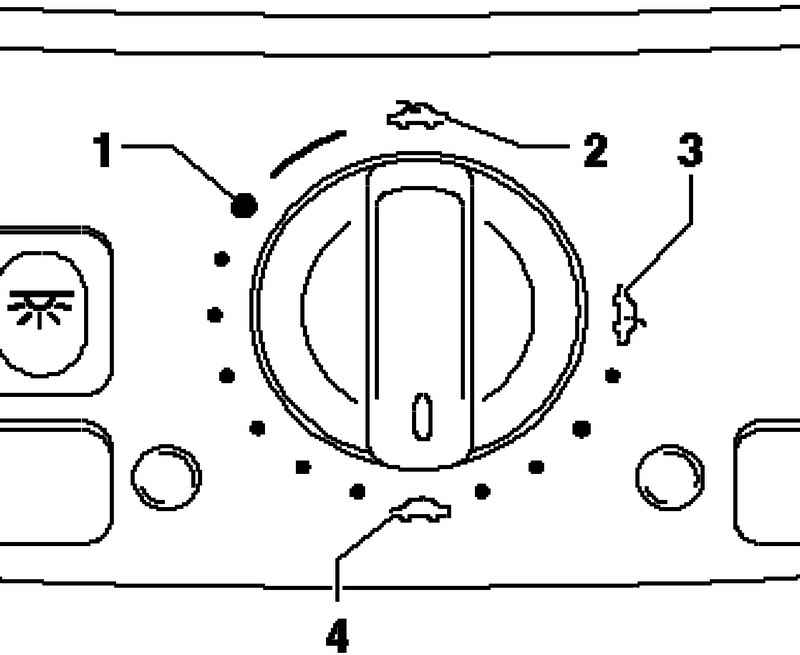

Рис. 1.21. Органы управления люком крыши

С помощью поворотного переключателя предварительно задается продольное 2 и вертикальное 3 положение открытия стеклянной панели люка (рис. 1.21).

На поворотный переключатель нанесены отметки, обозначающие заданный сдвиг и подъем стеклянной панели люка.

Открытие подъемно-сдвижного люка в так называемом комфортном положении 1 обеспечивает максимальную защиту от посторонних шумов, которые могут появиться при полностью открытом люке в положении переключателя 2.

Подъемно-сдвижной люк оснащен ограничителем усилия при закрытии. При наезде на препятствие во время открытия или закрытия из положения подъема или сдвига стеклянная панель перемещается в противоположную сторону.

Дополнительно люк оснащен функцией аварийного закрытия. В случае проблемы с закрыванием люка со стеклянной панелью его можно закрыть принудительно, нажав на переключатель, который для этого должен находиться в положении «Schiebedach geschlossen/ Люк закрыт» 4.

При аварийном закрывании люка ограничитель усилия отключается.

Привод подъемно-сдвижного люка со стеклянной панелью защищен от перегрева ограничителем времени работы. Защитный механизм включается после приблизительно 2-минутного непрерывного использования привода люка. После фазы охлаждения привод люка снова включается.

При отсутствии напряжения в бортовой сети подъемно-сдвижной люк можно открыть или закрыть стандартным шестигранным ключом «на 4».
