9.1.9. Разборка внешнего шарнира равных угловых скоростейВ качестве запасных частей к шарниру поставляются защитные чехлы, шайбы, смазочный
материал, гайка приводного вала и пружинные стопорные кольца.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Чертилкой отметьте положения
ступицы и корпуса шарнира. |
 |

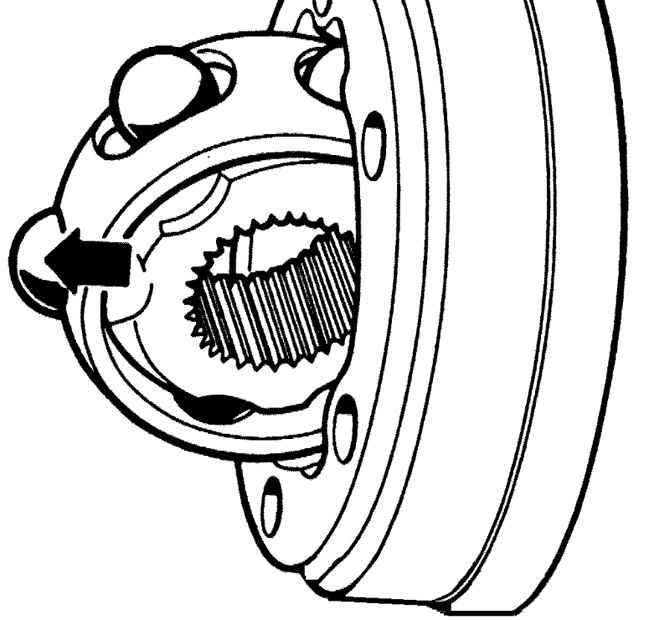

2. Поверните ступицу шарнира
в корпусе и извлеките каждый шар. Укладывайте шары в порядке снятия,
для последующей повторной установки в первоначальные положения.
|
 |

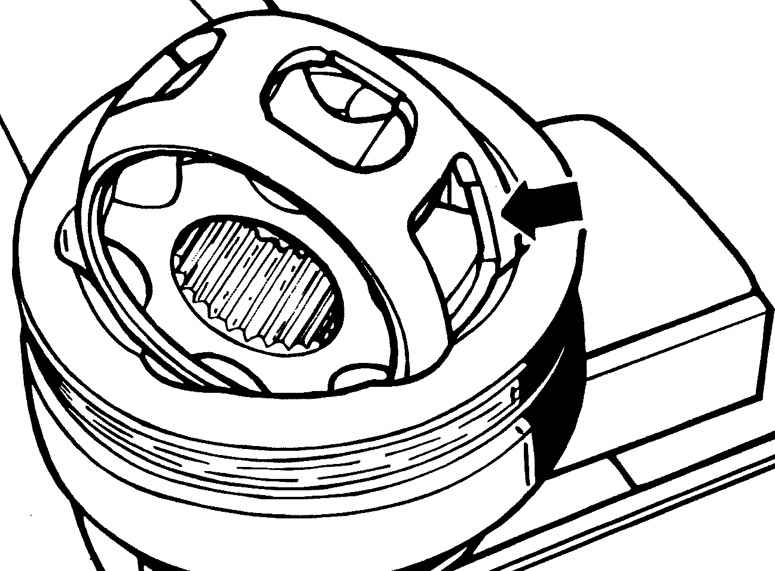

3. Поверните сепаратор шарнира
так, чтобы две прямоугольные щели совместились с корпусом, затем извлеките
сепаратор и ступицу. |
|

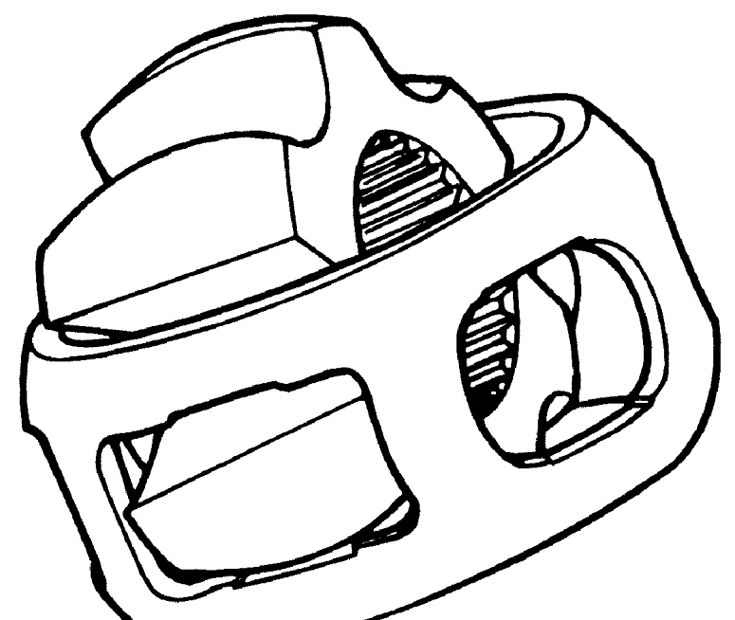

4. Поверните ступицу в сепараторе
так, чтобы одна из частей ступицы вошла в одну из прямоугольных щелей
в сепараторе, поверните ступицу и извлеките ее из сепаратора. |
| 5. Очистите все детали шарнира и
проверьте их состояние. Если имеются следы износа или коррозии, замените
шарнир. |
| 6. Нанесите 45 грамм в корпус шарнира,
затем установите сепаратор со ступицей в корпус шарнира. Последовательно
вставьте шары в ступицу, и проверьте, что ступица в сепараторе и корпус
установились в исходное положение (по ранее сделанным меткам). Установите
новое стопорное кольцо в ступицу, затем вдавите в шарнир оставшуюся
половину смазки (45 грамм). |
|
|
|
