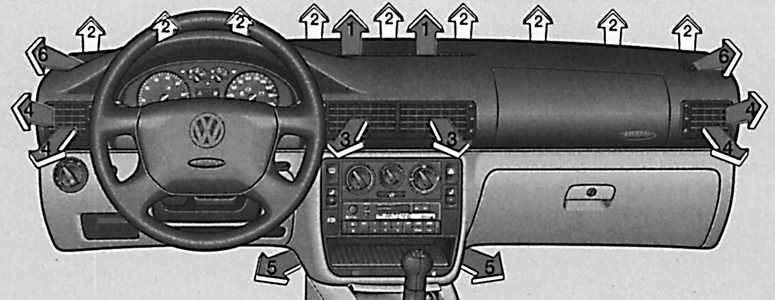

1.1.37.1. Сопла подачи воздуха

Распределение подачи воздуха по соплам определяется положением ручки С.

Дополнительно могут быть по отдельности открыты или закрыты сопла 3 и 4.

Сопло закрыто: боковой дисковый регулятор на .

Сопло открыто: боковой дисковый регулятор на .

В зависимости от положения дискового регулятора воздушный поток меняет свое направление по высоте.

Если же поворачивать дисковый регулятор под решеткой дефлектора, меняется направление воздушного потока в горизонтальной плоскости.

Посредством сопел 2 сохраняется незапотевшей нижняя часть ветрового стекла.

Как очистить ото льда ветровое и боковые стекла

Переключатель В установить на ступень 3.

Ручку А повернуть по часовой стрелке до упора.

Ручка С на .

Сопла 4 установить таким образом, чтобы поток воздуха был направлен на боковые стекла.

Как предотвратить запотевание ветрового и боковых стекол

Если при высокой влажности воздуха, например, во время дождя, окна запотевают, рекомендуется сделать следующее:

Переключатель В поставить на ступень 2 или 3.

Ручку А, если необходимо, перевести в зону подогрева воздуха.

Ручку С поставить на .

Через сопла 4 можно направить дополнительно теплый воздух на боковые стекла.

Вентиляция (подача свежего воздуха в салон)

При нижеприведенном положении органов управления из сопел 3 и 4 подается неподогретый свежий воздух:

Переключатель В поставить на желаемую ступень.

Ручку А повернуть против часовой стрелки до упора.

Ручка С на .

При запотевании лобового стекла поставить ручку С на .

По желанию ручка С может также быть поставлена в другое положение.

Сопла 3 и 4 открыть.

Как быстро повысить температуру в салоне

Переключатель В поставить на ступень 3.

Ручку А повернуть по часовой стрелке до упора.

Ручку С поставить на .

При запотевании ветрового стекла поставить ручку С на .

Сопла 4 установить по желанию.

Как поддерживать в салоне приятное тепло

После того как окна очистились от запотевания и температура в салоне достигла желаемого уровня, рекомендуется сделать следующее:

Переключатель В поставить на желаемую ступень.

Ручку А установить на желаемый обогрев.

Ручку С установить в зоне между "Поток воздуха в зону ног" и "Очистка от льда ветрового и боковых стекол".

При запотевании лобового стекла ручку С установить на .

Сопла 4 установить по желанию.

Общие указания

Для того, чтобы отопление и вентиляция салона работали надежно, необходимо отверстие для забора свежего воздуха, расположенное перед ветровым стеклом, держать чистым ото льда, снега и листьев.

В любое промежуточное положение можно устанавливать только ручки А и С.

Для того, чтобы избежать запотевания стекол, следует при малой скорости движения автомобиля переключателем В включить постоянно низшую ступень режима работы вентилятора, а С поставить в позицию .

Нагревательная способность системы отопления зависит от температуры охлаждающей жидкости системы охлаждения двигателя – поэтому самый большой нагрев происходит при прогретом до рабочей температуры двигателе.

Использованный воздух удаляется через выходные отверстия в задней части кузова; не следует загораживать места выхода использованного воздуха.

На автомобиле седан нельзя перекрывать чем-либо щель между багажной полкой и задним стеклом, которая служит для удаления использованного воздуха.
