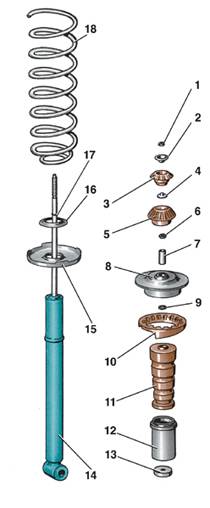

9.2.2. Амортизатор задней подвескиЗадний амортизатор
|
|
1 – гайка;
2 – верхняя обойма подушки;
3 – верхняя подушка;
4 – нижняя обойма подушки;
5 – нижняя подушка;
6 – гайка;
7 – втулка;
8 – верхняя чашка пружины;
9 – шайба;
10 – обойма пружины;
11 – буфер сжатия;
12 – защитная втулка;
13 – защитная шайба;
14 – амортизатор;
15 – нижняя чашка пружины;
16 – шайба;
17 – кольцо;
18 – пружина
|
Верхнее крепление амортизатора
(вид из салона автомобиля)
|
|
1 – защитный колпак;
2 – гайка;
3 – верхняя обойма подушки;
4 – верхняя подушка
|
Нижнее крепление амортизатора
|
|
1 – кронштейн;
2 – болт;
3 – амортизатор
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять обивку в багажном отделении, закрывающую
доступ к верхнему креплению амортизатора. |
| 2. Снять защитный колпак 1 (см. рис. Верхнее
крепление амортизатора) с верхнего крепления амортизатора из багажного
отделения. |
| 3. Отвернуть гайку 1 (см. рис. Задний
амортизатор), придерживая шток амортизатора. |
| 4. Снять верхнюю обойму 2 подушки. |
| 5. Снять верхнюю подушку 3 крепления. |
| 6. Снять нижнюю обойму 4 подушки. |
| 7. Подложить под передние колеса бруски. |
| 8. Ослабить болты крепления колес. |
| 9. Поднять и установить на опоры заднюю часть
автомобиля. |
| 10. Приподнять слегка продольный
рычаг балки в районе крепления колеса, следя за тем, чтобы автомобиль
не слетел с опор. |
| 11. Открутить болт 2 (см. рис. Нижнее
крепление амортизатора), придерживая его гайку ключом. |
| 12. Опустить продольный рычаг балки как можно
ниже и снять амортизатор. |
|
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять нижнюю подушку 5 (см. рис. Задний амортизатор)
крепления амортизатора. |
| 2. Сжать пружину 18 специальным приспособлением. |
| 3. Отвернуть гайку 6 (см. рис. Задний
амортизатор). |
| 4. Снять втулку 7, верхнюю чашку 8 пружины,
обойму 10 пружины и шайбу 9. |
| 5. Снять буфер сжатия 11. |
| 6. Снять пружину 18. |
| 7. Снять защитную втулку 12, защитную шайбу
13, стопорное кольцо 17, шайбу 16 и нижнюю чашку 15 пружины. |
|
Проверка амортизатора
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установить амортизатор вертикально. |
| 2. Растянуть амортизатор и сжать снова. Поршень
амортизатора на всем протяжении хода должен перемещаться с одинаковым
сопротивлением, без заеданий. |
| 3. Обнаружить неисправность амортизатора можно
по стуку во время движения по неровной дороге. |
| 4. Заменить неисправный амортизатор. Если замечено
значительное вытекание амортизаторной жидкости, то такой амортизатор
также необходимо заменить. |
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Сборку амортизатора задней подвески производят
в порядке, обратном разборке. |
| 2. Убедиться, что концы пружины 18 (см. рис.
Задний амортизатор) легли в свои гнезда правильно. |
| 3. Затянуть гайку 6 моментом 15 Н·м. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установку амортизатора задней подвески
производят в порядке, обратном снятию. |
| 2. Установить болт 2 (см. рис. Нижнее крепление амортизатора), приподняв
слегка домкратом продольный рычаг балки. |
| 3. Затянуть болт 2 моментом 15 Н·м только
после опускания колес автомобиля на землю. |
| 4. Закрутить гайку 1 (см. рис. Задний амортизатор) моментом
15 Н·м. |
|
|
|
