5.19.5. Замена катколлектора

Гайки крепления катколлектора к головке блока цилиндров труднодоступны. Кроме того, фланец катколлектора уплотнен металлоармированной прокладкой. Уплотнительную прокладку нужно обязательно заменять при каждой разборке соединения. Перед снятием катколлектора необходимо снять впускной коллектор — это облегчит доступ к его креплению.

1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

2. Снимите провод с клеммы «минус» аккумуляторной батареи.

3. Отсоедините от катколлектора приемную трубу дополнительного глушителя, для чего отверните гайки крепления фланца приемной трубы к фланцу катколлектора и снимите фланец приемной трубы со шпилек фланца катколлектора (см. «Замена дополнительного глушителя»).

4. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

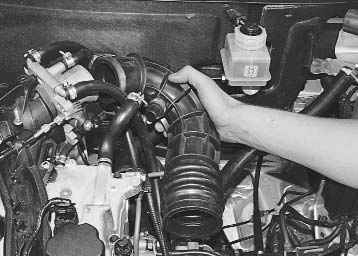

5. Снимите воздухоподводящий рукав и три шланга системы вентиляции картера (см. «Очистка системы вентиляции картера»).

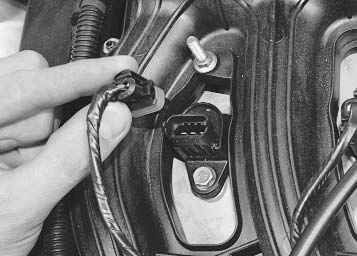

6. Разъедините четыре колодки жгута проводов модулей зажигания и отведите жгут в сторону. Снимите модули зажигания (см. «Снятие и установка катушек зажигания»).

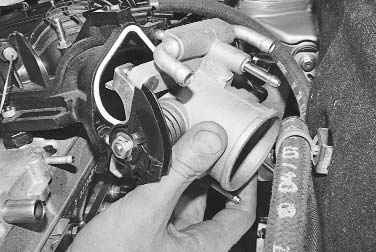

7. Снимите дроссельный узел (см. «Снятие и установка дроссельного узла»).

8. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров»).

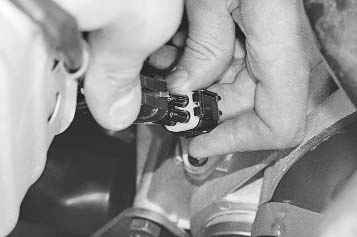

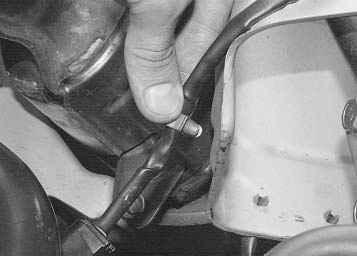

9. Отсоедините от моторного жгута колодки жгутов проводов управляющего и диагностического датчиков концентрации кислорода…	10. …и отсоедините от теплоизоляционного щитка рулевого механизма держатели жгутов проводов управляющего и диагностического датчиков концентрации кислорода.

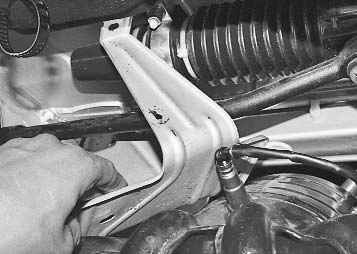

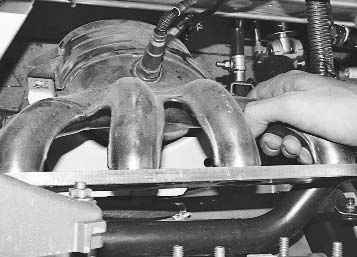

11. Отверните три гайки крепления термоизоляционного щитка рулевого механизма к моторному щиту и снимите щиток.	12. Отверните две гайки крепления кронштейна подводящей трубы водяного насоса, выверните болты крепления катколлектора к кронштейну его крепления, отверните восемь гаек крепления катколлектора к головке блока цилиндров и снимите катколлектор. Отсоединение катколлектора от головки блока цилиндров и его дефектовка подробно описаны в подразделе «Замена прокладки катколлектора».

13. Снимите со шпилек головки блока уплотнительную прокладку катколлектора.

Предупреждение Уплотнительную прокладку катколлектора и впускной трубы при каждой разборке соединения обязательно заменяйте новой.

14. Очистите от остатков старой прокладки и нагара фланцы головки блока и катколлектора.

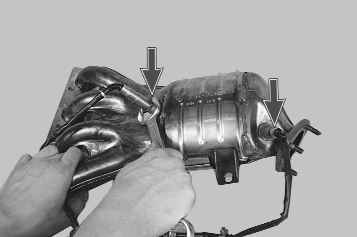

15. Выверните из катколлектора оба датчика кислорода и установите их на новый катколлектор.

16. Установите катколлектор и все снятые детали и узлы в порядке, обратном снятию.

Полезные советы Во избежание прилипания прокладки и для повышения ее герметичности рекомендуем перед установкой смазать прокладку с обеих сторон тонким слоем графитной смазки. Шпильки крепления выпускного коллектора смажьте графитной смазкой.
