5.4. Проверка компрессии в цилиндрах

Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя, выявить неисправности этой группы и деталей клапанного механизма.

Проверяют компрессию специальным прибором — компрессометром, который сейчас можно свободно приобрести в крупных магазинах автозапчастей.

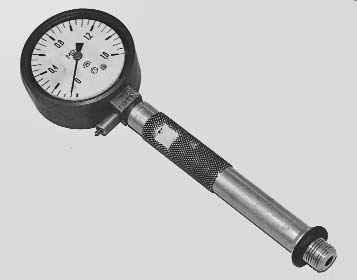

Примечание Так выглядит компрессометр, использованный для иллюстрирования данной книги. Существуют варианты компрессометров, у которых взамен резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.

Предупреждение Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

1. Пустите двигатель и прогрейте его до рабочей температуры.

2. Снизьте давление в системе питания (см. «Снижение давления топлива в системе питания двигателя»). После снижения давления предохранитель топливного насоса на место не устанавливайте, чтобы отключить топливный насос.

3. Снимите катушки зажигания и выверните все свечи (см. «Замена и обслуживание свечей зажигания»).

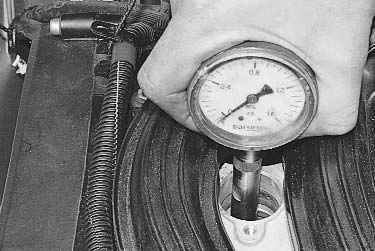

4. Вверните компрессометр в свечное отверстие проверяемого цилиндра.

5. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.

6. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

Примечание Для получения правильных показаний компрессометра коленчатый вал должен вращаться со скоростью 180–200 мин-1 или выше, но не более 350 мин-1.

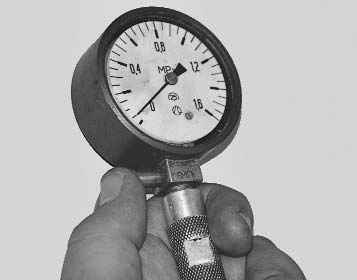

7. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха.

Примечание У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

8. Повторите операции 4–7 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

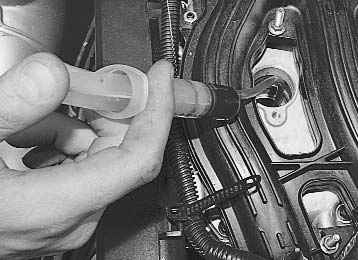

9. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см³ чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если же значение компрессии осталось неизменным, значит, тарелки клапанов неплотно прилегают к седлам или повреждена прокладка головки блока цилиндров.

Полезный совет Причину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 0,2–0,3 МПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель — о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
