5.19.4. Замена дополнительного глушителя

1. Разъедините шарнирное соединение труб дополнительного и основного глушителей (см. «Замена основного глушителя»).

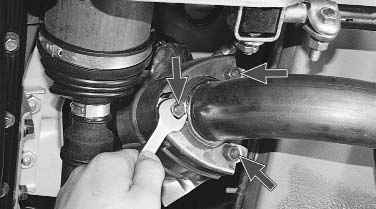

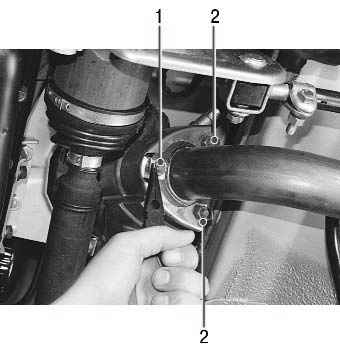

2. Отогните усик 1 стопорной пластины и два стопорных усика 2 термоэкрана катколлектора.	3. Отверните три гайки крепления фланца приемной трубы дополнительного глушителя к фланцу катколлектора, снимите стопорную пластину…

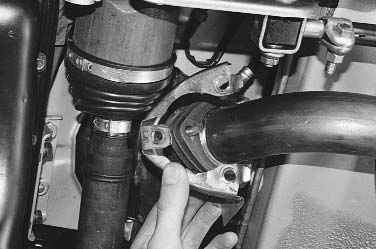

4. …и термоэкран.	5. Приподняв дополнительный глушитель, выведите его кронштейн из передней подушки подвески.

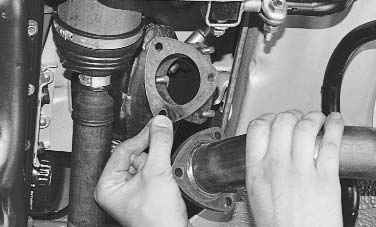

6. Снимите фланец приемной трубы дополнительного глушителя со шпилек катколлектора и извлеките уплотнительную прокладку.

Полезный совет Уплотнительную прокладку фланца приемной трубы дополнительного глушителя при каждой разборке соединения заменяйте новой.

7. Поддерживая дополнительный глушитель, выведите его кронштейн из задней подушки подвески аналогично выведению кронштейна из передней подушки подвески (см. п. 5)…

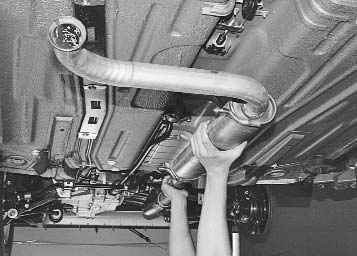

8. …и снимите дополнительный глушитель.

9. Устанавливайте дополнительный глушитель и все снятые детали в порядке, обратном снятию. Не забудьте застопорить гайки крепления фланца приемной трубы глушителя, отогнув на них усики стопорной пластины и термоэкрана.
