5.11.9. Замена прокладки катколлектора

Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная прокладка, изготовленная из двух тонких отформованных металлических полос, соединенных между собой точечной сваркой. Если прокладка негерметична, происходит прорыв наружу отработавших газов, сопровождающийся характерным резким звуком. Если неисправность не удается устранить подтяжкой крепления катколлектора, замените прокладку.

Вам потребуются: ключи «на 10», «на 13», торцовая головка «на 13», плоскогубцы, линейка, пластинчатый щуп.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

3. Отсоедините от катколлектора приемную трубу дополнительного глушителя, для чего отверните гайки крепления фланца приемной трубы к фланцу катколлектора, отсоедините от кронштейнов глушителя подушки подвески и снимите фланец приемной трубы со шпилек фланца катколлектора. Снимите дополнительный глушитель (см. «Замена дополнительного глушителя»).

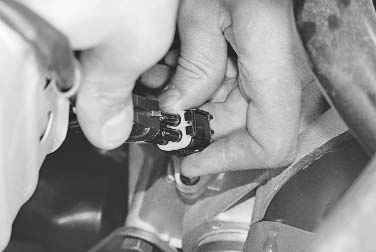

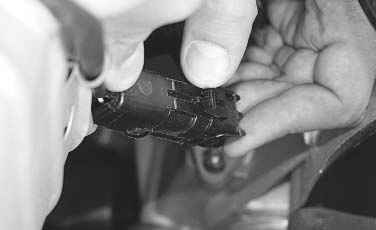

4. Отожмите фиксаторы…	5. …и отсоедините от моторного жгута колодки жгутов проводов управляющего и диагностического датчиков концентрации кислорода.

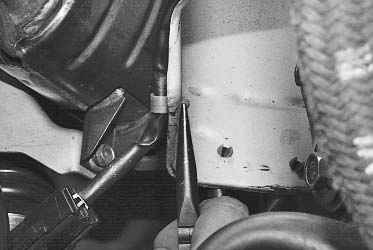

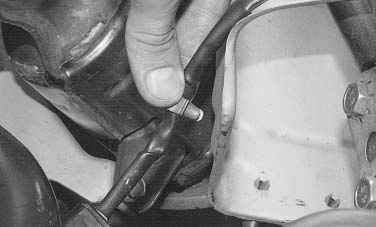

6. Отожмите усики держателей…	7. …и отсоедините от теплоизоляционного щитка рулевого механизма держатели жгутов проводов управляющего и диагностического датчиков концентрации кислорода.

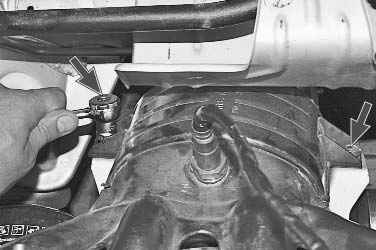

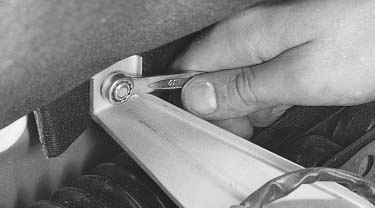

8. Выверните торцовой головкой «на 13» болты крепления катколлектора к кронштейну.	9. Ключом «на 10» отверните три гайки крепления термоизоляционного щитка рулевого механизма к моторному щиту (две гайки расположены под рулевым механизмом)…

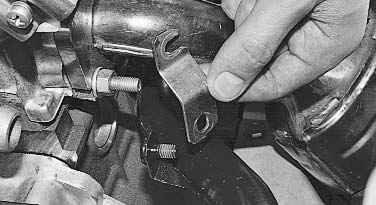

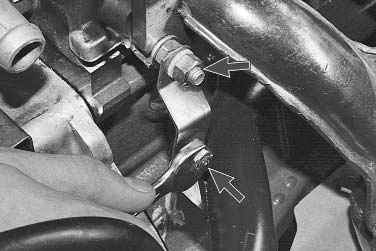

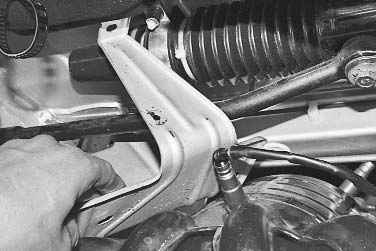

10. …и снимите щиток.	11. Отверните ключом «на 13» две гайки крепления кронштейна подводящей трубы водяного насоса…

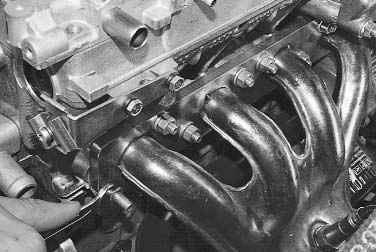

12. …и снимите кронштейн.	13. Отверните ключом «на 13» восемь гаек крепления катколлектора к головке блока цилиндров…

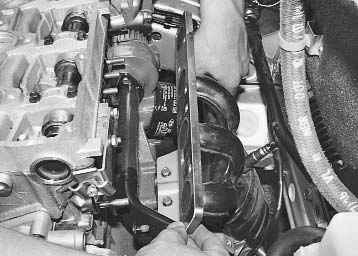

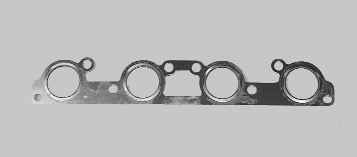

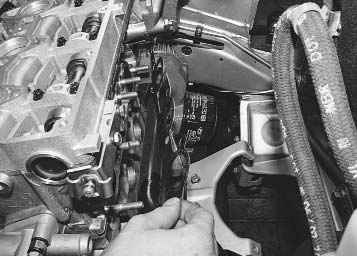

14. …и снимите катколлектор…	15. …и его прокладку.

16. Установите новую прокладку и все снятые детали в последовательности, обратной снятию.

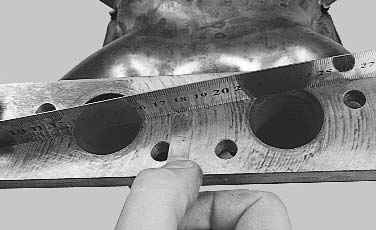

17. Проверьте плоскостность поверхности фланца катколлектора. Для этого поставьте линейку ребром на поверхность фланца и измерьте щупом зазор между плоскостью фланца и линейкой. Прошлифуйте поверхность фланца или замените катколлектор, если зазор превысит 0,1 мм.

Полезные советы Во избежание прилипания прокладки и для повышения ее герметичности рекомендуем перед установкой смазать прокладку с обеих сторон тонким слоем графитной смазки. Шпильки крепления выпускного коллектора смажьте графитной смазкой.
