5.13.2. Проверка и замена гидротолкателей

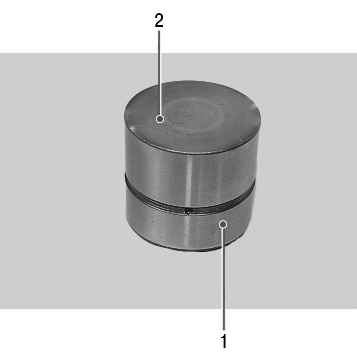

Гидротолкатели двигателя ВАЗ-21126, выполненные в виде цилиндрических толкателей, расположенных между распределительным валом и клапанами, совмещают две функции: передачи усилия от распределительного вала к клапанам и устранения зазоров в их приводе.

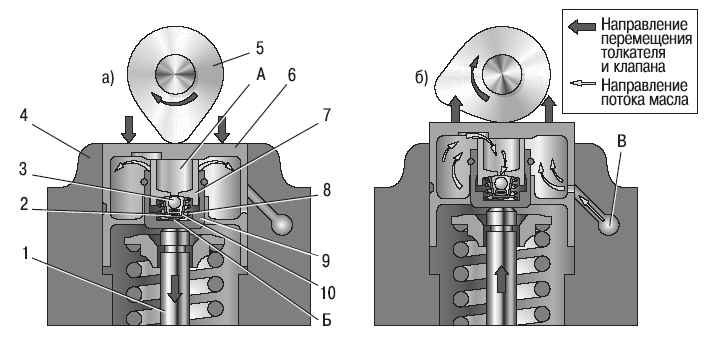

Рис. 5.8. Схема работы гидротолкателя в клапанном механизме двигателя ВАЗ-21126: 1 – клапан; 2 – пружина обратного клапана; 3 – обратный клапан; 4 – головка блока цилиндров; 5 – кулачок распределительного вала; 6 – толкатель; 7 – плунжер; 8 – пружина плунжера; 9 – гильза; 10 – корпус обратного клапана; А, Б – полости гидротолкателя; В – масляный канал

Работа гидротолкателя основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидротолкателя и перемещающего его плунжер при появлении зазора в приводе клапана. Таким образом обеспечивается постоянный контакт толкателя с кулачком распределительного вала без зазора. Благодаря этому отпадает необходимость регулировки клапанов при техническом обслуживании. Принцип действия гидротолкателя показан на рис. 5.8. Масло под давлением, необходимым для работы гидротолкателя, подается во внутренние полости А и Б из канала В системы смазки двигателя через боковое отверстие в толкателе 6, выполненное в кольцевой проточке его цилиндрической поверхности. При закрытом клапане 1 толкатель 6 (через плунжер 7) и гильза 9 распирающим усилием пружины 8 прижаты соответственно к кулачку 5 распределительного вала и торцу стержня клапана. Давление в полостях А и Б одинаково, обратный клапан 3 гидротолкателя прижат к седлу в плунжере 7 пружиной 2 – зазоры в клапанном механизме отсутствуют. При вращении распределительного вала кулачок 5 набегает на толкатель 6, перемещая его и связанный с ним плунжер 7. Перемещение плунжера 7 в гильзе 9 приводит к резкому повышению давления в полости Б. Несмотря на небольшие утечки масла через зазор между плунжером и гильзой, толкатель 6 и гильза 9 перемещаются за одно целое и открывают клапан 1. При дальнейшем вращении распределительного вала кулачок 5 уменьшает давление на толкатель 6 и давление масла в полости Б становится ниже, чем в полости А. Обратный клапан 3 открывается и пропускает масло из полости А, соединенной с масляной магистралью двигателя, в полость Б. Давление в полости Б возрастает, гильза 9 и плунжер 7, перемещаясь относительно друг друга, выбирают зазор в клапанном механизме.

Давление масла, подводимого к гидротолкателям, регулируется клапаном, установленным в головке блока цилиндров. Поскольку после остановки двигателя из каналов, идущих от масляного насоса, масло стекает в масляный картер, а каналы подвода масла к гидротолкателям остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки. Для их устранения в каналах подачи масла двигателя предусмотрены калибровочные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидротолкателей. Кроме этого компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гидротолкатели при большой частоте вращения коленчатого вала двигателя, когда давление в полости гидротолкателя может стать настолько велико, что его толкатель, оперевшись на затылочную часть кулачка распределительного вала, приоткроет клапан в момент, не соответствующий фазе газораспределения.

Практически все неисправности гидротолкателей диагностируют по характерному шуму, издаваемому газораспределительным механизмом в различных режимах работы двигателя.

Шум от клапанов иногда удается устранить небольшим поворотом пружины или клапана вокруг продольной оси. Для этого выполните следующее.

1. Проверните коленчатый вал в положение, при котором клапан, издающий шум, начнет приоткрываться.

2. Немного поверните пружину — одновременно повернется и клапан.

3. Пустите двигатель. Если шум не исчезнет, повторите операции 1 и 2.

4. Если поворот пружины и клапан не дает желаемого результата, проверьте состояние пружины и измерьте зазоры между стержнями клапанов и направляющими втулками (см. «Разборка, ремонт и сборка головки блока цилиндров»). Устраните увеличенные (по сравнению с номинальными) зазоры.

Если клапан и пружина исправны, а стук клапанов все равно прослушивается при работе двигателя, гидротолкатель неисправен. Замените его следующим образом.

Примечание Работу выполняйте через 20–30 мин после остановки двигателя.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

2. Снимите распределительные валы (см. «Замена маслосъемных колпачков»).

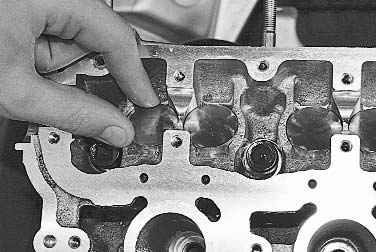

3. Для проверки гидротолкателя нажмите на него. Если гидротолкатель исправен, он должен утапливаться со значительным усилием, если это усилие невелико, гидротолкатель неисправен. Также необходимо проверить легкость вращения гидротолкателя в гнезде головки блока. Если гидротолкатель не вращается или вращается с большим усилием, его необходимо заменить.	4. Извлеките гидротолкатель из гнезда головки блока цилиндров.

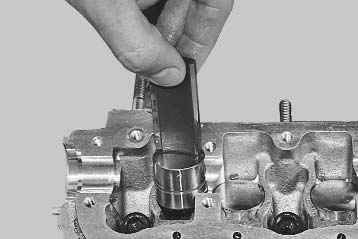

Примечание Извлекать гидротолкатель удобно подходящим по размерам магнитом.

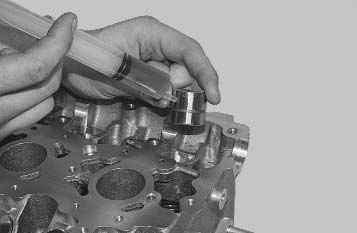

5. Смажьте новый гидротолкатель и гнездо в головке блока цилиндров моторным маслом и установите гидротолкатель в гнездо.

6. Остальные гидротолкатели заменяют аналогично.

7. Установите распределительный вал и детали привода газораспределительного механизма в порядке, обратном снятию.

Примечание После замены гидротолкателя двигатель при первом пуске может непродолжительное время работать с повышенным шумом до тех пор, пока не прокачаются гидротолкатели. Для ускорения прокачки гидротолкателей дайте двигателю поработать с повышенной частотой вращения в течение 1–2 мин.
