5.2.10. Снятие форсунок с топливной рампы двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем топливную рампу с форсунками (см. Снятие топливной рампы).

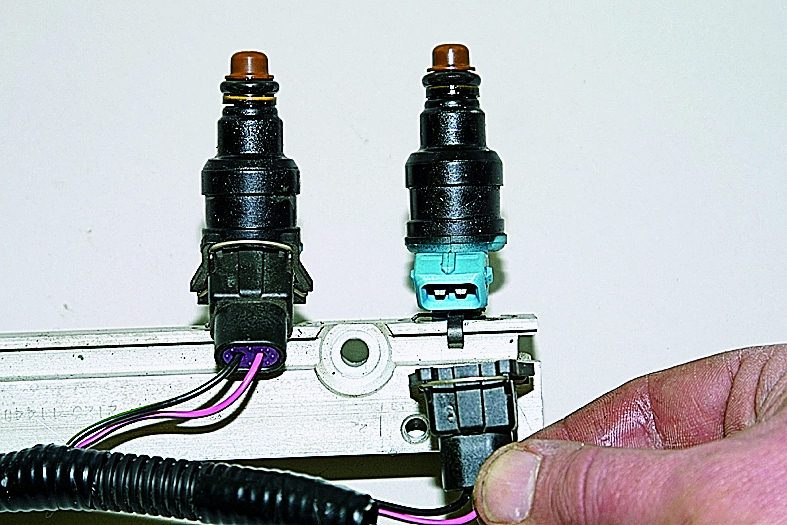

Сжав пружинную скобу, отсоединяем электрический разъем форсунки.

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

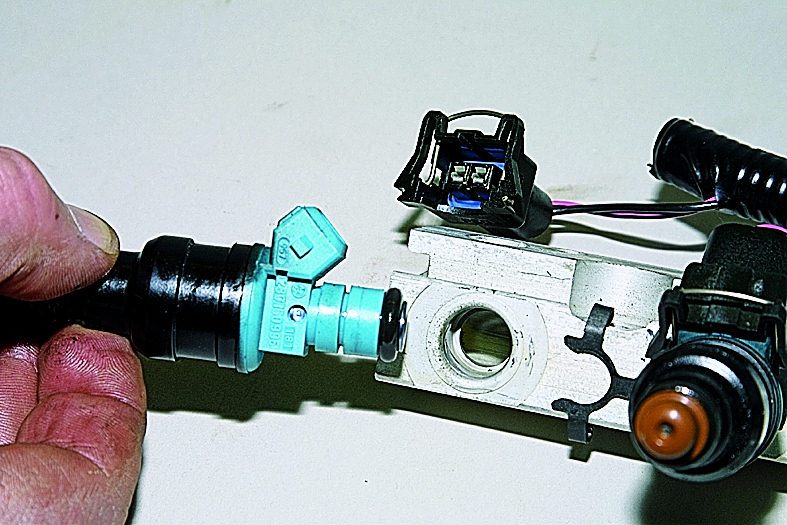

Покачивая форсунку, вынимаем ее из рампы.

Поддев тонкой отверткой, снимаем уплотнительные кольца...

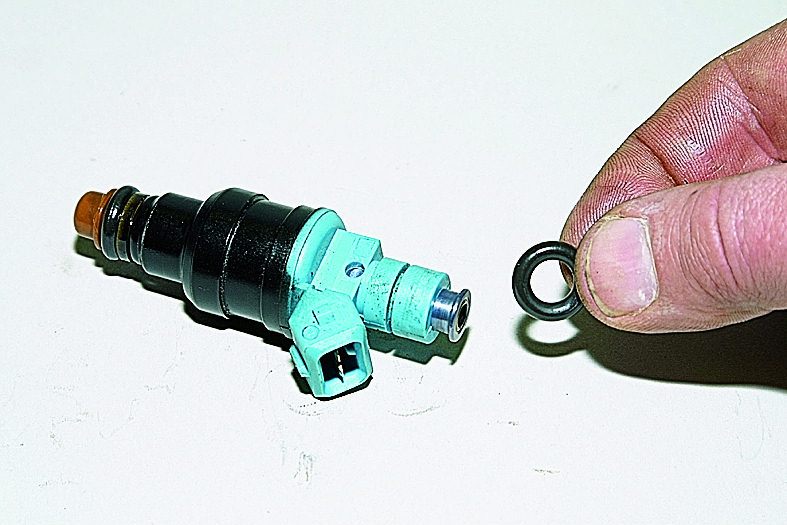

...с корпуса форсунки...

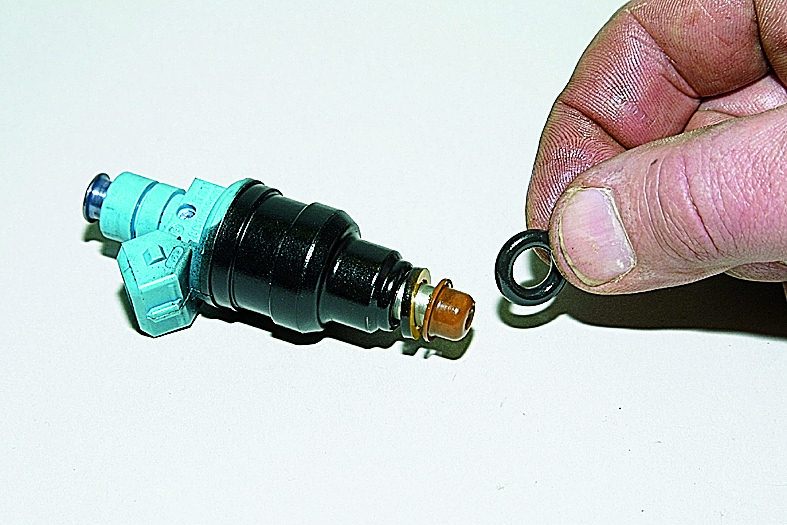

...и распылителя.

Установку форсунки проводим в обратной последовательности.
Уплотнительные кольца заменяем новыми и перед монтажом смазываем моторным маслом.
