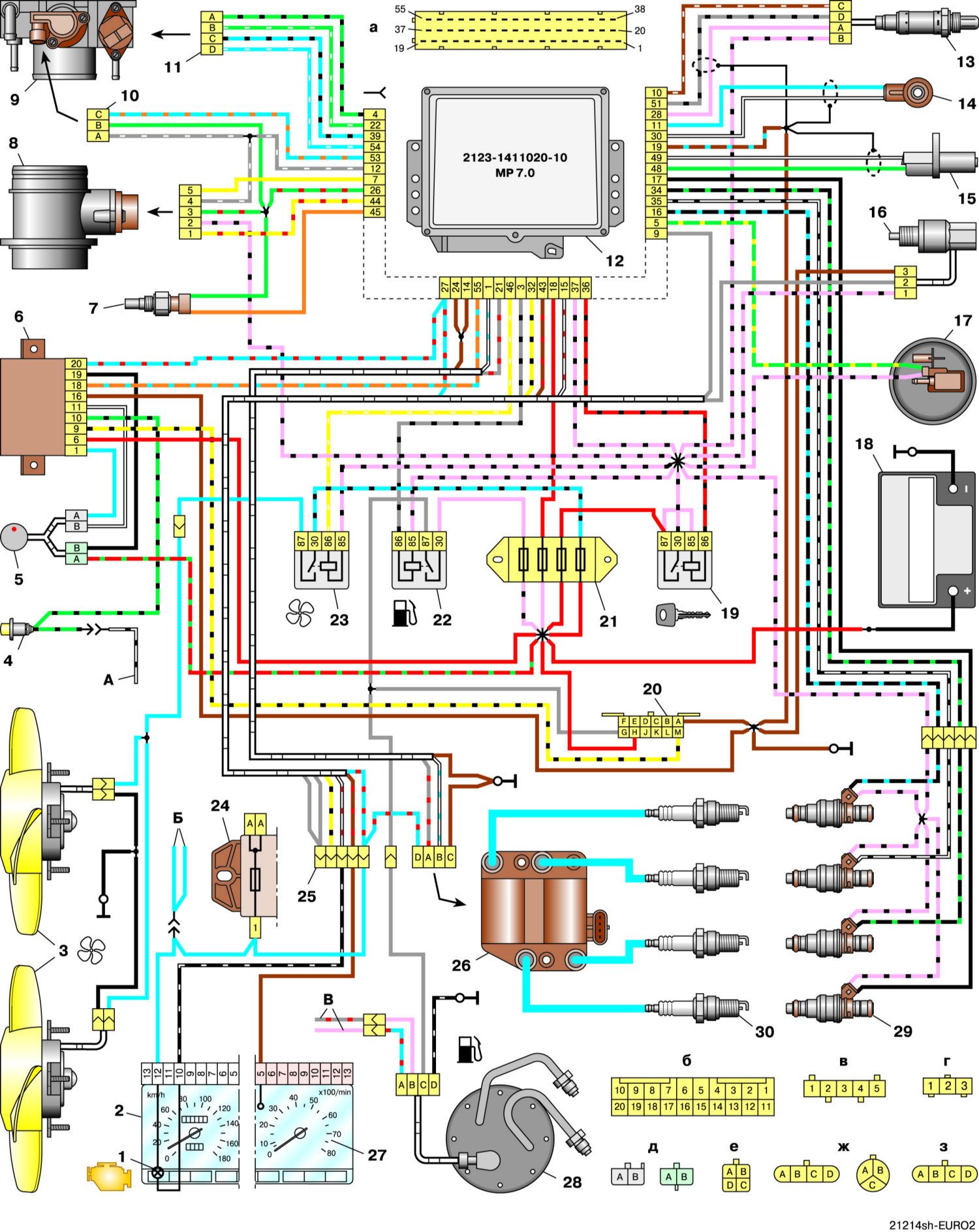

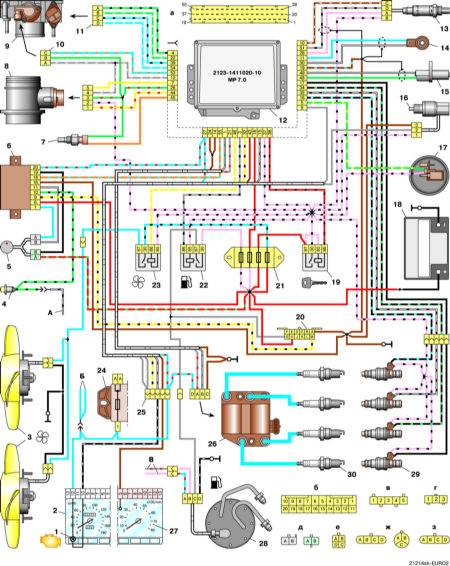

24.6. Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа МР 7.0) на автомобилях ВАЗ-21214

1 – контрольная лампа системы управления двигателем;
2 – комбинация приборов (фрагменты);
3 – электровентиляторы системы охлаждения двигателя;
4 – выключатель плафона, расположенный на стойке двери водителя;
5 – индикатор состояния автомобильной противоугонной системы;
6 – блок управления автомобильной противоугонной системы;
7 – датчик температуры охлаждающей жидкости;
8 – датчик расхода воздуха;
9 – дроссельный узел;
10 – колодка, присоединяемая к датчику положения дроссельной заслонки;
11 – колодка, присоединяемая к регулятору холостого хода;
12 – контроллер;
13 – датчик концентрации кислорода;
14 – датчик детонации;

15 – датчик положения коленчатого вала;
16 – датчик скорости;
17 – адсорбер;
18 – аккумуляторная батарея;
19 – главное реле;
20 – колодка диагностики;
21 – блок плавких предохранителей системы управления двигателем;
22 – реле включения электробензонасоса;
23 – реле включения электровентиляторов;
24 – основной блок предохранителей автомобиля (фрагмент);
25 – колодка, присоединяемая к дополнительному жгуту проводов*;
26 – модуль зажигания;
27 – тахометр;
28 – электробензонасос с датчиком уровня топлива;
29 – форсунки;
30 – свечи зажигания;
