Очищаем стартер от грязи и устанавливаем в тиски.
|

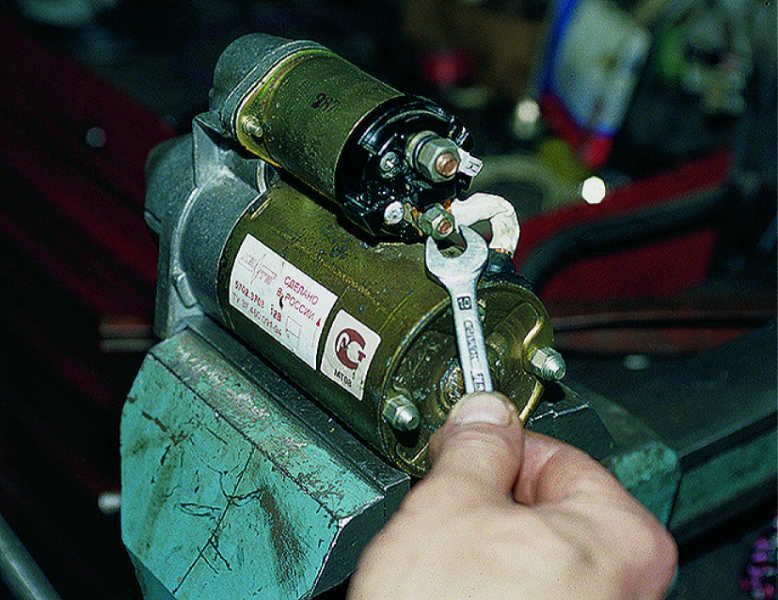

Ключом «на 13» отворачиваем гайку нижнего вывода тягового реле.
|
 |

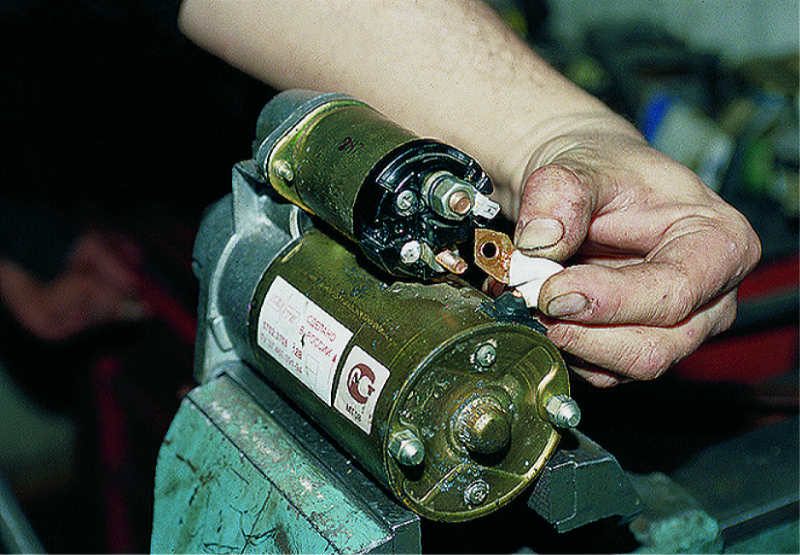

Снимаем провод.
|
Головкой «на 8» отворачиваем два болта крепления тягового реле…
 |

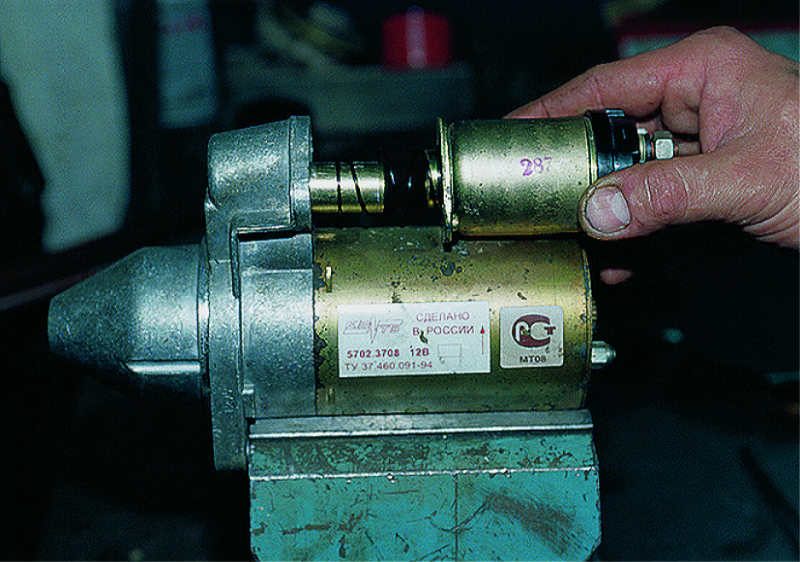

…и снимаем его.
|
Снимаем якорь тягового реле.
 |
Ключом «на 10» отворачиваем гайки стяжных шпилек.
|
 |

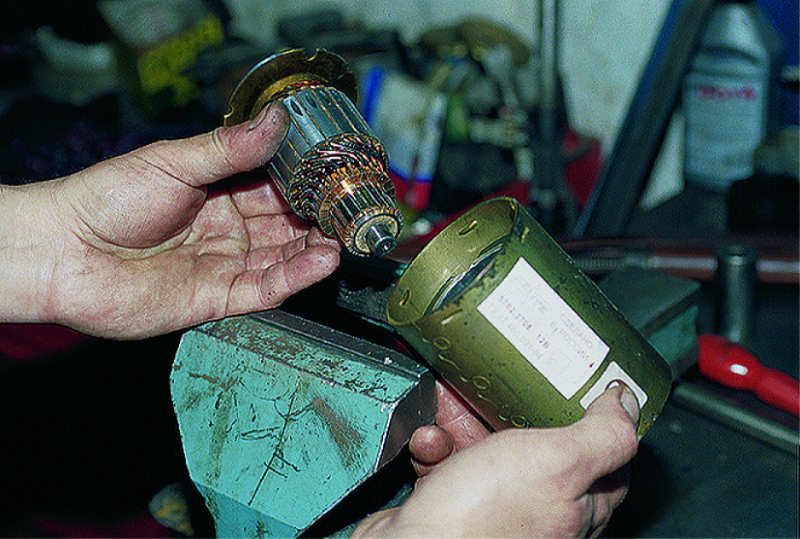

Снимаем статор вместе с якорем со шпилек крышки.
|
 |

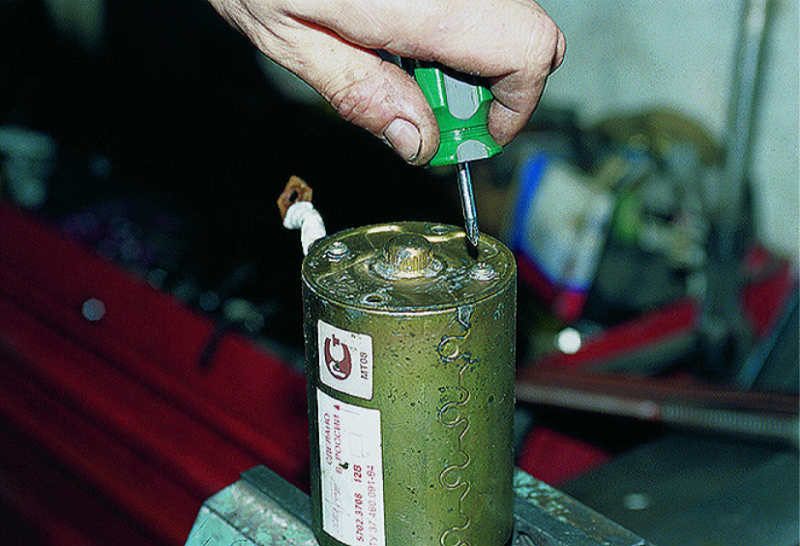

Крестообразной отверткой отворачиваем два винта…
|
 |

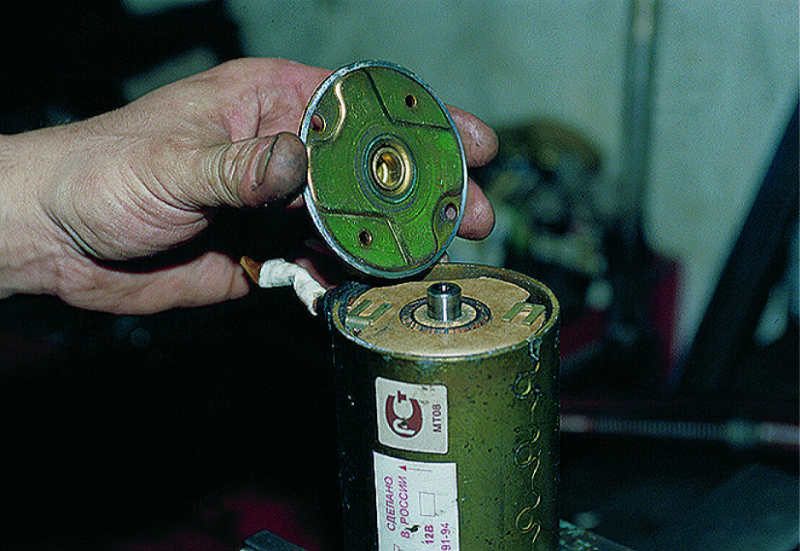

…и снимаем заднюю крышку.
|
 |
Снимаем щеткодержатель.
|
 |

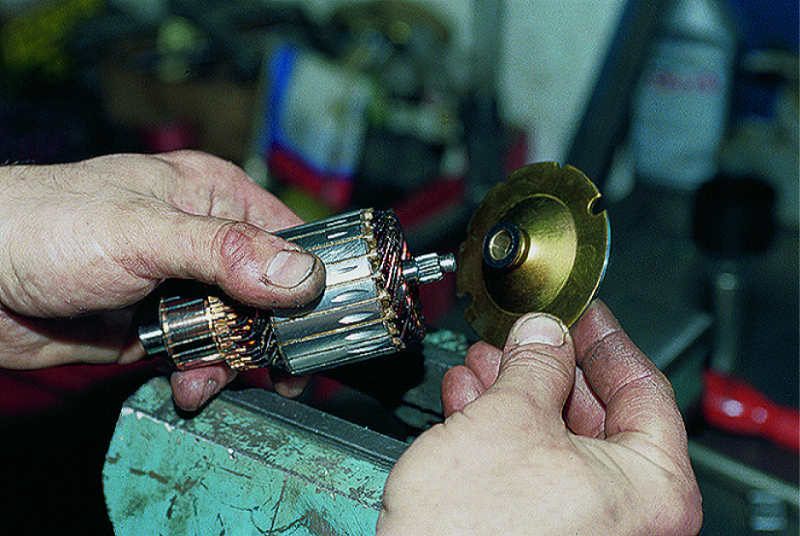

Вынимаем якорь.
|
 |
Снимаем с вала якоря центральную шестерню…
|
 |
…и опору вала якоря.
|
 |
Вынимаем три планетарных шестерни.
|
 |
Выколоткой из мягкого металла выбиваем вал привода…
|
 |
…и снимаем его в сборе с опорой вала привода и рычагом.
|
 |
Снимаем уплотнительную прокладку.
|
Устанавливаем вал привода на деревянную подставку.

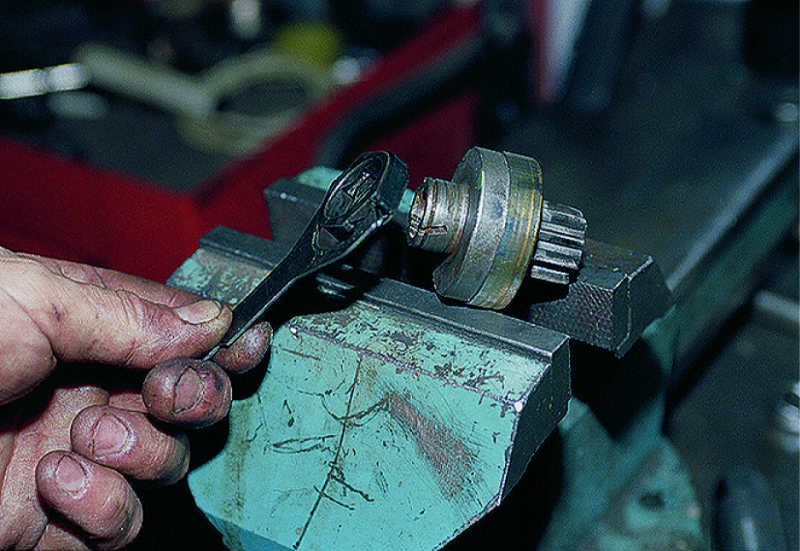

Опираем губки рожкового ключа «на 14» на ограничительное кольцо...
 |

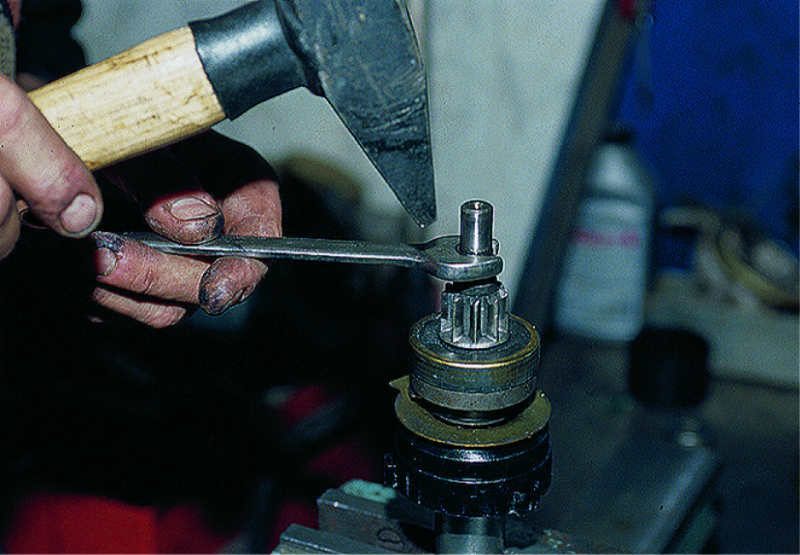

...и, ударив молотком по ключу, спрессовываем ограничительное кольцо.
|
 |

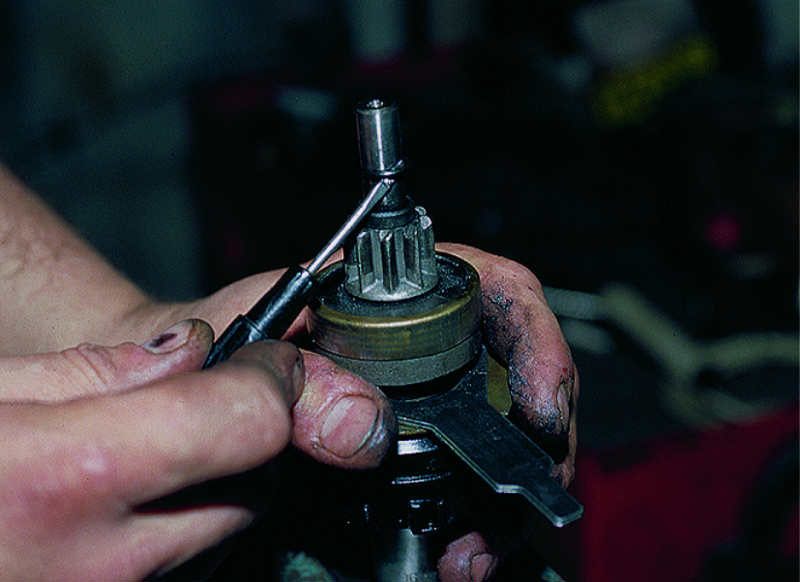

Поддеваем отверткой запорное кольцо…
|
 |

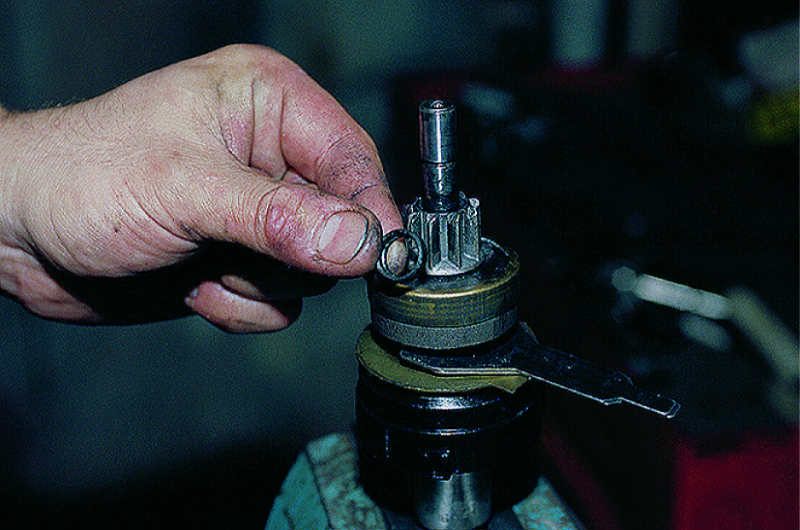

…и снимаем его.
|
 |
Снимаем ограничительное кольцо.
|
 |
Снимаем привод в сборе.
|
 |

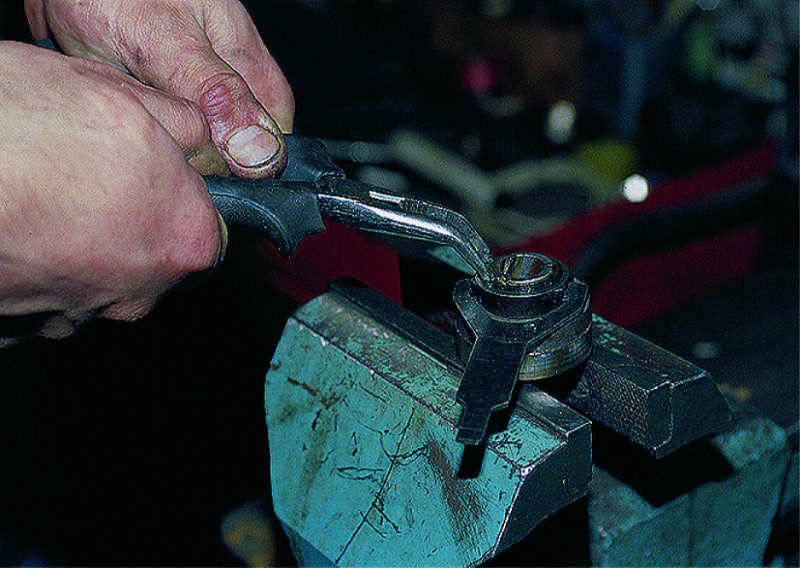

Щипцами разжимаем стопорное кольцо,…
|
 |

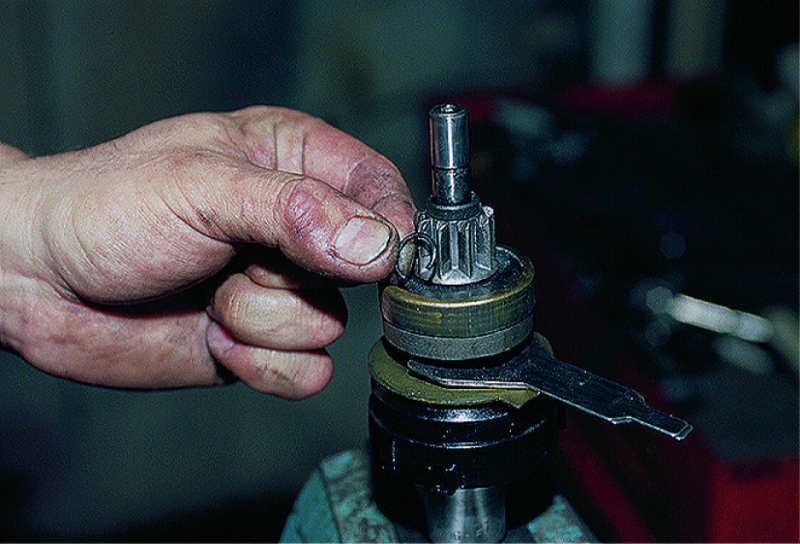

…снимаем его…
|
 |

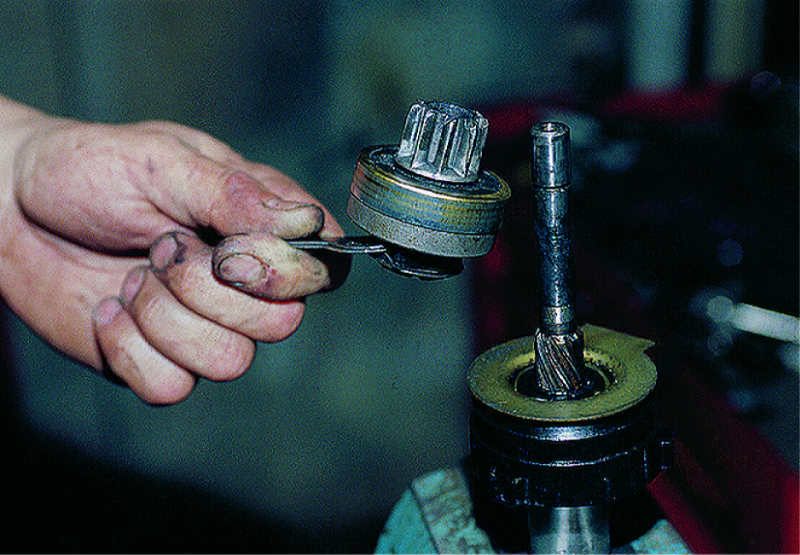

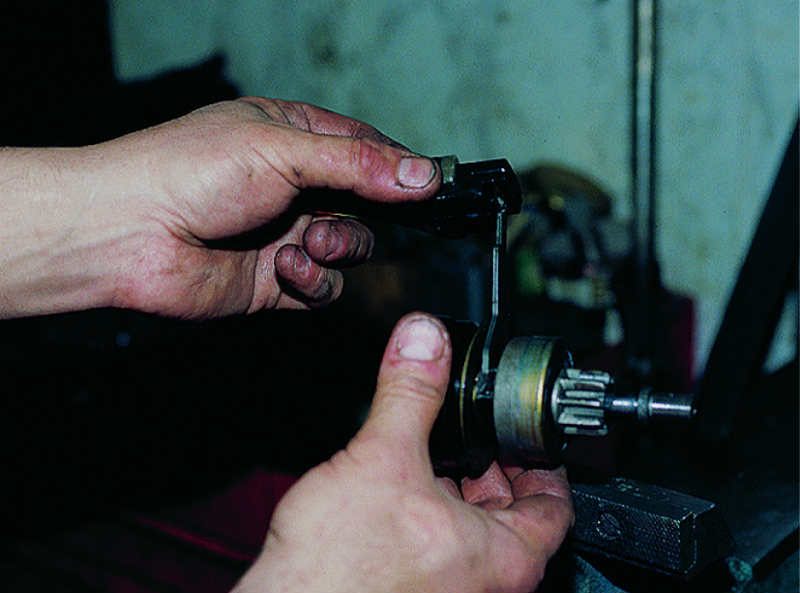

…и кольцо отводки с шайбой.
|
 |

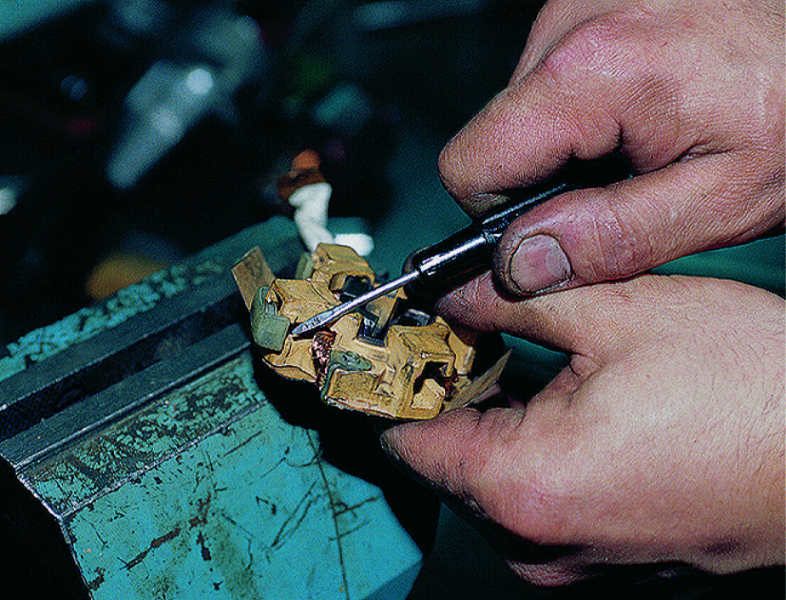

Для замены щеток поддеваем пластиковые крышки…
|
 |
…и расположенные под ними пружины.
|
Собираем стартер в обратной последовательности.
 |

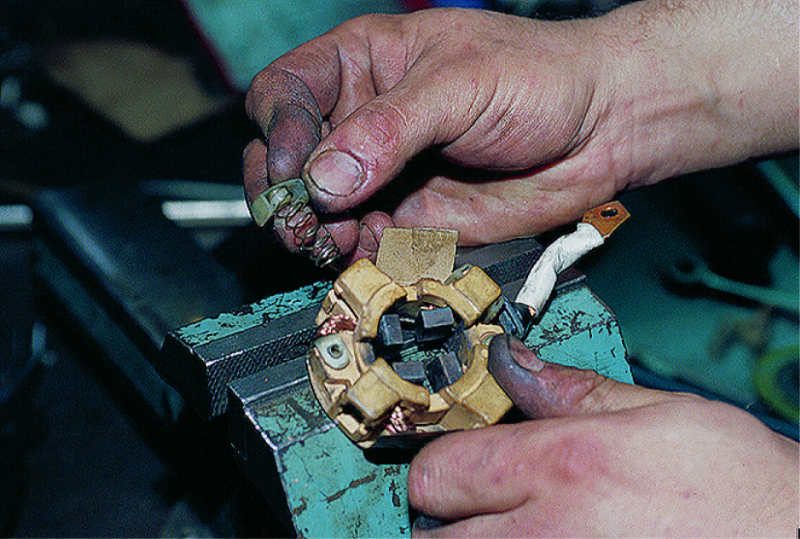

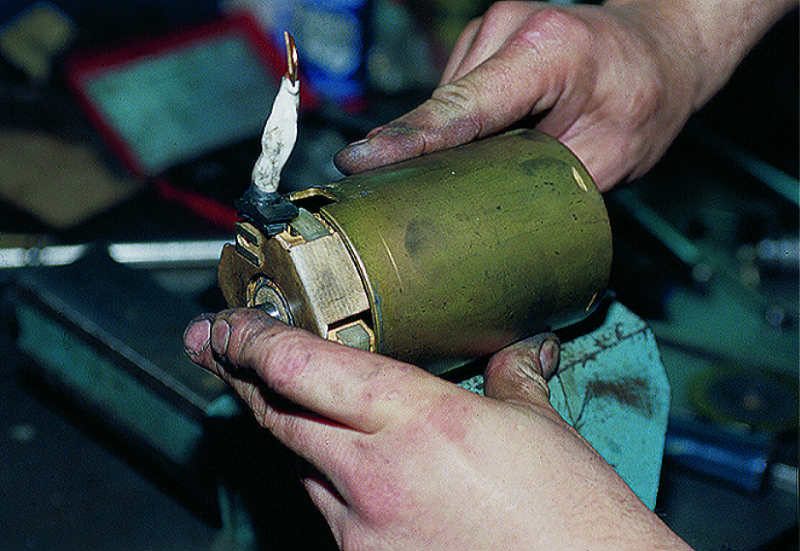

Перед монтажом щеткодержателя на коллектор якоря снимаем все четыре пружины так, чтобы щетки «ушли» в направляющие.
|
 |

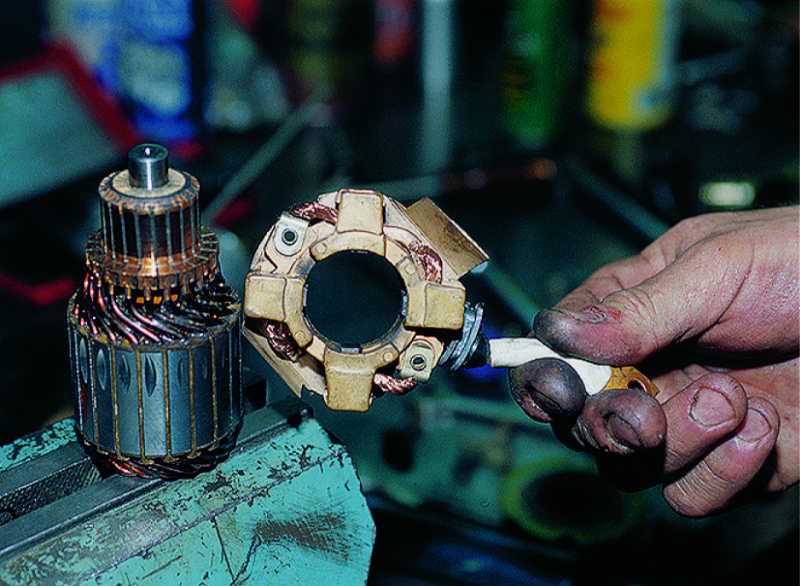

Якорь с надетым щеткодержателем, установленными пружинами и их крышками вставляем в статор.
|
|
