21.12.2. Снятие омывателя стекла двери задка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем левую обивку салона (см. Снятие обивок салона).

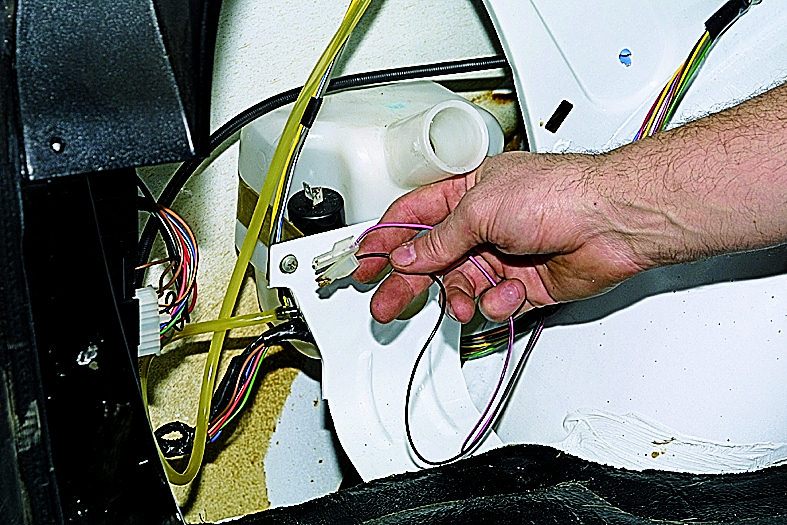

Отсоединяем провода от электродвигателя.

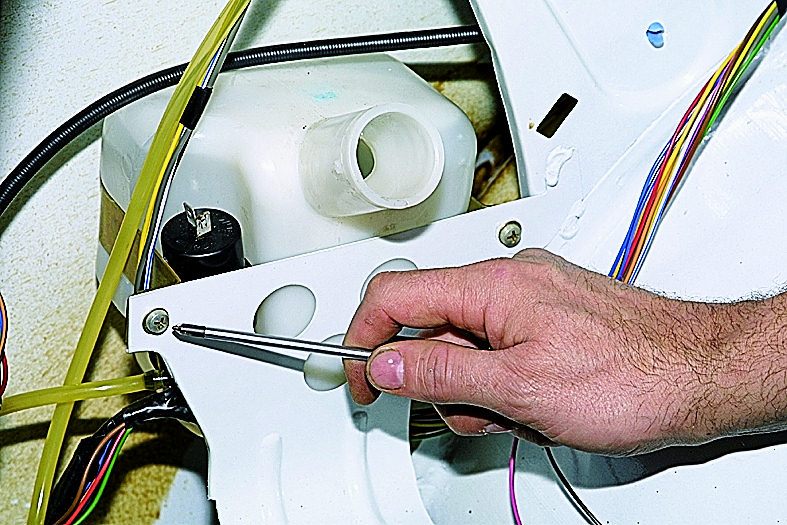

Крестообразной отверткой отворачиваем два винта крепления хомута…

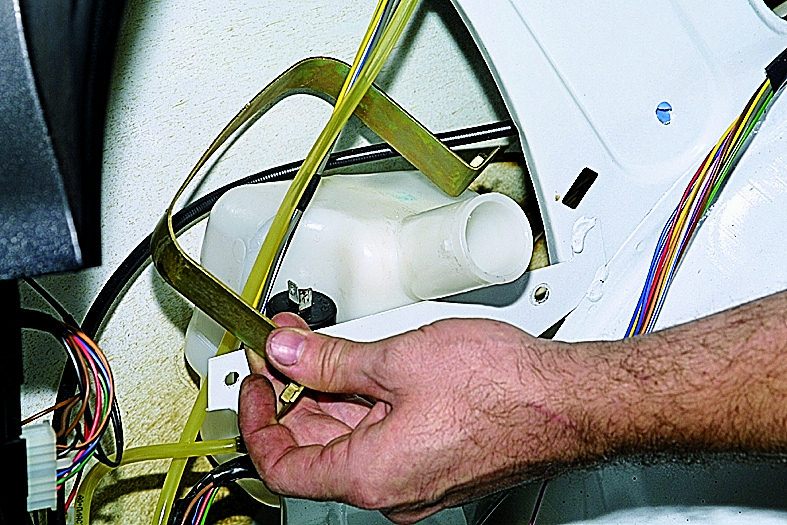

…и снимаем его.

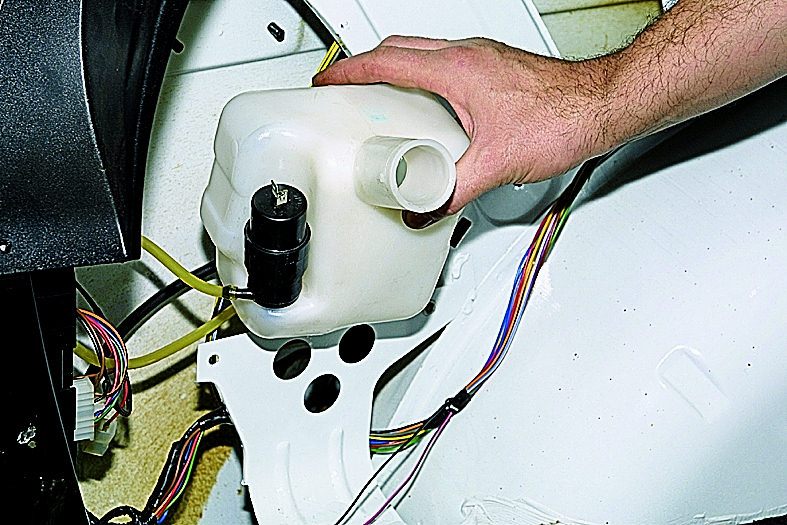

Приподнимаем бачок…

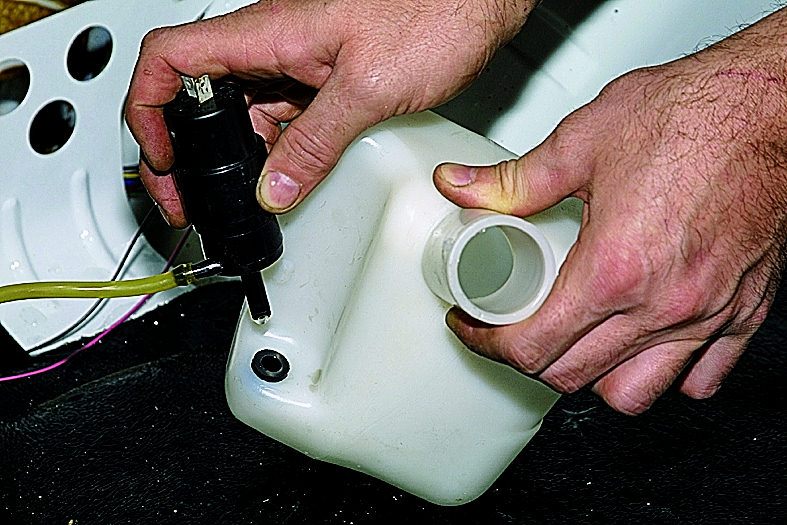

…и, потянув, вынимаем мотонасос.

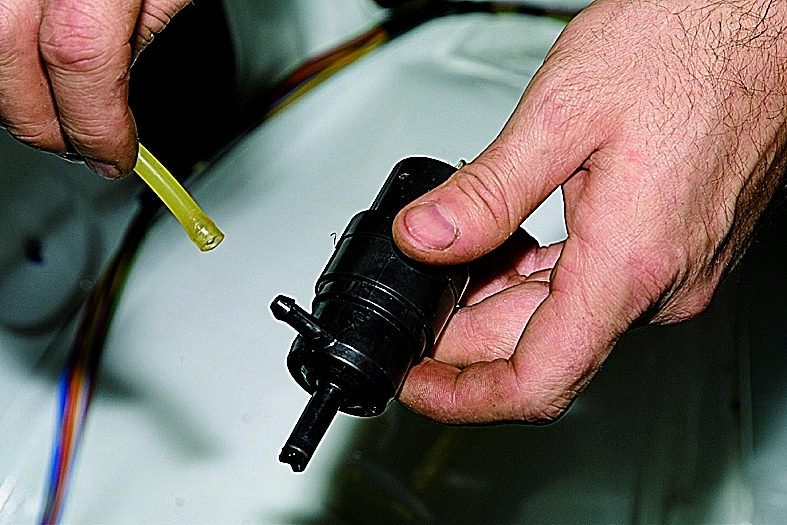

Снимаем шланг со штуцера мотонасоса.

Устанавливаем омыватель стекла двери задка в обратной последовательности.
При сборке к клемме электродвигателя насоса, обозначенной знаком « », подсоединяем красный с черной полосой провод.
