21.11.3. Снятие омывателя ветрового стекла

ПОРЯДОК ВЫПОЛНЕНИЯ

Операции показаны на автомобиле с впрысковым двигателем (на автомобиле с карбюраторным двигателем работы аналогичны, только бачок размещен на правом брызговике).

Отсоединив провода, приподнимаем бачок…

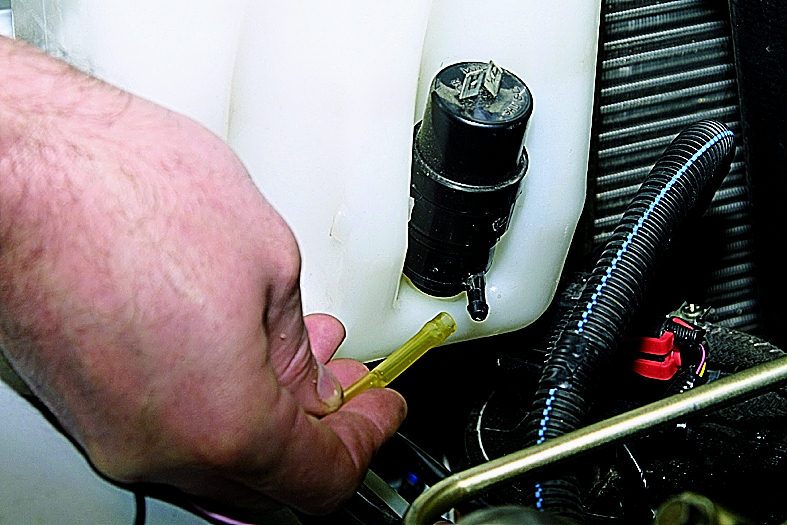

…и отсоединяем шланг подачи жидкости от насоса.

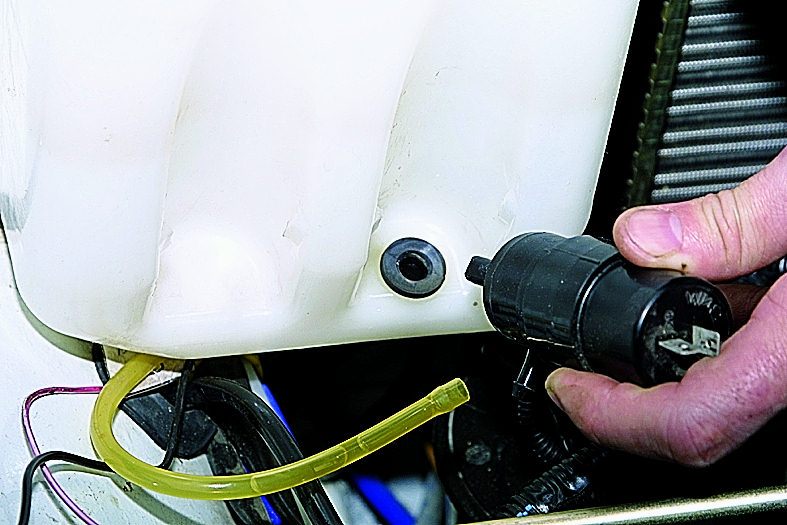

Потянув электродвигатель, отделяем его от бачка.

При сборке к клемме электродвигателя, обозначенной знаком « », подсоединяем красный с белой полосой провод.
