21.10.2. Снятие звукового сигнала

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора (см. Снятие облицовки радиатора).

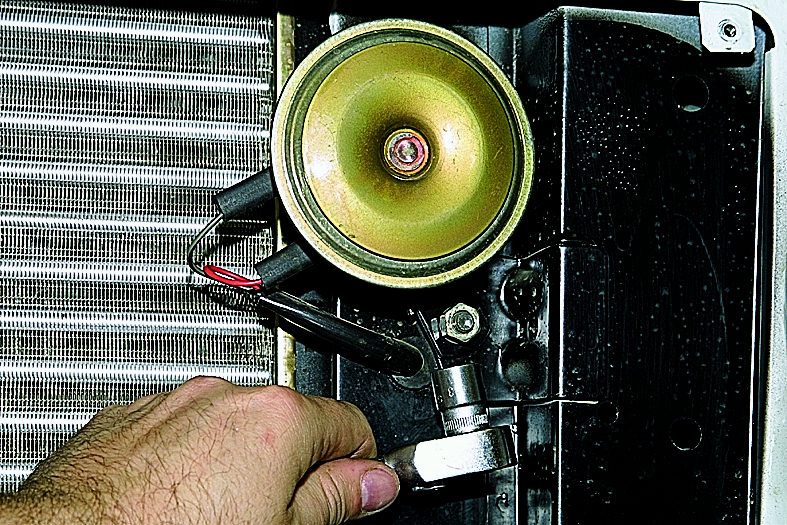

Головкой «на 13» отворачиваем гайку крепления пластины звукового сигнала к кузову.

Снимаем пластину со звуковым сигналом со шпильки.

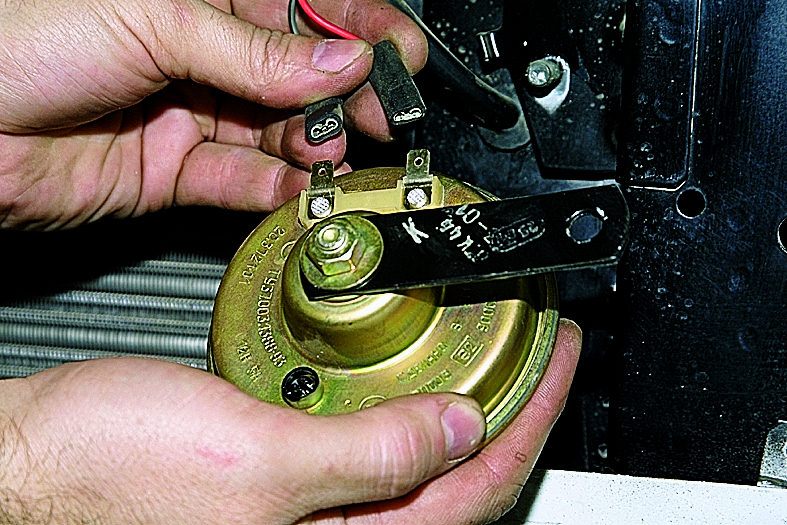

Отсоединяем провода от сигнала.

Для регулировки сигнала переворачиваем его…

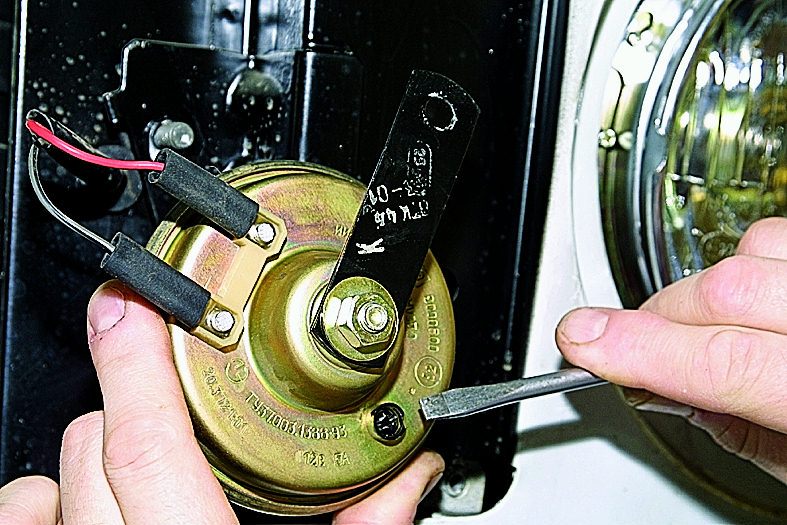

…и вращением винта регулируем звук.

Устанавливаем сигнал в обратной последовательности.
