Операция проводится при замене шаровой опоры или чехла (пыльника) шарового пальца.
|
Вывешиваем и снимаем переднее колесо.
|

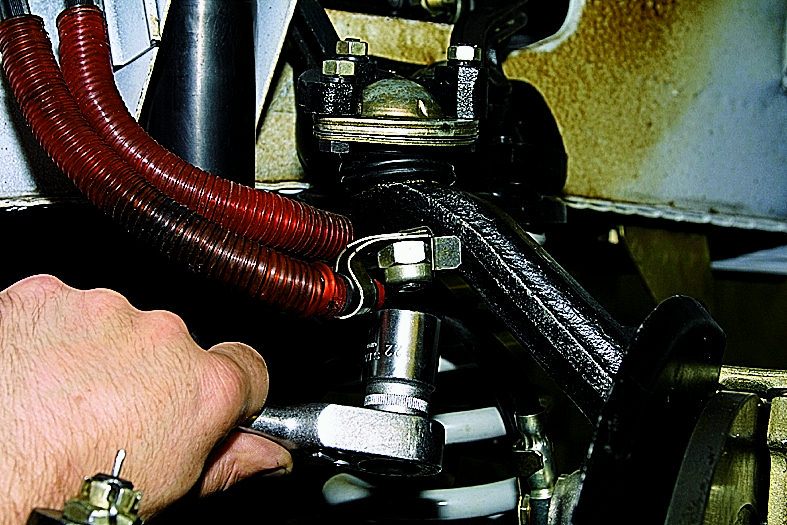

Головкой «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку.
|
|
Снимаем два хомута (прижимные пластины) крепления тормозных шлангов.
|
Устанавливаем упор под нижний рычаг.
|

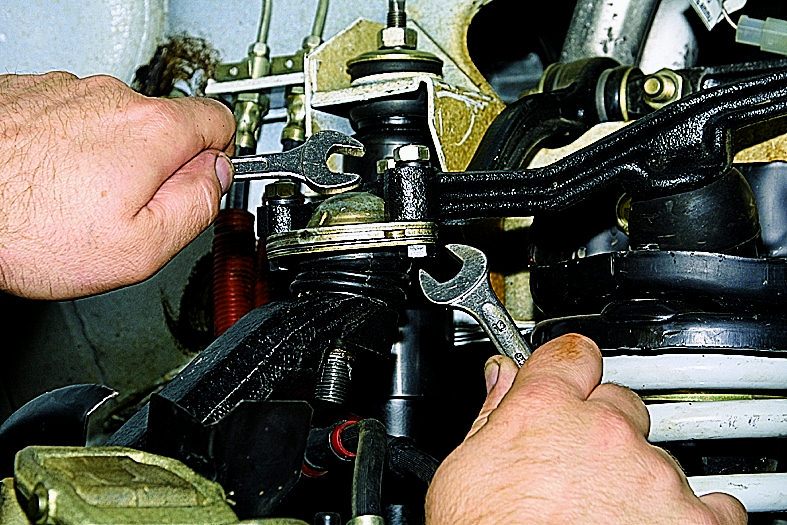

Ключом «на 13» отворачиваем гайку болта крепления шаровой опоры к верхнему рычагу, удерживая болт от проворачивания ключом той же размерности.
|
Отворачиваем гайки еще двух болтов.
|

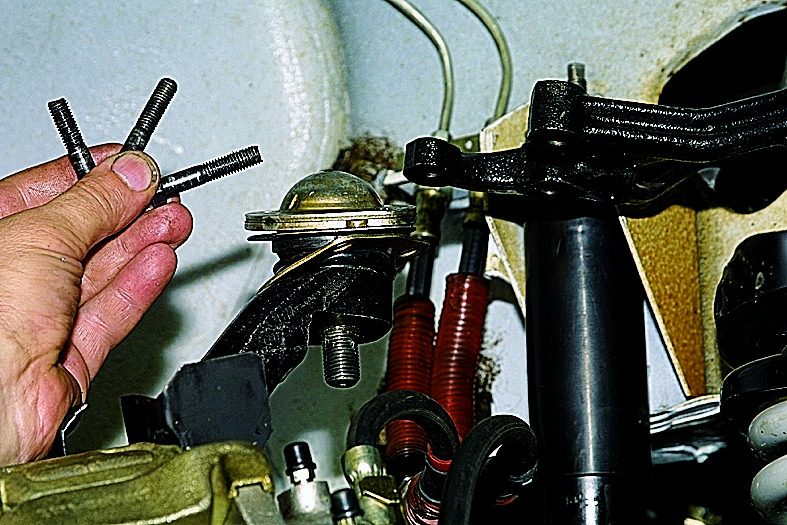

Вынимаем болты и отводим поворотный кулак с шаровой опорой от верхнего рычага.
|
|
Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака.
|
|

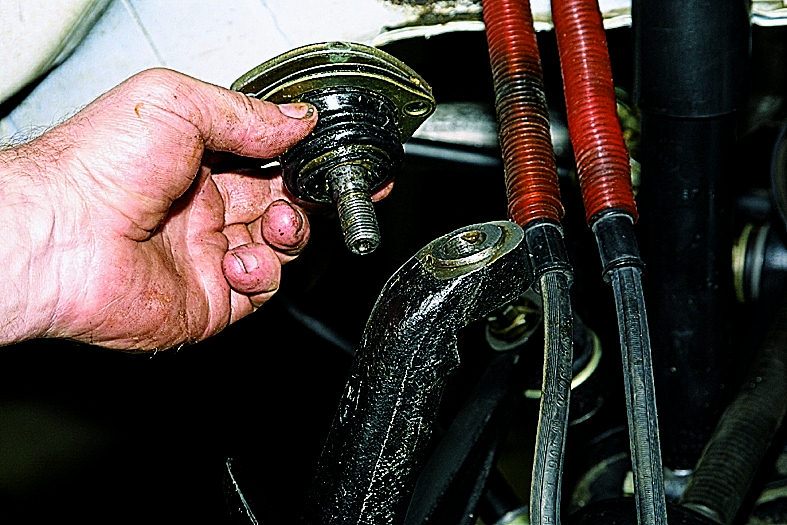

Снимаем шаровую опору.
|
При отсутствии съемника, отвернув гайку крепления шаровой опоры, снимаем хомуты тормозных шлангов. Сжимаем пружину упором, установленным под нижний рычаг. Вставляем брусок между верхним рычагом и кронштейном буфера хода отбоя. Наживляем гайку пальца шаровой опоры. Убираем упор.
|

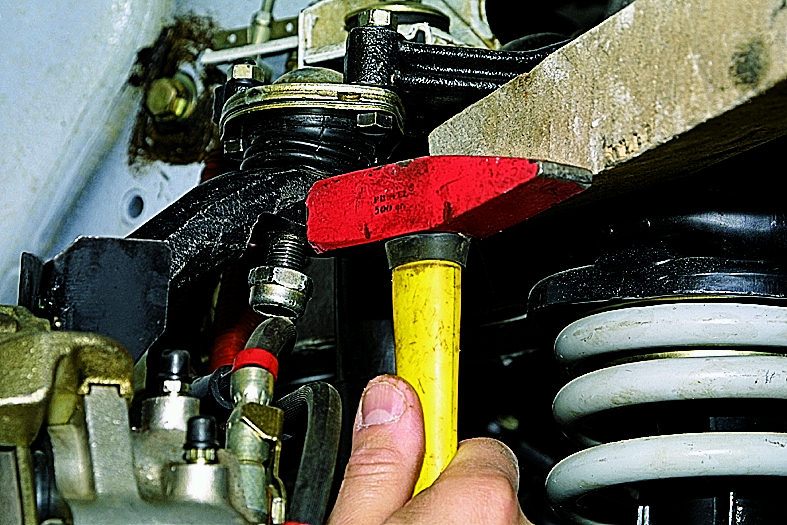

Нанося удар молотком по проушине поворотного кулака, выпрессовываем палец шаровой опоры из отверстия поворотного кулака.
|
Отвернув гайки болтов крепления шаровой опоры к верхнему рычагу и гайку пальца опоры, снимаем шаровую опору.
|

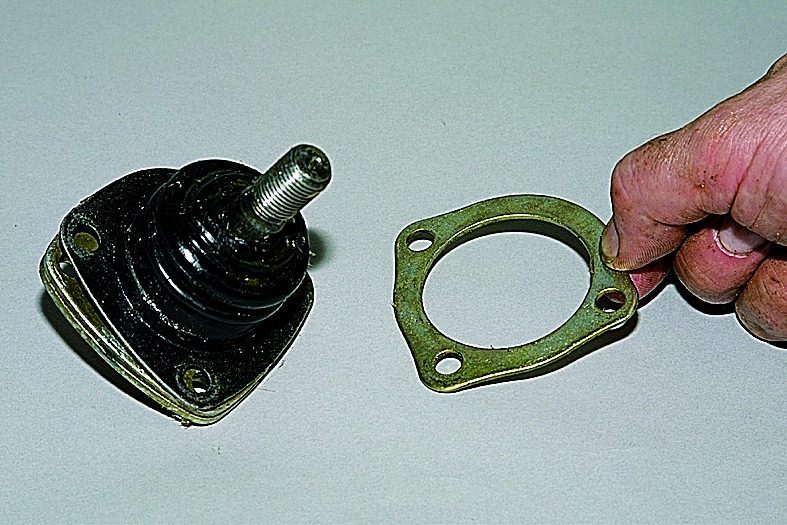

Снимаем прижимную пластину…
|
|

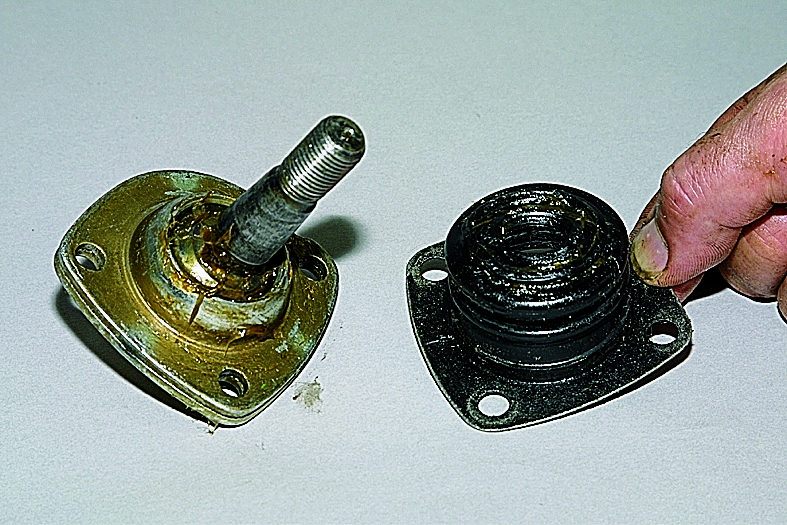

…и защитный чехол шарового пальца.
|
При установке нового чехла шарового пальца закладываем в него смазку ШРБ-4. Собираем и устанавливаем шаровую опору в обратной последовательности.
|
