18.1.2. Углы установки передних колес
Углы установки колес
|
|
|
|
Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: угол продольного наклона оси поворота, угол развала и угол схождения колес. Различают еще угол поперечного наклона оси поворота, но он задан геометрией поворотного кулака и не регулируется.
Угол продольного наклона оси – угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на болтах крепления оси верхнего рычага. При удалении шайб с заднего болта или при добавлении на передний он увеличивается, при обратной перестановке – уменьшается. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.
Угол развала колес – угол между плоскостью вращения колеса в положении «прямо» и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется изменением количества шайб на болтах крепления оси верхнего рычага. Для уменьшения развала снимают с обоих болтов равное количество шайб (пакеты шайб равной толщины), для увеличения – добавляют. На заводе на каждый болт ставят по одной шайбе толщиной 3 мм, остальные шайбы – 0,75 мм. При необходимости удаляют толстые шайбы. Если все шайбы удалены, но отрегулировать углы не удается, проверьте состояние резинометаллических шарниров и поперечины подвески: расстояние между наружными поверхностями кронштейнов поперечины возле болтов крепления осей верхних рычагов должно быть 736±1,5 мм. Если это не так, замените поперечину, проверьте геометрию кузова на СТО. При сильном отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.
Схождение колес – угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол измеряется как разность расстояний А и Б (см. рисунок). Схождение способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Угол регулируется изменением длины боковых рулевых тяг вращением регулировочных муфт при ослабленных стяжных хомутах. Перед регулировкой сошку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса стоят горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).
Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя. (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты.) Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).
Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем угол развала и в последнюю очередь – схождение колес.
У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кгс (4 человека в салоне и 40 кгс груза в багажнике) углы установки колес должны находиться в следующих пределах:
|
Угол продольного наклона оси поворота, t
|
3o30'±30'
|
|
Угол развала колес,
|
0o30'±20'
|
|
Схождение передних колес
|
(3±1) мм
|
Изменение углов развала и продольного наклона оси поворота при изменении количества шайб толщиной 0,75 мм
на болтах крепления оси верхнего рычага
|
Количество добавленных или удаленных шайб
|
Угол развала колес ()
|
Угол продольного наклона оси поворота (t)
|
|
Передний болт
|
Задний болт
|
|
1
|
1
|
(8'42")
|
0
|
|
–1 –1
|
|
–(8'42")
|
0
|
|
1
|
0
|
–(7'30")
|
(20'24")
|
|
–1
|
0
|
(7'30")
|
–(20'24")
|
|
0
|
1
|
(15'18")
|
–(25'18")
|
|
0
|
–1
|
–(15'18")
|
(24'18")
|
|
–1
|
1
|
(27'30")
|
–(43'18")
|
|
1
|
–1
|
–(21'36")
|
(40')
|
|

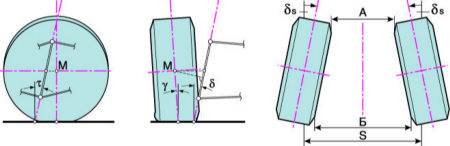

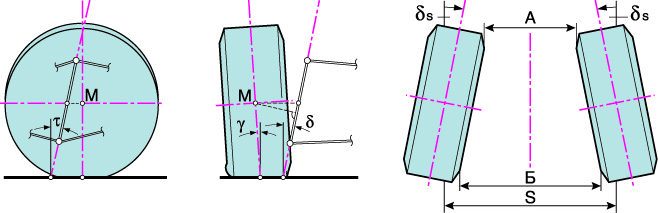

– угол развала колес;
– угол поперечного наклона оси поворота;
