2.9.4. Проверка технического состояния

Очистите поршень от нагара и удалите все отложения из смазочных каналов поршня и шатуна.

Тщательно осмотрите детали. Трещины любого характера на поршне, поршневых кольцах, пальце, на шатуне и его крышке не допускаются. Если на рабочей поверхности вкладышей имеются глубокие риски, то замените вкладыши новыми.

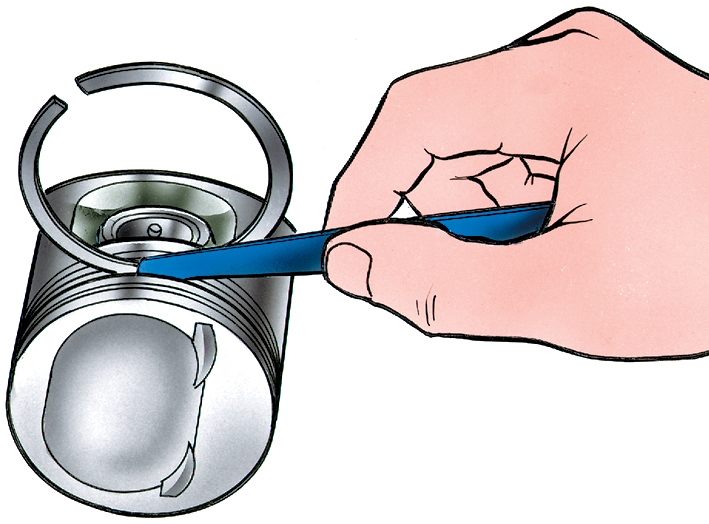

Рис. 2.39. Проверка зазора между поршневыми кольцами и канавками

Зазор между поршневыми кольцами и канавками проверяйте набором щупов, как показано на рис. 2.39, вставляя кольцо в соответствующую канавку. Номинальный (расчетный) зазор для верхнего компрессионного кольца составляет 0,04–0,075 мм, для нижнего – 0,03–0,065 мм и для маслосъемного – 0,02–0,055 мм. Предельно допустимые зазоры при износе – 0,15 мм.

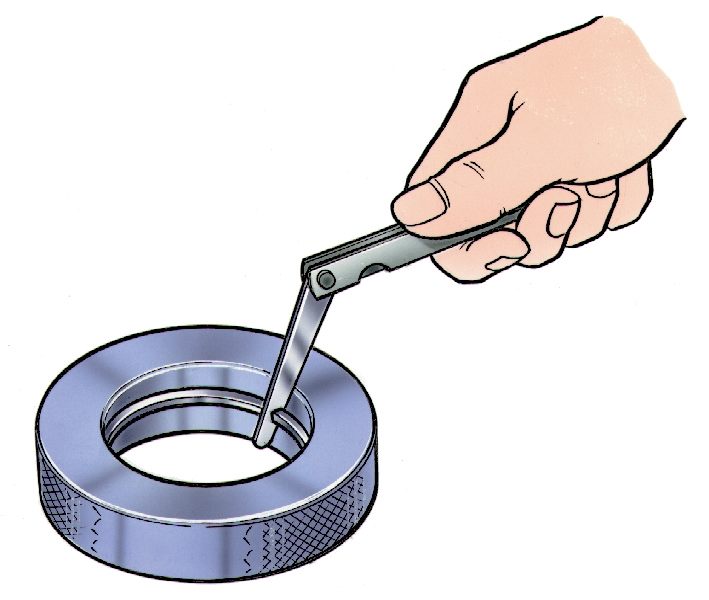

Рис. 2.40. Проверка зазора в замке колец

Зазор в замке поршневых колец проверяйте набором щупов, вставляя кольца в калибр (рис. 2.40), имеющий диаметр отверстия, равный номинальному диаметру кольца с допуском ±0,003 мм. Для колец нормального размера диаметром 82 мм можно применять калибр 67.8125.9502.

Зазор должен быть в пределах 0,25–0,45 мм для всех новых колец. Предельно допустимый зазор при износе 1 мм.
