2.14.3. Замена охлаждающей жидкости

Замену производите в следующем порядке.

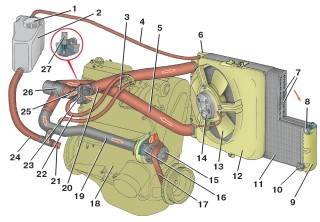

Рис. 2.75. Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – заглушка; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – блок двигателя; 19 – подводящая трубка насоса; 20 – подводящий шланг радиатора; 21 – отводящий шланг радиатора отопителя; 22 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 23 – выпускной патрубок; 24 – заправочный шланг; 25 – подводящий шланг радиатора отопителя; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости

Отверните пробку 1 (см. рис. 2.75) расширительного бачка 2.

Снимите брызговик двигателя, вывернув болты крепления его к кузову.

Поставьте под двигатель емкость для слива жидкости, отверните сливные пробки радиатора и блока цилиндров и слейте жидкость. По окончании слива заверните пробки.

Залейте охлаждающую жидкость через наливную горловину расширительного бачка 2, предварительно отсоединив шланг 3 от дроссельного патрубка. При появлении жидкости в дроссельном патрубке поставьте шланг на место, долейте жидкость до уровня верхней кромки крепежного ремня и заверните пробку.

Запустите двигатель и дайте ему поработать 1–2 мин на холостом ходу для удаления воздушных пробок.

Остановите двигатель, проверьте уровень жидкости. Если уровень ниже нормального, а в системе нет следов подтекания, то долейте охлаждающую жидкость.
