2.13.4. Промывка деталей вентиляции картера двигателя

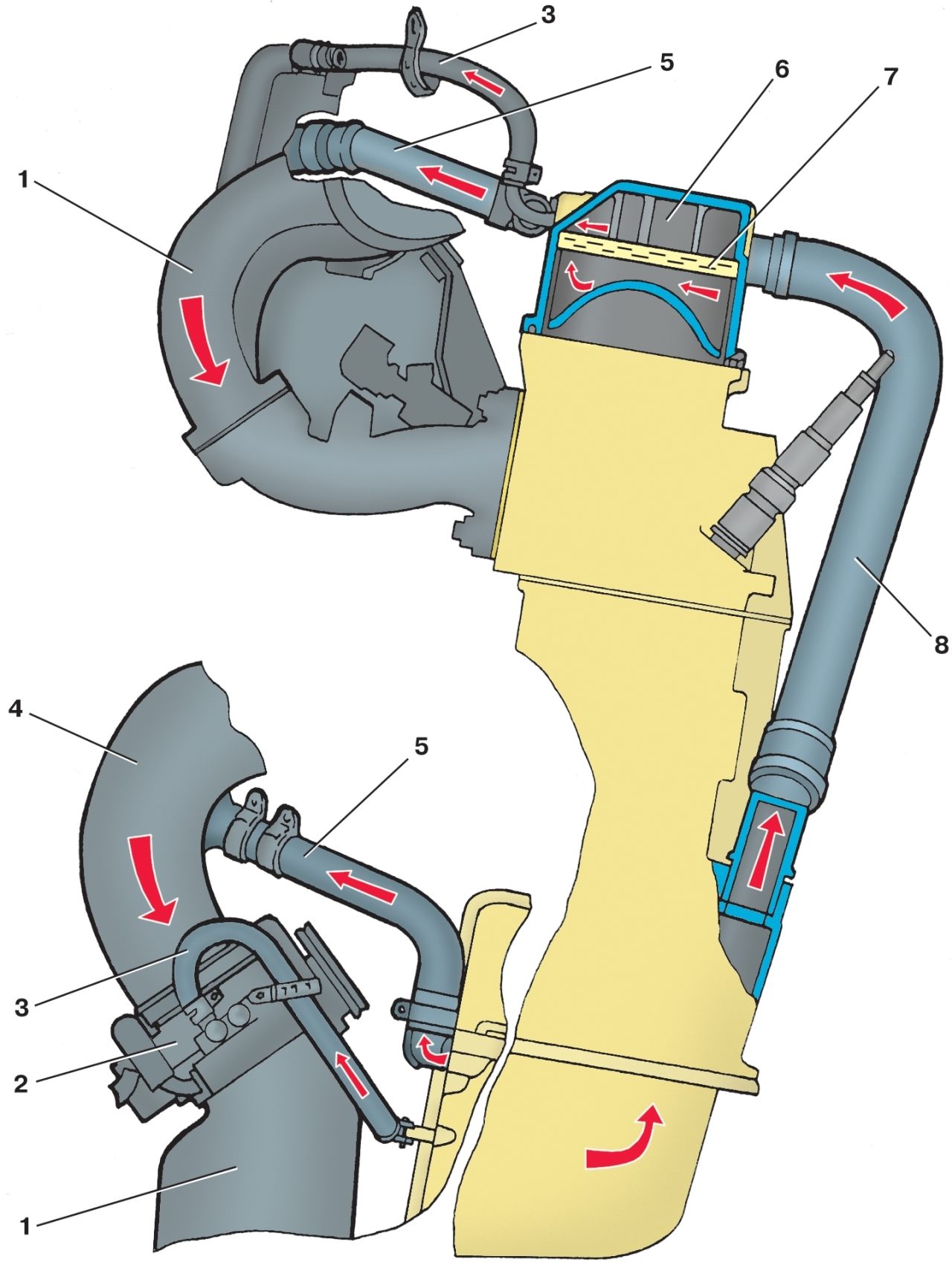

Рис. 2.74. Схема вентиляции картера двигателя: 1 – ресивер; 2 – дроссельный патрубок; 3 – шланг первого контура; 4 – шланг впускной трубы; 5 – шланг второго контура; 6 – крышка головки цилиндров; 7 – сетка маслоотделителя; 8 – вытяжной шланг

Для промывки снимите вытяжной шланг 8 (рис. 2.74), шланги 3 и 5, соответственно, первого и второго контуров, отверните гайки крепления и снимите крышку 6 головки блока цилиндров. Отверните два болта крепления корпуса маслоотделителя, снимите корпус и сетку 7. Первый контур имеет калиброванное отверстие (жиклер) в дроссельном патрубке 2. Непроходимость жиклера в дроссельном патрубке или шлангов может вызвать сбой нормальной работы регулятора холостого хода, попадание масла в воздушный фильтр. Промойте снятые детали бензином и поставьте их на место в обратном порядке.
