4.21. Снятие выпускного коллектора двигателя ВАЗ-2112

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем приемную трубу двигателя (см. Снятие приемной трубы двигателя ВАЗ-2112).

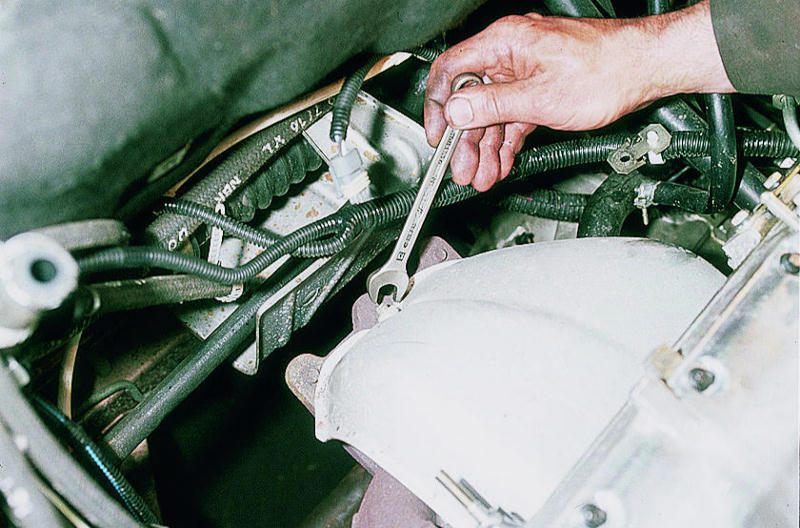

Ключом "на 13" отворачиваем три гайки крепления теплозащитного экрана…

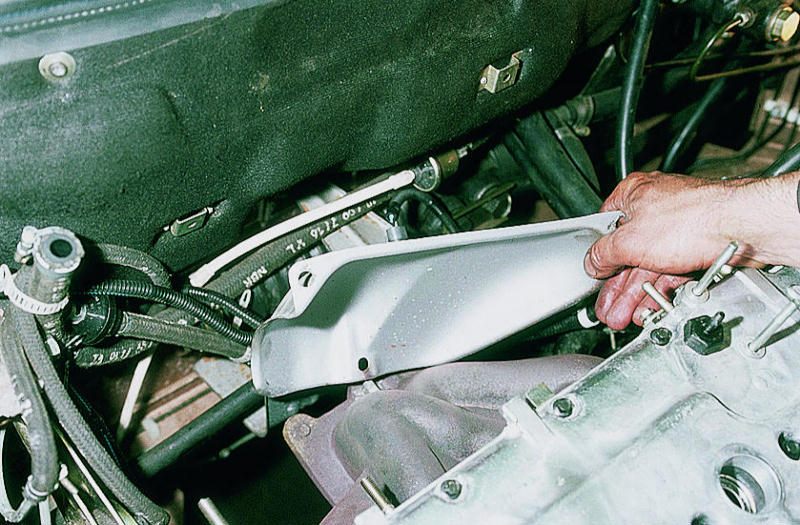

…и снимаем экран.

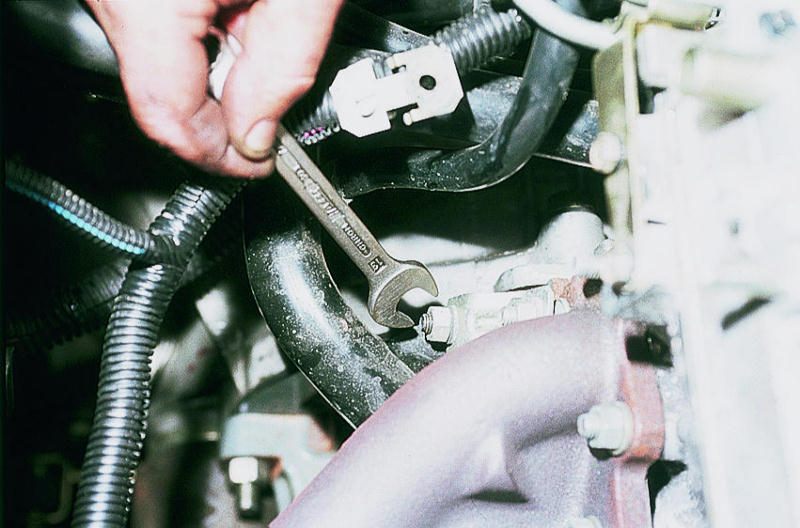

Ключом "на 13" отворачиваем две гайки крепления кронштейна подводящей трубы насоса охлаждающей жидкости и снимаем кронштейн.

Ключом "на 13" отворачиваем восемь гаек крепления выпускного коллектора к головке цилиндров.

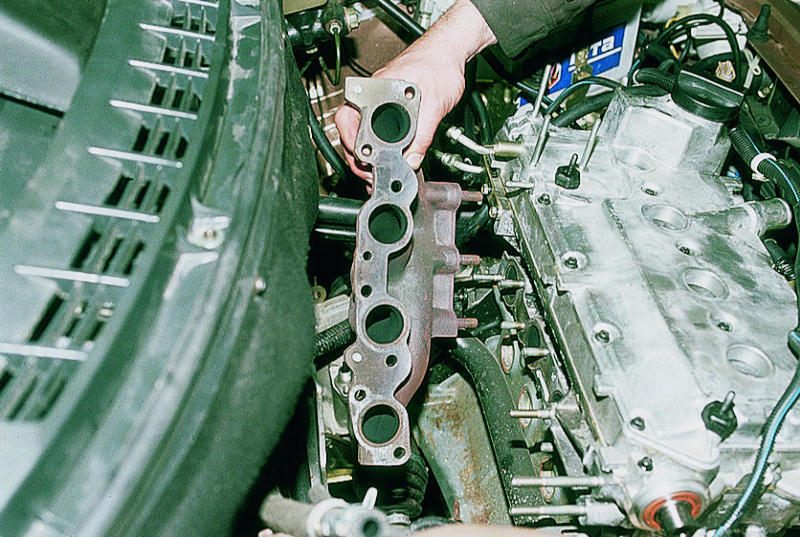

Снимаем со шпилек головки выпускной коллектор…

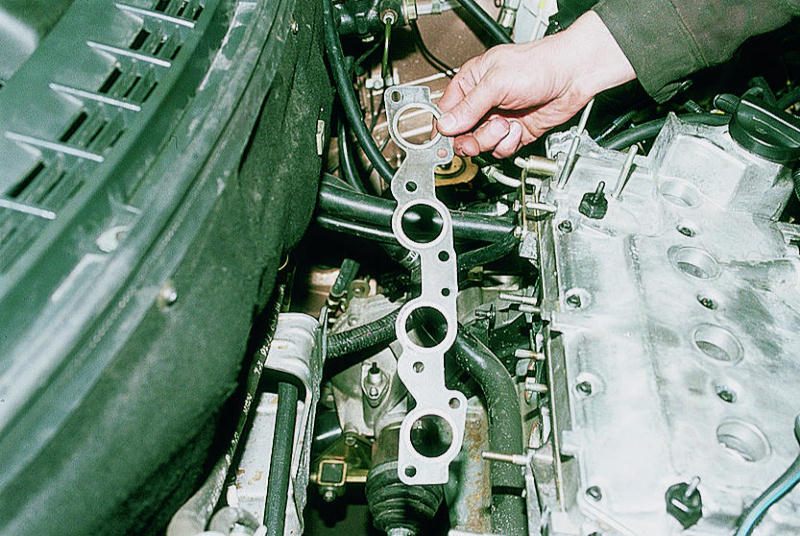

…и его прокладку.

Устанавливаем коллектор в обратной последовательности.
