4.20. Снятие ресивера и впускного коллектора двигателя ВАЗ-2112

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей (см. Замена свечей зажигания двигателей ВАЗ-2111, -2110).
Отсоединяем от ресивера дроссельный узел (см. Снятие дроссельного узла) и трос привода дроссельной заслонки.

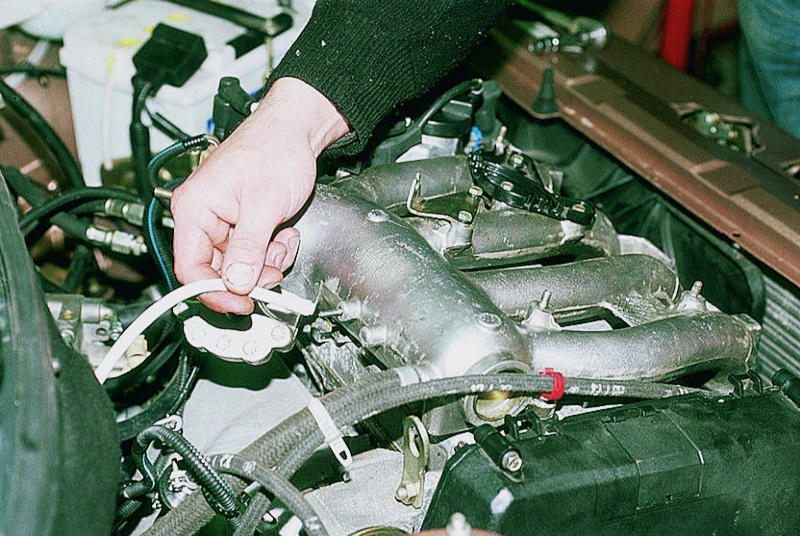

Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану...

...и шланг вакуумного усилителя тормозов.

Головкой "на 10" отворачиваем две гайки крепления ресивера к опорам крышки головки цилиндров.

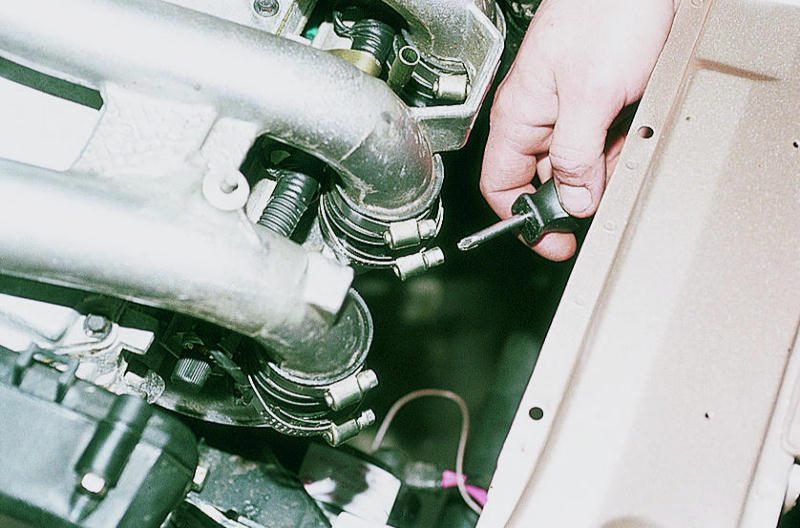

Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.

Снимаем ресивер.

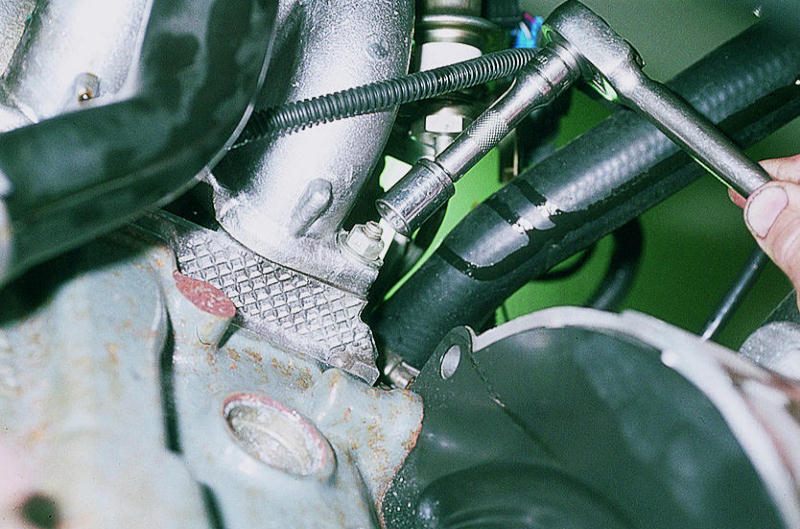

Отворачиваем ключом "на 10" болт крепления направляющей трубки указателя уровня масла.

Чтобы снять впускной коллектор, головкой "на 13" отворачиваем пять гаек его крепления к головке цилиндров.

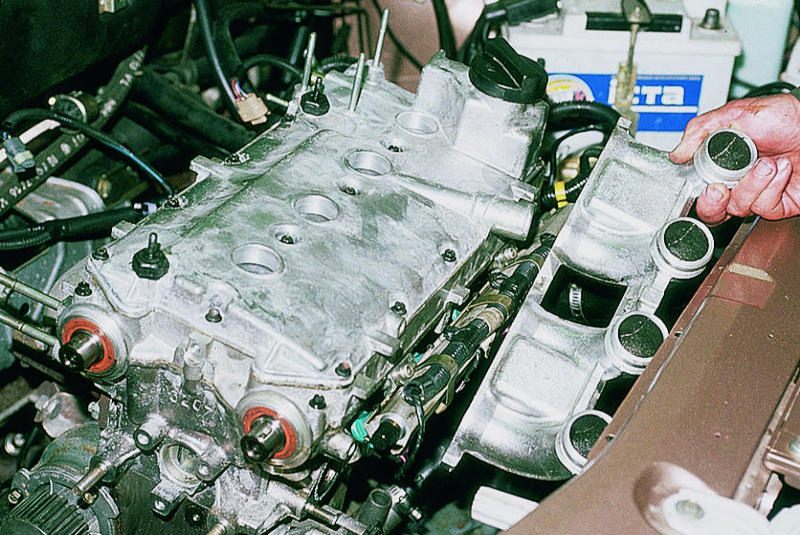

Снимаем впускной коллектор...

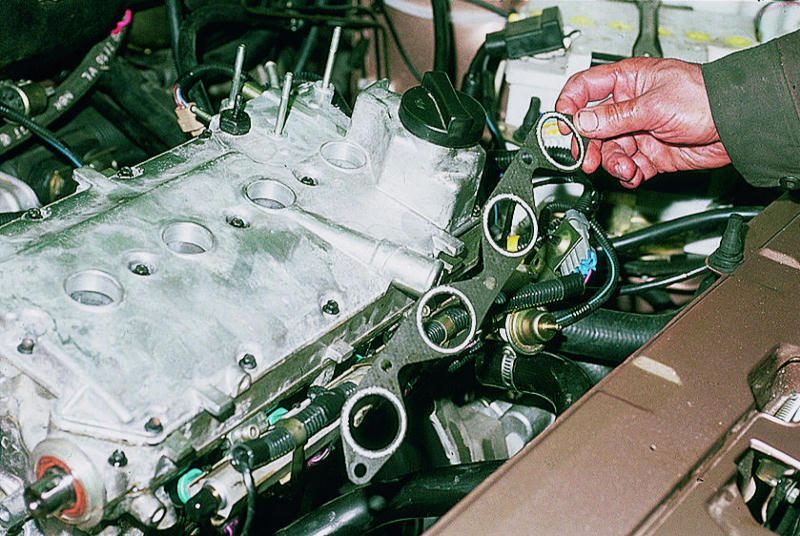

...и прокладку коллектора.

Устанавливаем впускной коллектор и ресивер в обратной последовательности.
