9.8.5. Катушка зажигания

Перед началом:

отсоедините провод от клеммы “–” аккумуляторной батареи.

ПОРЯДОК ВЫПОЛНЕНИЯ

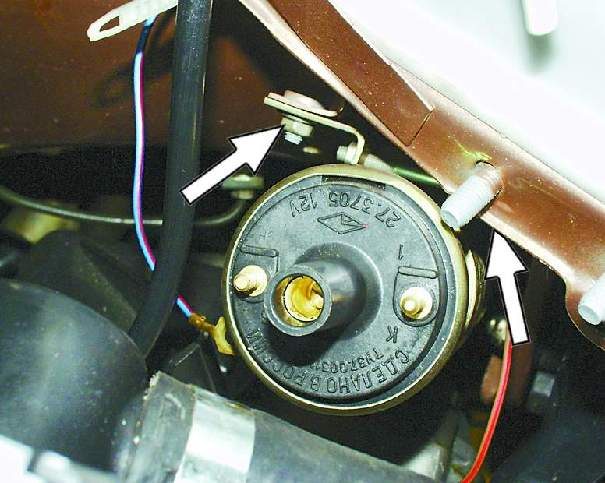

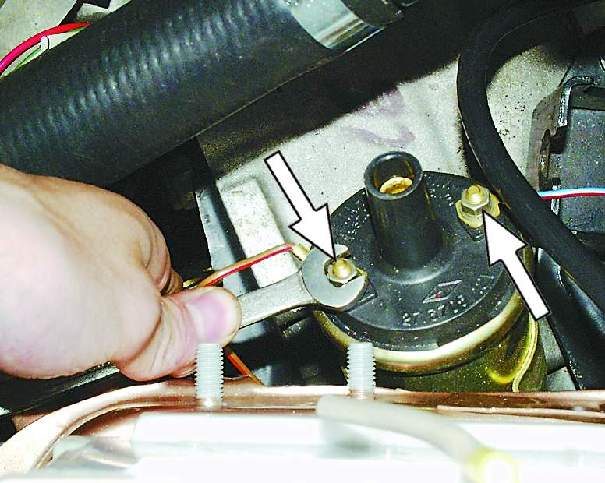

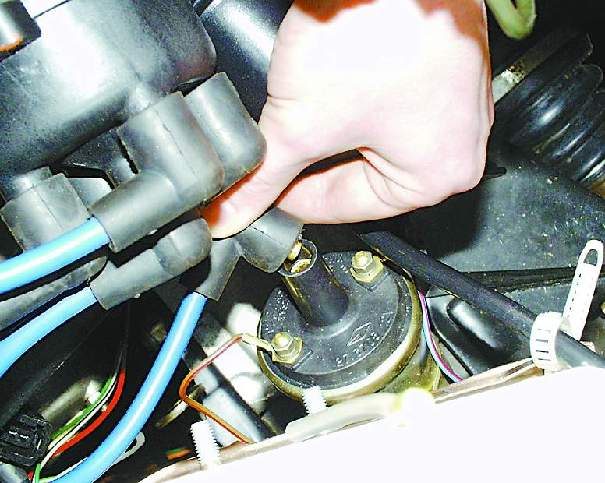

1. Отсоедините высоковольтный провод от катушки зажигания.	2. Отверните две гайки крепления кронштейна катушки (вторая гайка находится под площадкой аккумуляторной батареи).	3. Отверните две гайки крепления и отсоедините провода от низковольтных клемм катушки.

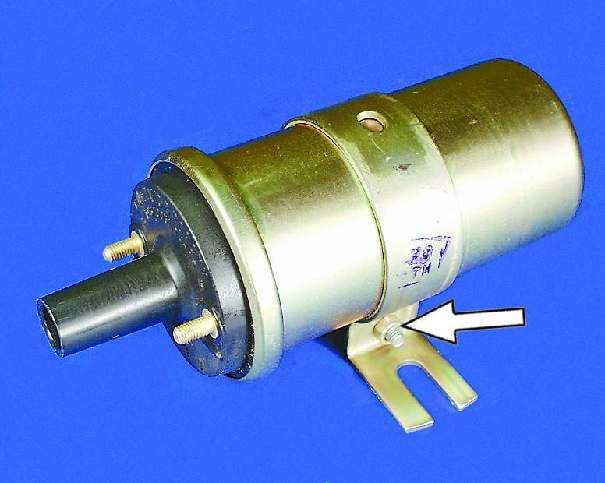

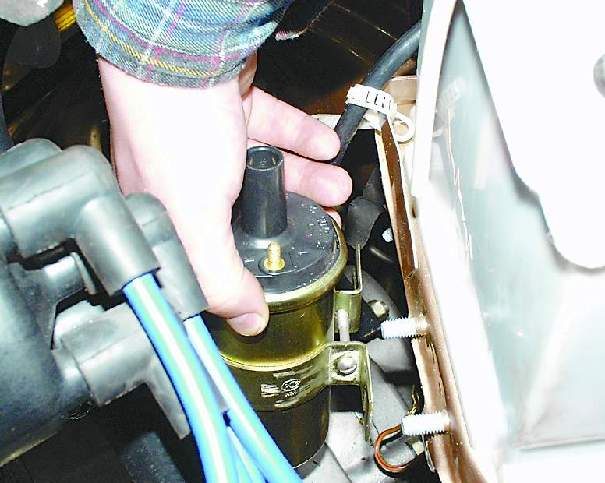

4. Снимите катушку с кронштейном.	5. При необходимости отверните гайку и снимите кронштейн с катушки.	6. Катушка зажигания устанавливается в порядке, обратном снятию.
