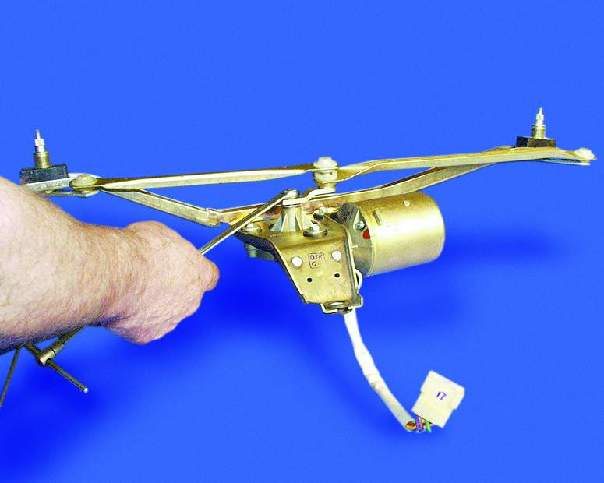

1. Отверните гайку крепления кривошипа механизма стеклоочистителя.
|

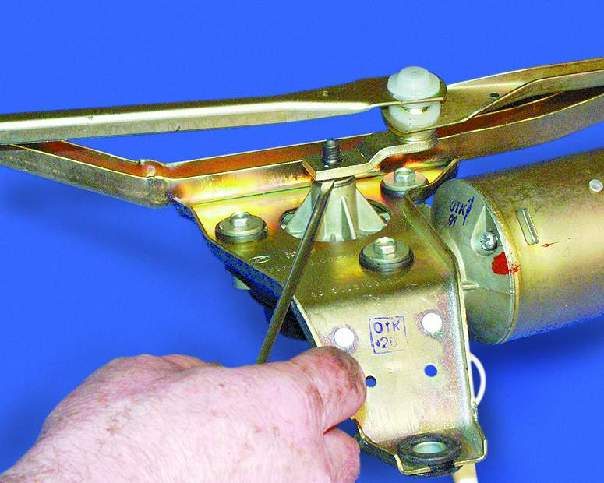

2. Снимите кривошип с вала редуктора, поддев его отверткой.
|

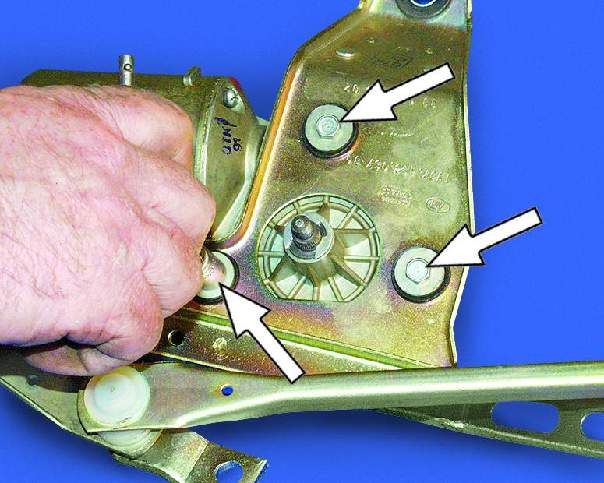

3. Отверните три болта крепления редуктора с электродвигателем.
|
|
|
|
|
|

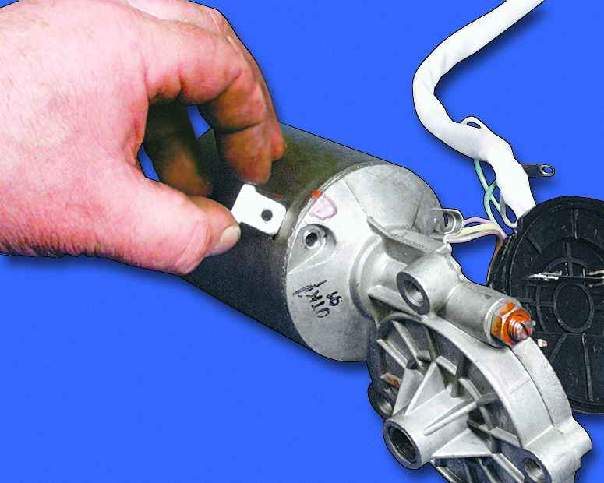

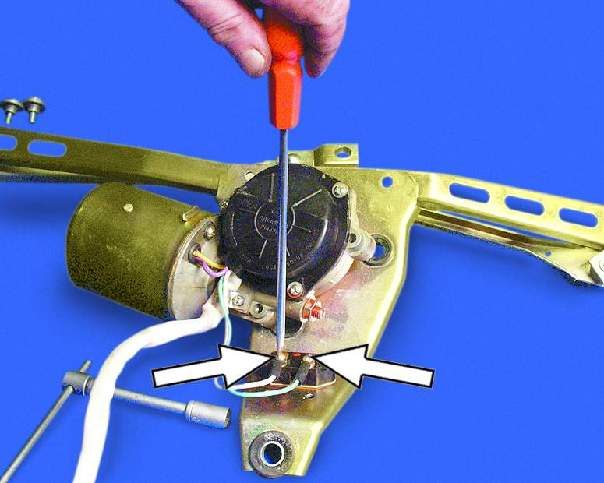

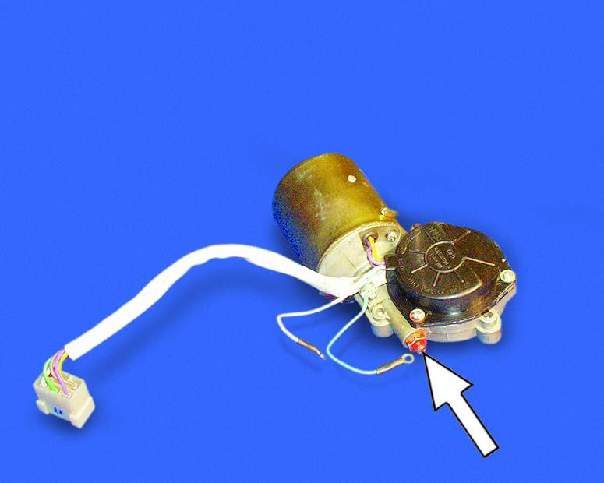

4. Отверните два винта крепления проводов электродвигателя
и отсоедините провода от термобиметаллического предохранителя. Снимите
двигатель с кронштейна.
|

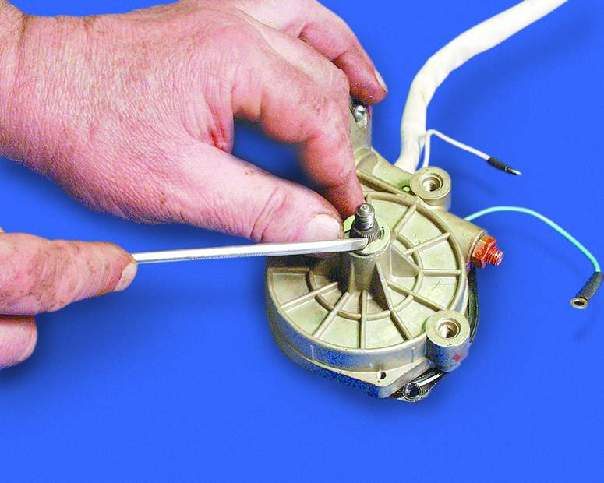

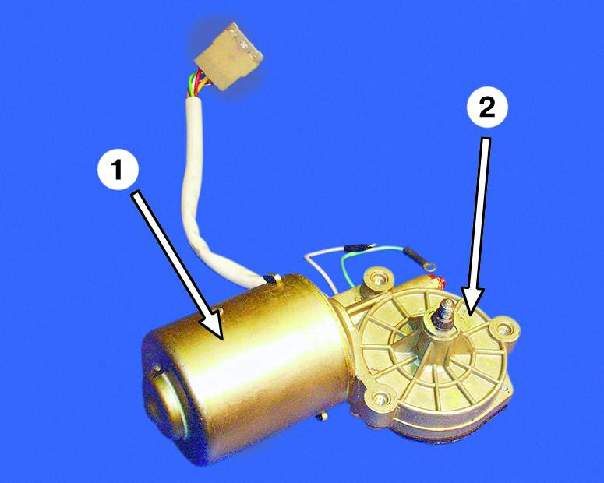

5. Снимите стопорное кольцо с вала редуктора.
|

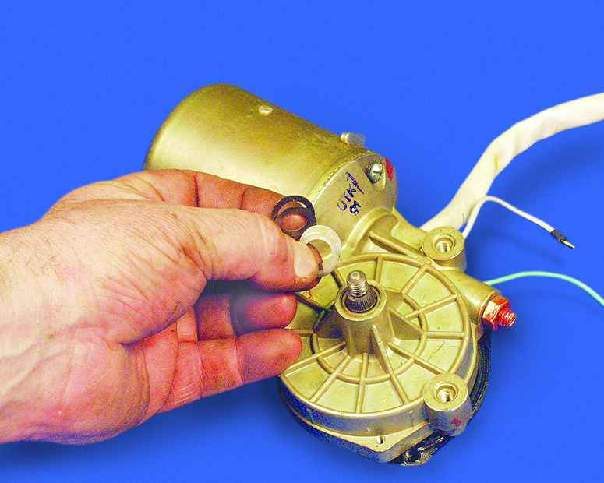

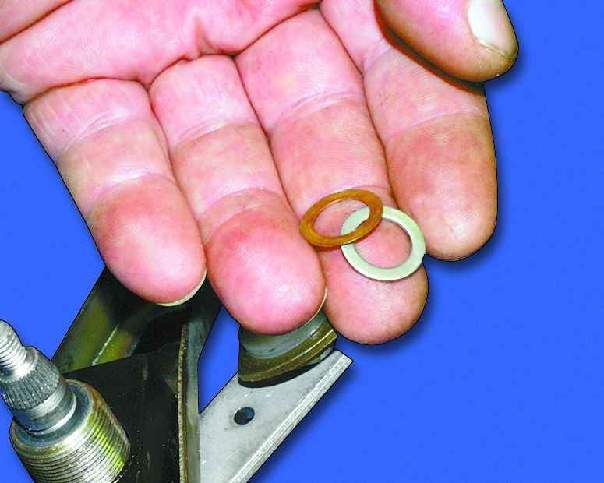

6. Снимите с вала редуктора регулировочные шайбы.
Промаркируйте регулировочные шайбы, чтобы при сборке установить
их на те же места и в том же количестве.
|
|
|
|
|
|
7. Отверните три винта крепления...
|
Предупреждение
При разборке не отворачивайте регулировочный винт, иначе нарушится
осевой зазор вала якоря.
|

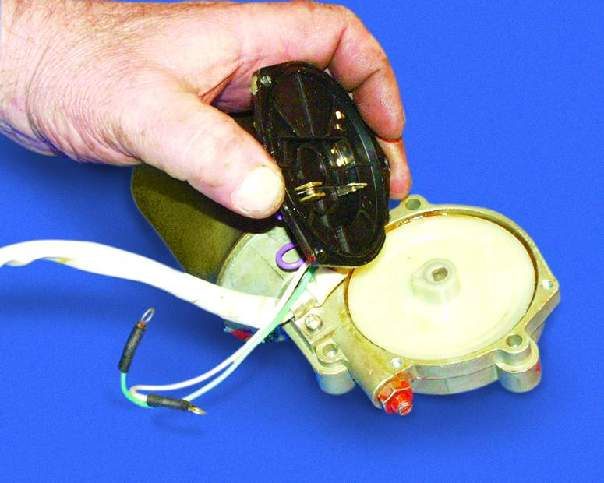

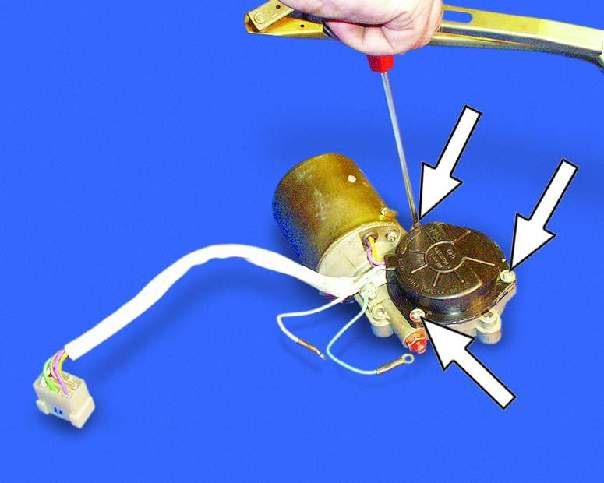

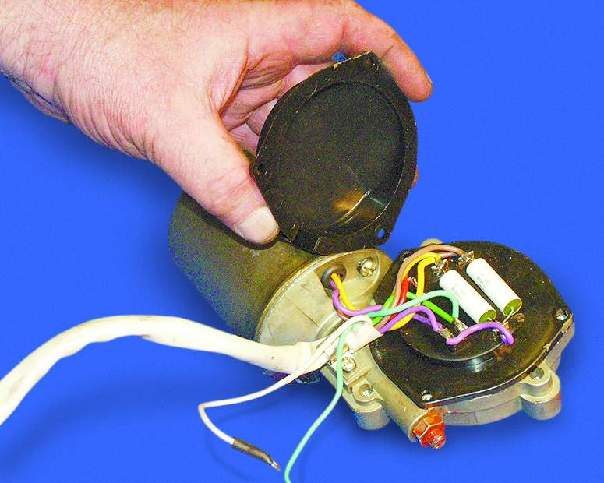

8. ...снимите крышку редуктора.
|
|
|
|
|
|
9. Снимите панель с редуктора.
|

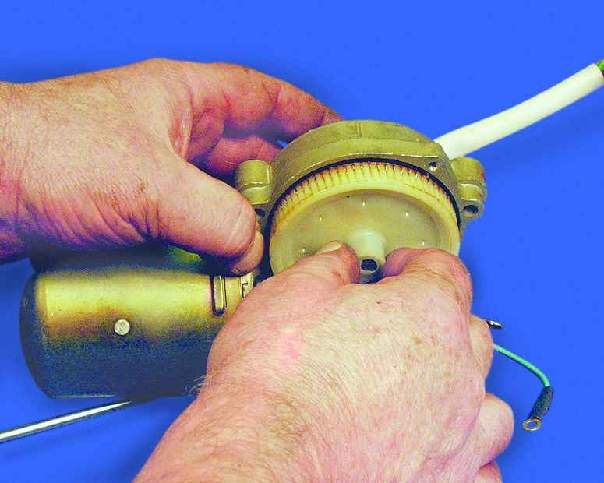

10. Выньте шестерню редуктора.
|
11. Отверните два винта (второй находится за корпусом редуктора)...
|
|
|
|
|
|
12. ...и выньте две закладные гайки.
|

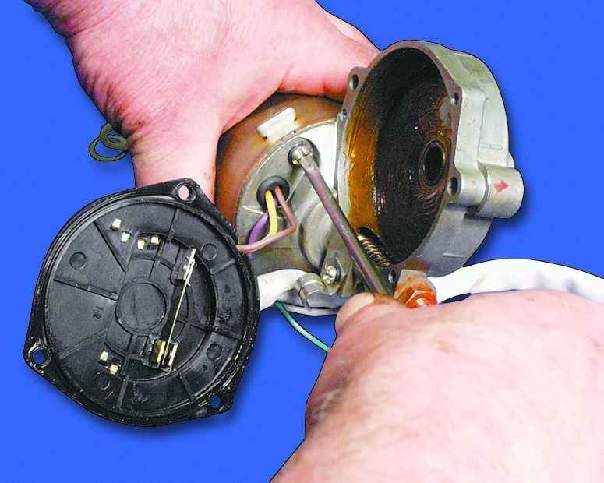

13. Снимите корпус редуктора со щеткодержателем с корпуса
электродвигателя.
|

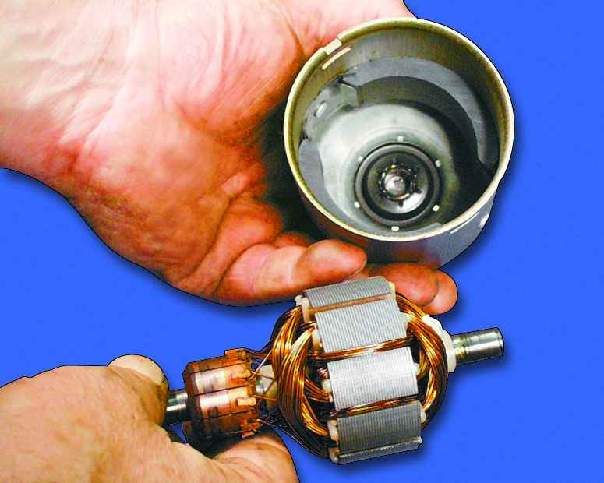

14. Выньте якорь из корпуса двигателя. После разборки продуйте
корпус электродвигателя сжатым воздухом, чтобы удалить угольную
пыль.
|
|
|

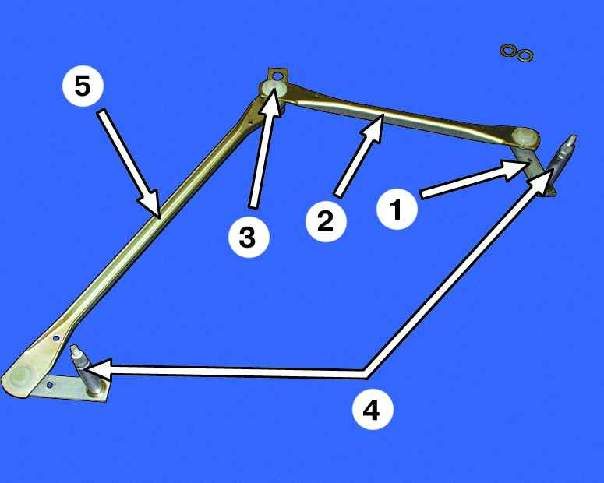

Тяги стеклоочистителя неразборной конструкции:
1 – кривошип
2 – короткая тяга
3 – шарнир тяг
4 – валик механизма стеклоочистителя
5 – длинная тяга
|
|
|
|
|
|

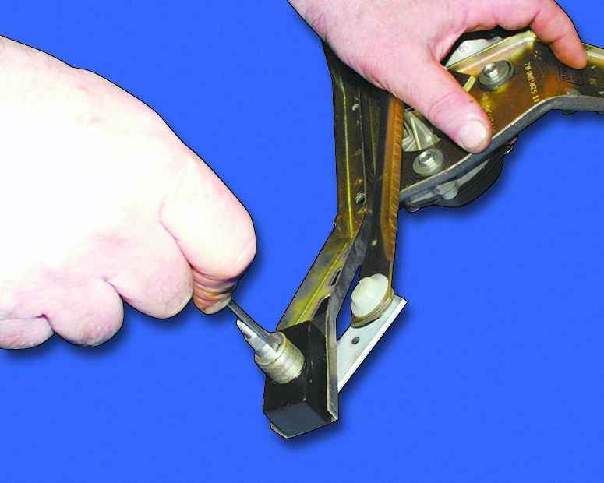

15. Снимите стопорные кольца с обоих валиков механизма стеклоочистителя.
|

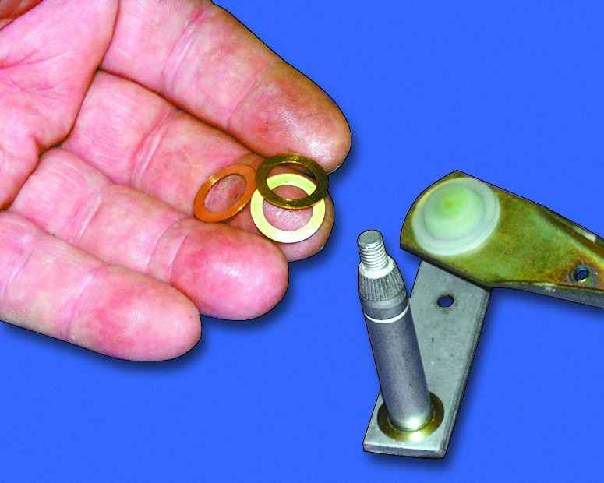

16. Снимите регулировочные шайбы с обоих валиков механизма
стеклоочистителя.
|
17. Выньте тяги из кронштейна стеклоочистителя и снимите
регулировочные шайбы с обоих валиков.
|
|
|

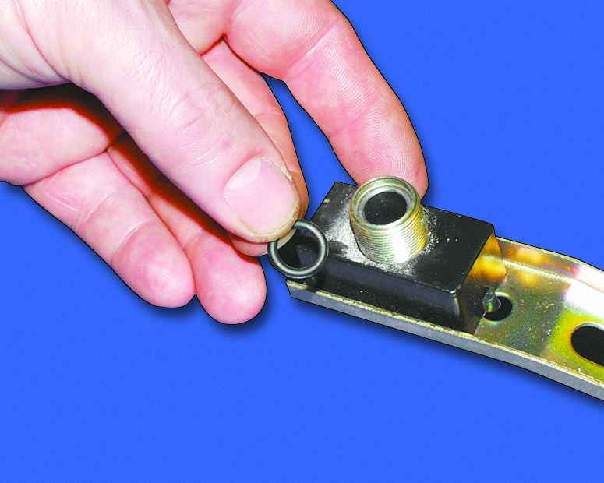

18. Выньте уплотнительные кольца
из проточек с обеих сторон кронштейна. |
