12.9.4. Подбор регулировочного кольца подшипника дифференциала

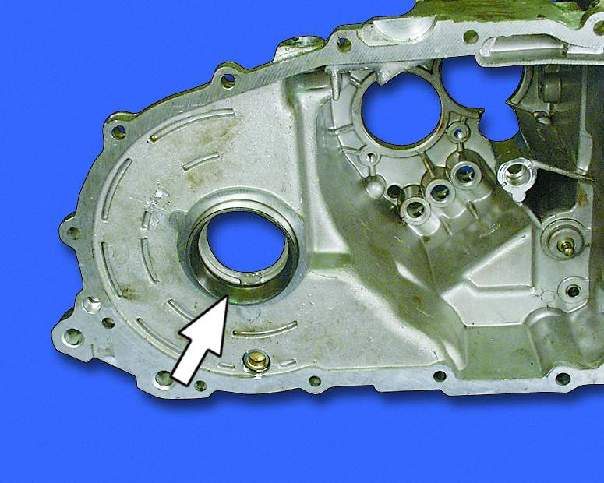

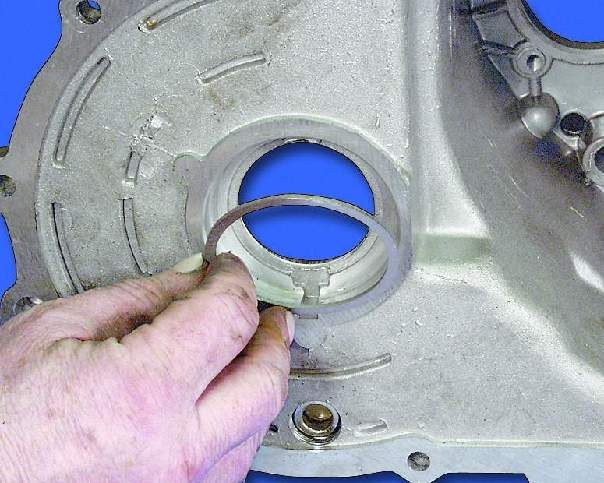

1. Вставьте установочное кольцо толщиной 1,25 мм в гнездо картера коробки передач под подшипник дифференциала.

2. Запрессуйте наружное кольцо подшипника дифференциала в гнездо картера коробки передач.

3. Запрессуйте наружное кольцо подшипника дифференциала в гнездо картера сцепления.

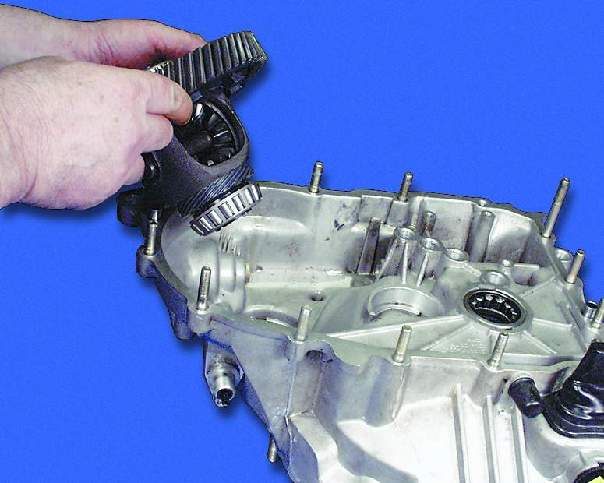

4. Установите дифференциал в картер коробки передач.

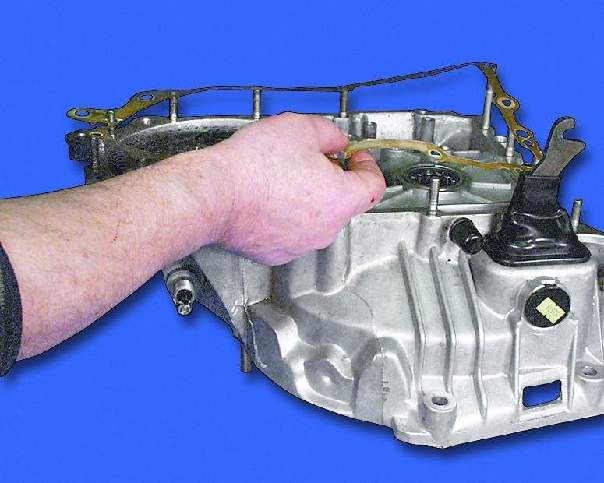

5. Установите уплотнительную прокладку.

6. Установите картер сцепления на картер коробки передач.

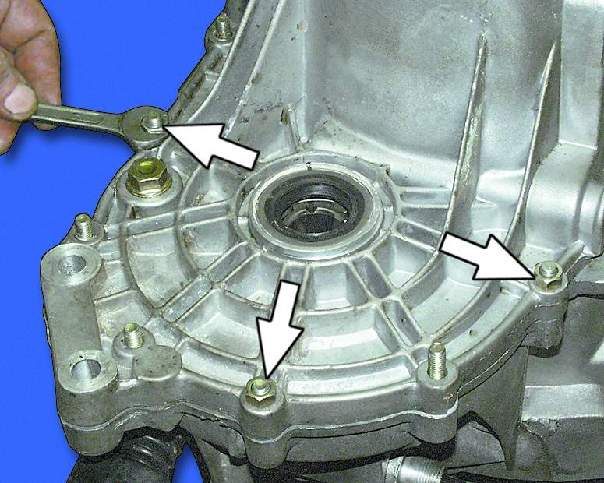

7. Заверните три равноудаленных от друг друга гайки крепления картеров моментом 25,0 Н·м (2,5 кгс·м).

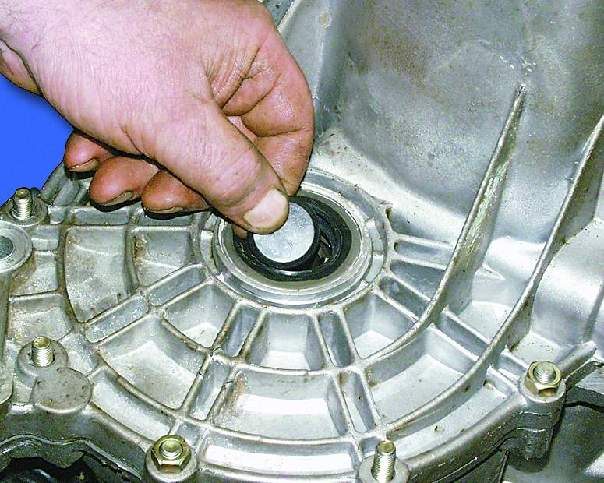

9. Установите опорную пластину соответствующего диаметра на торец фланца дифференциала со стороны картера сцепления.

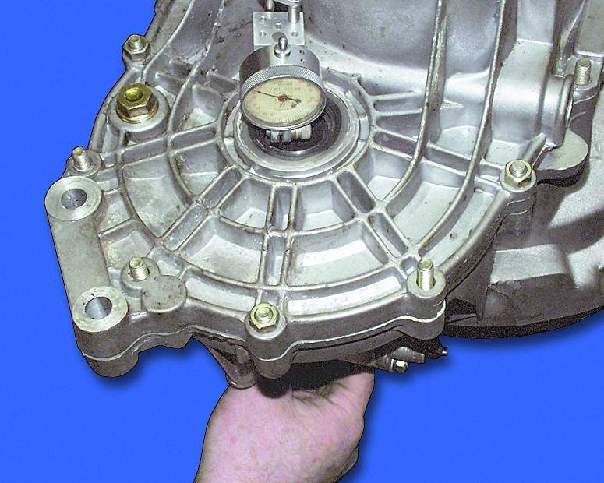

10. Поставьте индикатор на стойку. Ножку индикатора установите на опорную пластину с предварительным натягом 1 мм.

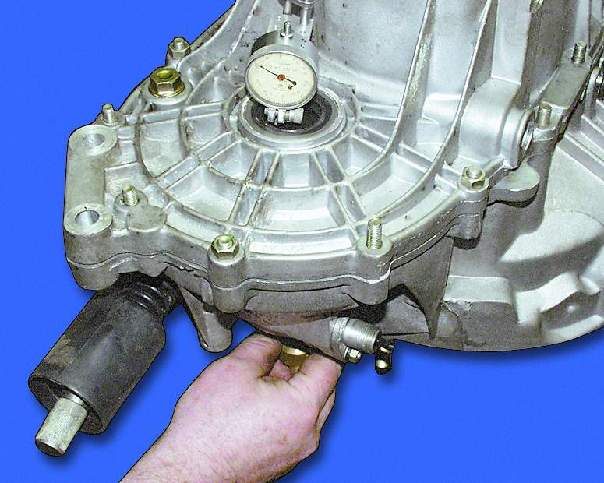

11. Приложив усилие снизу, передвиньте дифференциал вверх до упора, не поворачивая дифференциал вокруг оси.

12. Измерьте величину осевого перемещения дифференциала, сняв показания индикатора. Рассчитайте требуемую толщину регулировочного кольца подшипников дифференциала по формуле:

T = S C Y, где:

T – требуемая толщина регулировочного кольца, мм;
S – измеренная величина осевого перемещения дифференциала, мм;
C – величина предварительного натяга подшипников дифференциала, равная 0,25 мм;
Y – толщина установочного кольца, равная 1,25 мм.
Подберите из поставляемых в качестве запасных частей регулировочное кольцо рассчитанной толщины Т±0,1 мм.

Пример расчета:

Величина осевого зазора S по показанию индикатора равна 0,95 мм. Подставляем в формулу это значение, а также величину преднатяга подшипников C=0,25 мм и толщину установочного кольца Y=1,25 мм:

T = 0,95 0,25 1,25=2,45 мм.

Таким образом, толщина регулировочного кольца должна составлять 2,45±0,1 мм.

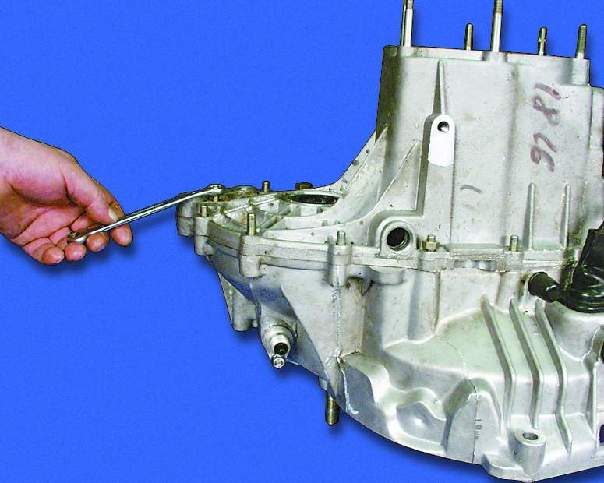

13. Установите подобранное регулировочное кольцо в гнездо картера коробки передач и запрессуйте наружное кольцо подшипника дифференциала. Далее соберите коробку передач в порядке, указанном в подразделе 12.12.
