1. Отверните винт крепления и отсоедините штуцер подогрева
от карбюратора. Если винт отвернуть не удается, ослабьте хомут и
снимите шланг со штуцера.
|
2. Отверните четыре гайки крепления карбюратора (две из
них расположены с противоположной стороны).
|

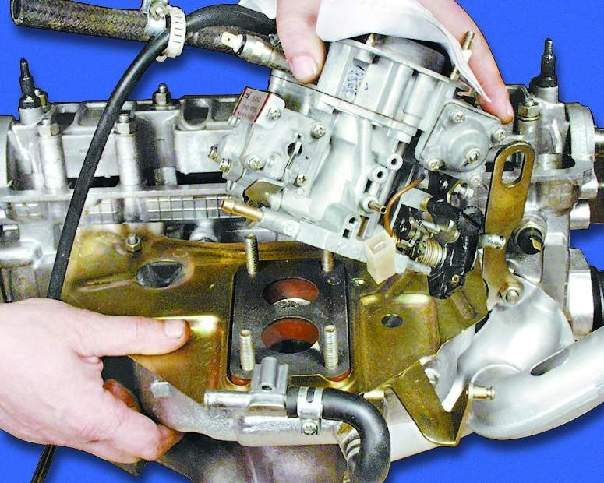

3. Снимите карбюратор с впускной трубы.
|
|
|
|
|
|
4. Аккуратно снимите прокладки карбюратора.
|

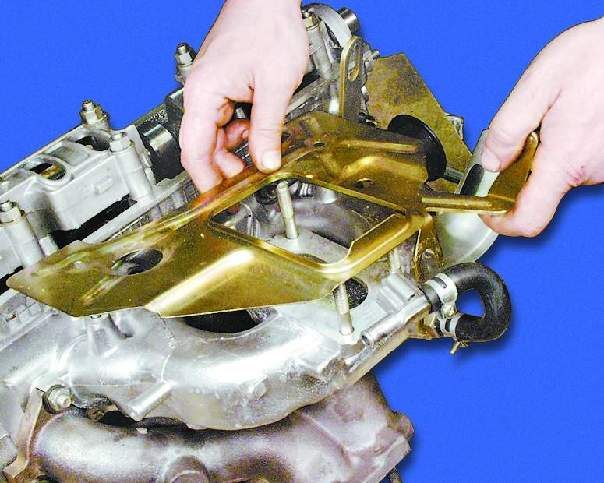

5. Отверните две гайки крепления теплоизоляционного щитка
карбюратора.
|
6. Ослабьте затяжку гайки на штуцере.
|
|
|
|
|
|
7. Снимите теплоизоляционный щиток.
|
8. Отверните две гайки крепления патрубка забора теплого
воздуха.
|
9. Отверните гайку крепления рыма.
|
|
|
|
|
|
10. Снимите рым и патрубок забора теплого воздуха.
|
11. Отверните девять гаек крепления впускной трубы и выпускного
коллектора.
|
12. Снимите выпускной коллектор.
|
|
|
|
|
|
13. Снимите впускную трубу.
|
14. Снимите две прокладки (см. примечание).
|
|
 |
Примечания
Снимайте уплотнительные прокладки аккуратно. Если прокладки не
повреждены и не сильно обжаты, их можно использовать вторично. Пригоревшие
прокладки осторожно отделите с помощью отвертки.
|
 |

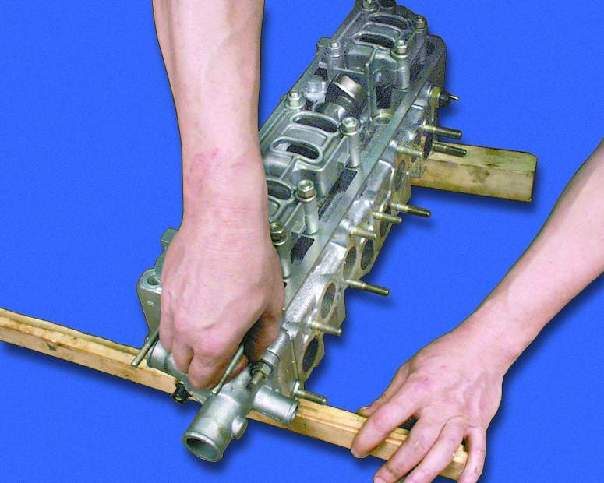

После снятия выпускного коллектора и
впускной трубы подложите под головку блока деревянные прокладки, чтобы
не повредить клапаны, выступающие из головки блока. |
|
|
|
|
|
15. Выверните свечи зажигания.
|
16. Выверните датчик температуры охлаждающей жидкости.
|
17. Выверните датчик контрольной лампы аварийного давления
масла.
|
|
|
|
|
|

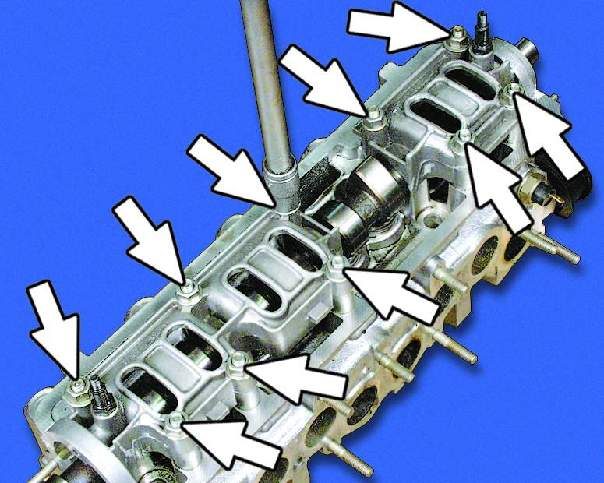

18. Отверните десять гаек крепления обоих корпусов подшипников
распределительного вала.
|

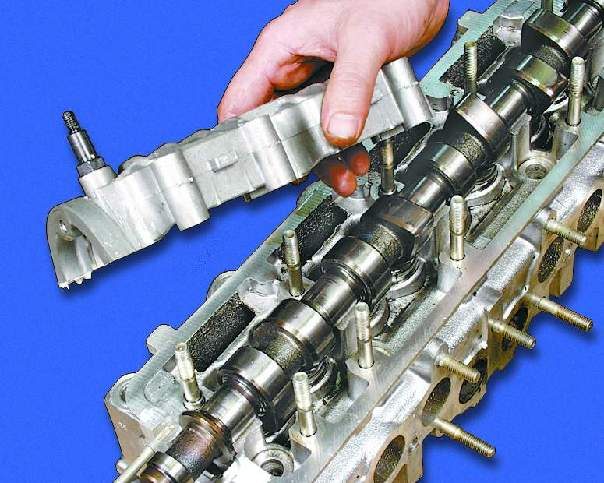

19. Снимите оба корпуса подшипников распределительного вала
с головки блока цилиндров.
|

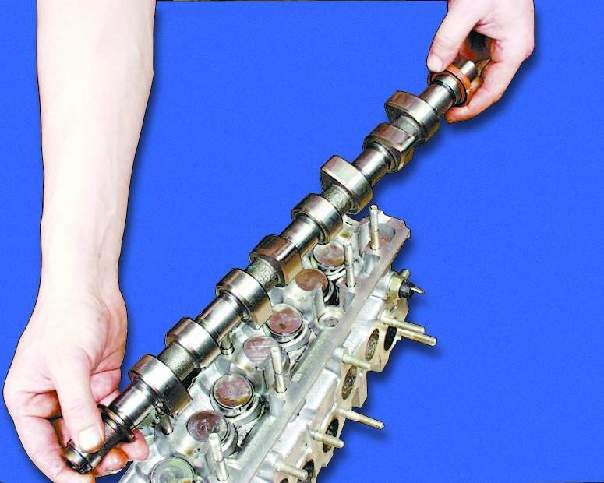

20. Выньте распределительный вал.
|
 |
Предупреждение

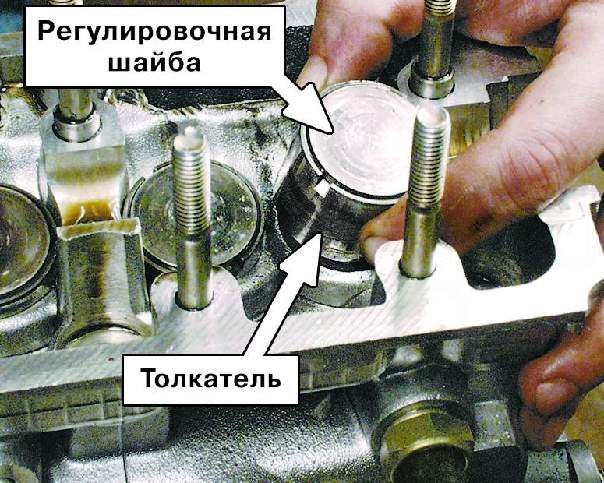

Вынув очередной толкатель, промаркируйте его и регулировочную шайбу
порядковым номером, чтобы при сборке установить их на свое место.
|
|
|
|
|
|

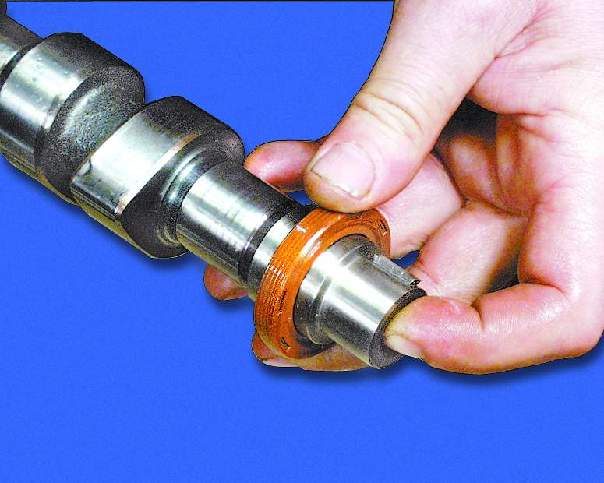

21. Снимите с переднего конца распределительного вала сальник.
|

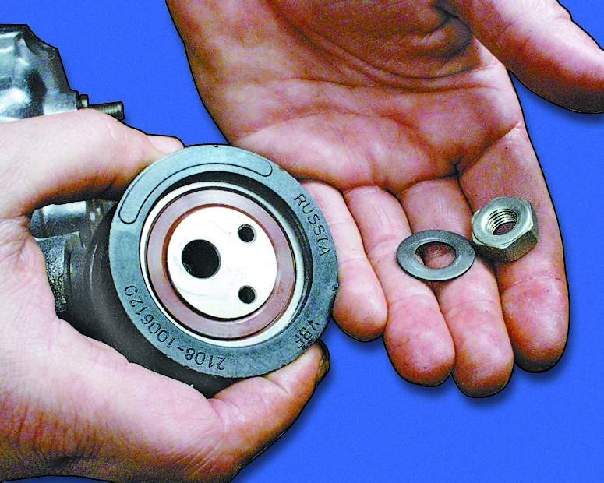

22. Отверните гайку крепления натяжного ролика.
|
23. Снимите натяжной ролик и упорную шайбу, установленную
под ним.
|
|
|
|

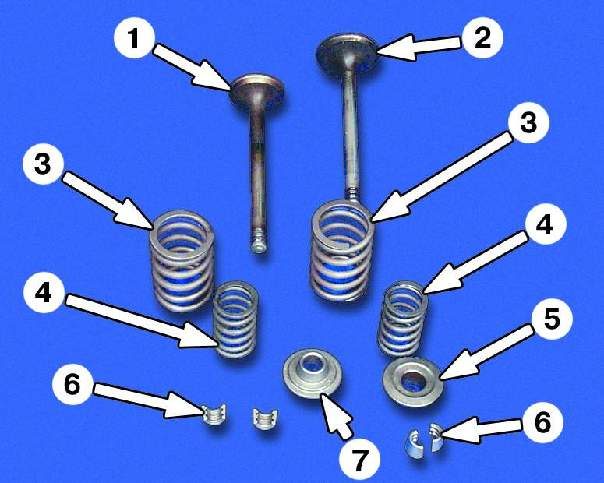

Детали привода клапана:
1 – выпускной клапан
2 – впускной клапан
3 – наружная пружина
4 – внутренняя пружина
5 – тарелка пружин
6 – сухари
7 – опорная шайба пружин
|
|

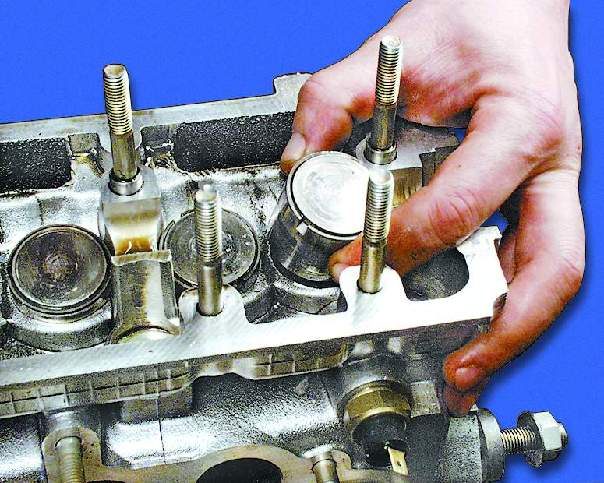

24. Выньте толкатели клапанов вместе с регулировочными шайбами.
|
|
|
|
|
|
|
25. Промаркируйте клапаны номером цилиндра, чтобы при сборке
установить их на свои места. Маркировку можно нанести с помощью
керна как можно ближе к центру клапана: клапаны первого цилиндра
– одна точка, второго – две и т.д.
|
26. Установите под снимаемый клапан подходящий упор.
|

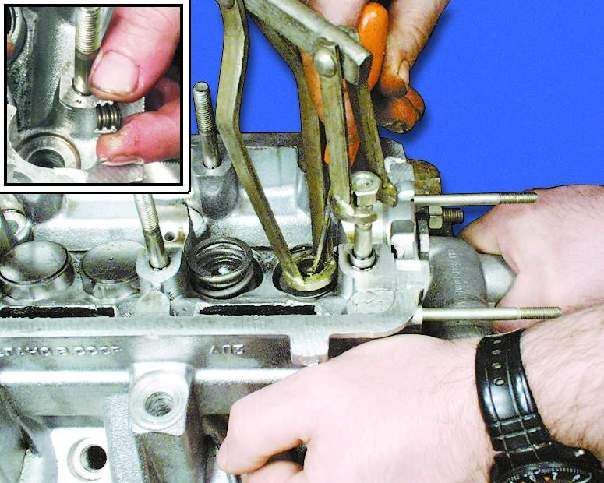

27. Установите на головку приспособление для сжатия пружин
клапанов. Сожмите им пружины клапана и выньте сухари. Постепенно
ослабляя нажим на ручку приспособления, полностью разожмите пружину
клапана и снимите приспособление с головки.
|
|
|
|
|
|

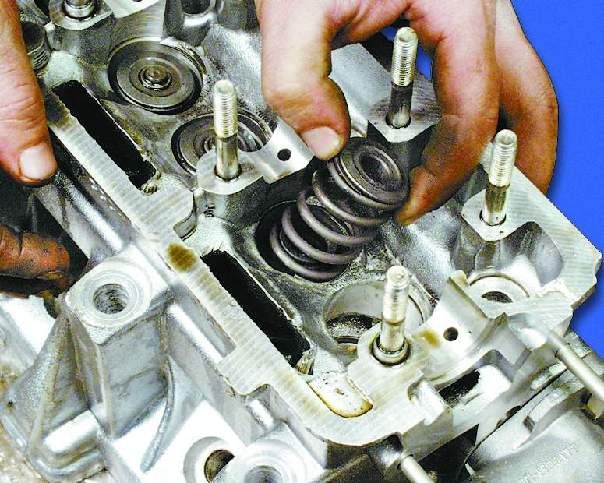

28. Снимите наружную пружину с тарелкой.
|
29. Снимите внутреннюю пружину.
|
30. Выньте клапан из головки блока.
|
|
|
|
|
|

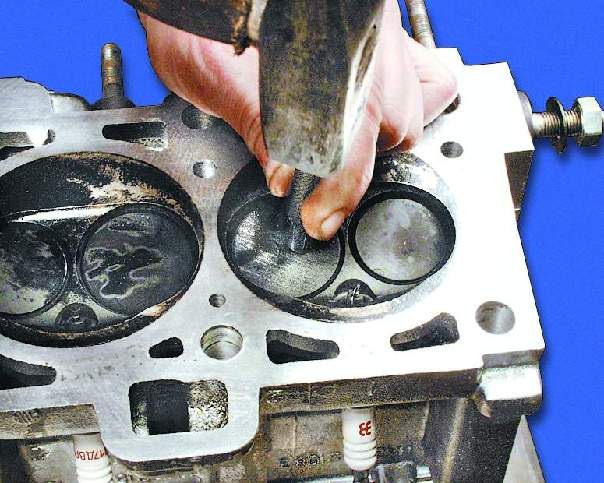

31. Аккуратно снимите маслоотражательный колпачок, не повредив
направляющую втулку клапана.
|

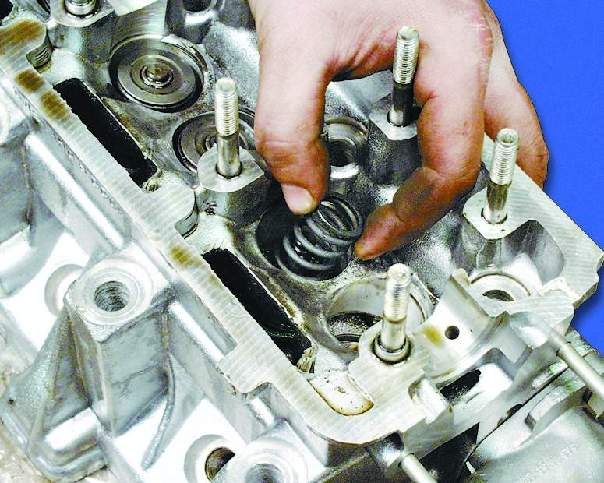

32. Выньте опорную шайбу (тарелку) пружин клапана. Аналогичным
образом выньте остальные клапаны.
|
|
