4.3.6. Сборка

Карданные валы собирайте в последовательности, обратной разборке, с учетом следующих указаний:

— на шлицевые соединения нанесите смазку ФИОЛ-1;

— при соединении деталей совместите метки, нанесенные на разъемные детали перед разборкой;

— после сборки шлицевого соединения, прижимая сальник на 0,3–0,5 мм осевой нагрузкой, обожмите обойму на проточке вилки;

— гайку крепления вилки переднего карданного вала затяните динамометрическим ключом и зачеканьте.

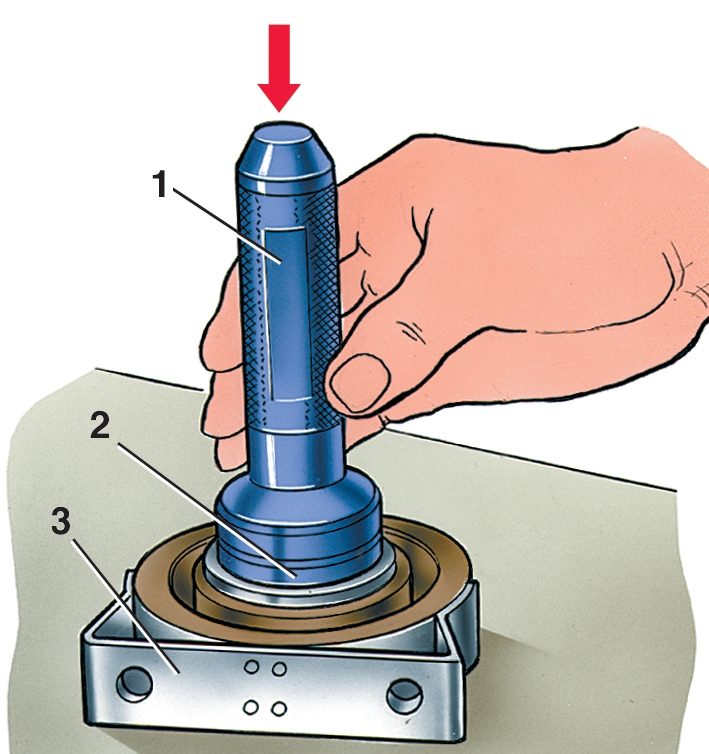

Рис. 4–47. Запрессовка подшипника в упругую опору: 1 — оправка А.70045; 2 — подшипник; 3 — упругая опора

При сборке промежуточной опоры запрессуйте подшипник оправкой А.70045 (рис. 4–47) и установите в проточке опоры стопорное кольцо.

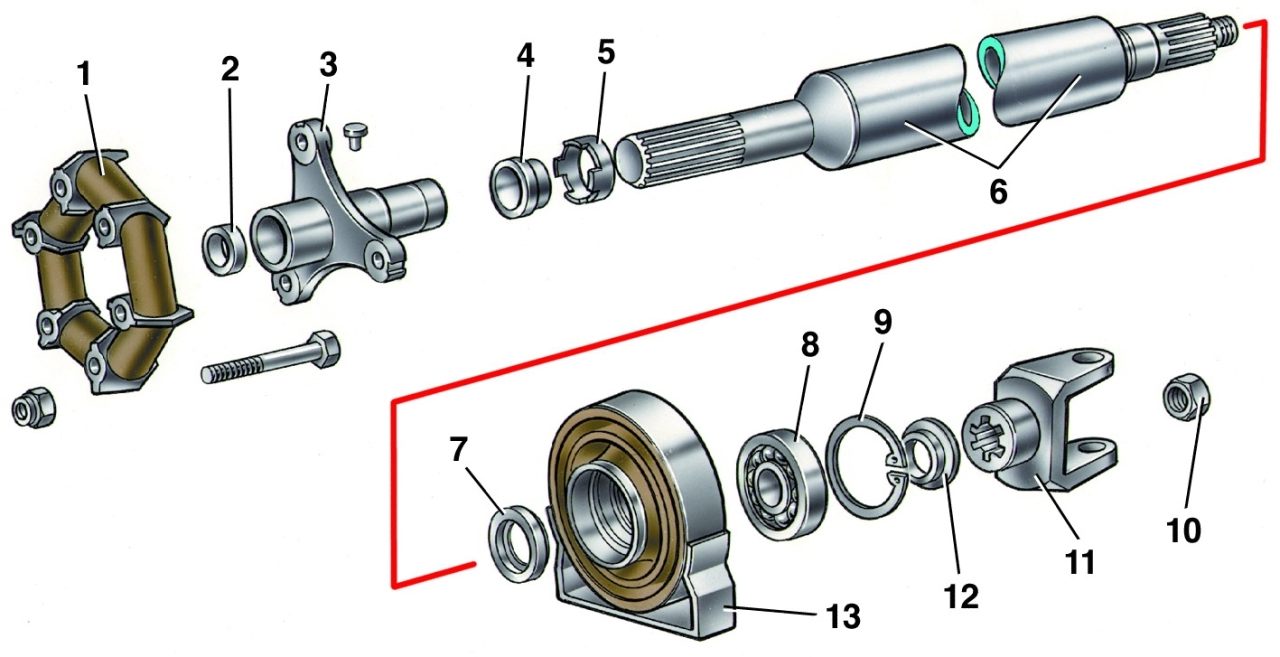

Рис. 4–48. Детали переднего карданного вала: 1 — эластичная муфта; 2 — центрирующая втулка; 3 — фланец эластичной муфты; 4 — сальник; 5 — обойма сальника; 6 — карданный вал; 7 — пылеотражатель; 8 — подшипник; 9 — стопорное кольцо; 10 — гайка; 11 — вилка карданного шарнира; 12 — пылеотражатель; 13 — упругая опора

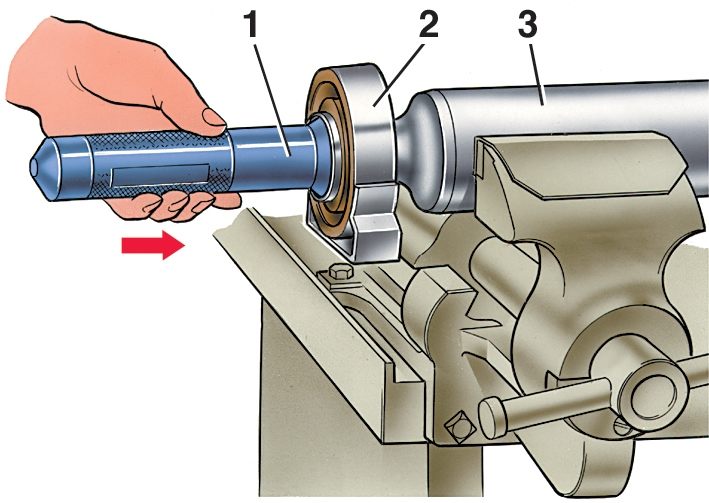

Рис. 4–49. Установка упругой опоры на передний карданный вал: 1 — оправка А.74035; 2 — упругая опора; 3 — задняя часть переднего карданного вала

Наденьте на задний конец переднего карданного вала пылеотражатель 7 (рис. 4–48); затем оправкой А.74035 (рис. 4–49) запрессуйте опору с подшипником и наденьте второй пылеотражатель 12 (см. рис. 4–48), напрессуйте на вал вилку 11 переднего карданного вала и закрепите ее гайкой, как указано выше.

Сборку карданного шарнира (старой конструкции) проводите в следующем порядке.

Удалив старую загустевшую смазку, заполните полости в шипах крестовины и смажьте внутреннюю поверхность корпусов подшипников смазкой ФИОЛ-2У (0,4–0,6 г на каждый подшипник). Шипы крестовины смажьте тонким слоем смазки, чтобы не образовалась воздушная подушка при сборке. Вставьте шипы крестовины в вилку.

Наденьте корпуса подшипников с иглами на шипы крестовины и запрессуйте в отверстия вилки усилием 7840 Н (800 кгс). Установите на прежние места согласно меткам стопорные кольца в проточках вилки. Затем проверьте осевой свободный ход крестовины, который должен быть 0,01–0,04 мм. Если свободный ход больше указанного, замените одно стопорное кольцо меньшей толщины на кольцо большей толщины.

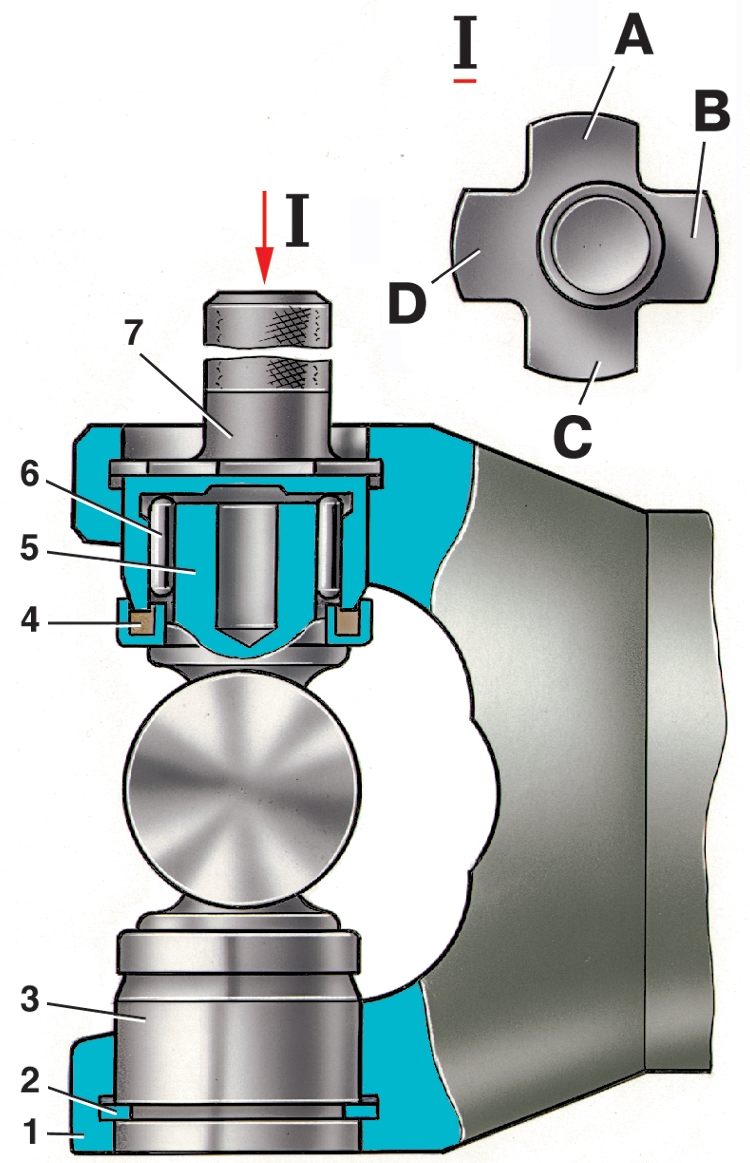

Рис. 4–50. Сборка карданного шарнира: 1 — вилка карданного шарнира; 2 — стопорное кольцо; 3 — корпус подшипника; 4 — сальник; 5 – шип крестовины; 6 — игла подшипника; 7 — мерный щуп; А, В, С, D — лепестки щупа, имеющие толщину 1,53; 1,56; 1,59; 1,62 мм

В случае замены деталей карданного шарнира, подбор стопорных колец по толщине осуществляется калибром 41.8734.4092, который имеет четыре лепестка толщиной: 1,53; 1,56; 1,59; 1,62 мм. Для этого установите стопорное кольцо 2 (рис. 4–50) толщиной 1,56 мм. При запрессовке подшипников, когда крестовина упирается в корпус подшипника (в этом случае зазоров нет), калибром 41.8734.4092 определите расстояние между корпусом подшипника и торцом кольцевой канавки. В зависимости от замеренного расстояния с учетом осевого зазора, равного 0,01–0,04 мм, вставьте второе стопорное кольцо соответствующей толщины.

ПРИМЕЧАНИЕ Стопорные кольца поставляются в запасные части пяти (семи)* размеров (по толщине, мм), каждый из которых имеет определенный цвет: 1,50 (1,45)* — естественный;1,53 (1,52)* — темно-коричневый; 1,56 (1,56)* — синий; 1,59 (1,60)* — черный; 1,62 (1,48)* — желтый; (1,64; 1,67)* —цвета не обозначены и их толщина определяется замером. * Для шарнира новой конструкции.

Например, если проходит лепесток 1,56 мм, то следует установить кольцо 1,53 мм. Если мерный щуп наименьшей толщины (1,53 мм) не проходит в канавку, то кольцо 2 замените другим — 1,50 мм. Если мерный щуп наибольшей толщины (1,62 мм) входит в канавку с зазором, то кольцо 2 замените другим, толщиной 1,62 мм.

Установив стопорные кольца, ударьте по подшипникам молотком с пластмассовым бойком. Под действием удара и упруго сжатых сальников зазор между донышком подшипника и стопорным кольцом выбирается и появляются зазоры между корпусами подшипников и торцами шипов крестовины. После сборки проверьте легкость проворачивания вилок шарнира и балансировку карданной передачи.

Сборка карданного шарнира со штампованными корпусами игольчатых подшипников имеет свои особенности:

— замер зазора между корпусом подшипника и торцом кольцевой канавки проводится двумя калибрами, один из которых имеет набор лепестков щупа толщиной 1,45; 1,48; 1,52; 1,56 мм, а другой — 1,60; 1,64; 1,67 мм;

— если лепесток щупа наименьшей толщины (1,45 мм) не входит в зазор между корпусом подшипника и торцом кольцевой канавки, то кольцо 2 (см. рис. 4–50) толщиной 1,56 мм замените другим, толщиной 1,45 мм. Затем повторите операции;

— если лепесток наибольшей толщины (1,67 мм) входит в зазор неплотно, то установите в данный зазор кольцо толщиной 1,67 мм, удалите ранее установленное кольцо (1,56 мм) и повторите операции по подбору толщины кольца, пока не добьетесь плотного вхождения лепестка щупа в зазор между корпусом подшипника и торцом канавки.
