4.1.8. Проверка главного цилиндра привода сцепления на стенде

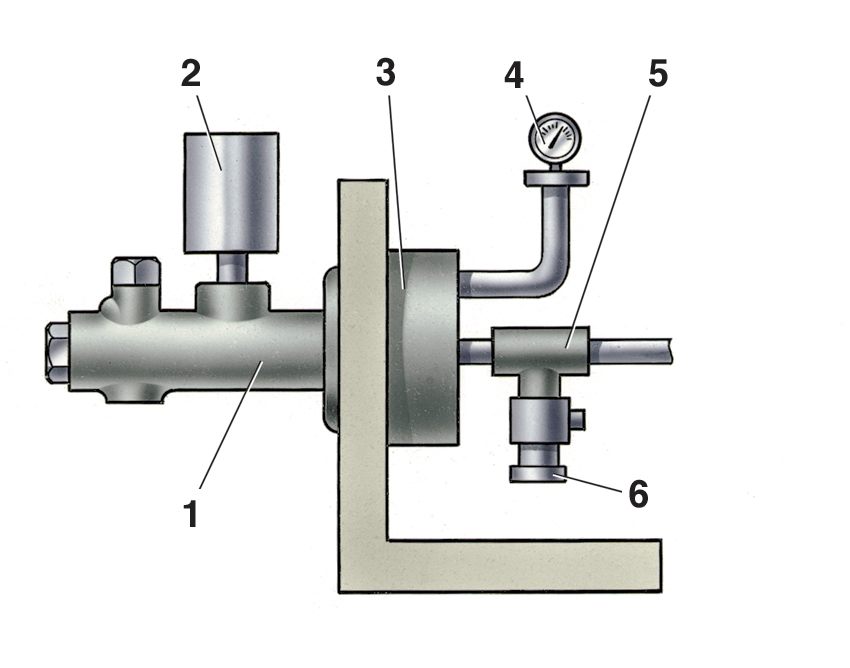

Рис. 4–10. Схема проверки состояния заднего уплотнительного кольца на герметичность: 1 — главный цилиндр; 2 — сосуд; 3 — переходник с уплотнителем; 4 — манометр; 5 — тройник; 6 — регулировочный винт; А — воздух от компрессора; В — выпуск воздуха

Проверка на герметичность заднего уплотнительного кольца. Установите главный цилиндр на стенд (см. рис. 4–10), обеспечив при этом хорошее уплотнение между фланцем цилиндра и привалочной плоскостью стенда.

Присоедините к цилиндру сосуд 2 с жидкостью для гидропривода. Откройте кран сжатого воздуха при отвернутом регулировочном винте 6, а затем медленно закрывайте регулировочный винт до выхода воздуха из сосуда 2.

Проверьте по манометру давление воздуха, которое должно быть в пределах 0,05–0,08 МПа (0,5–0,8 кгс/см2). При меньшем давлении замените заднее уплотнительное кольцо.

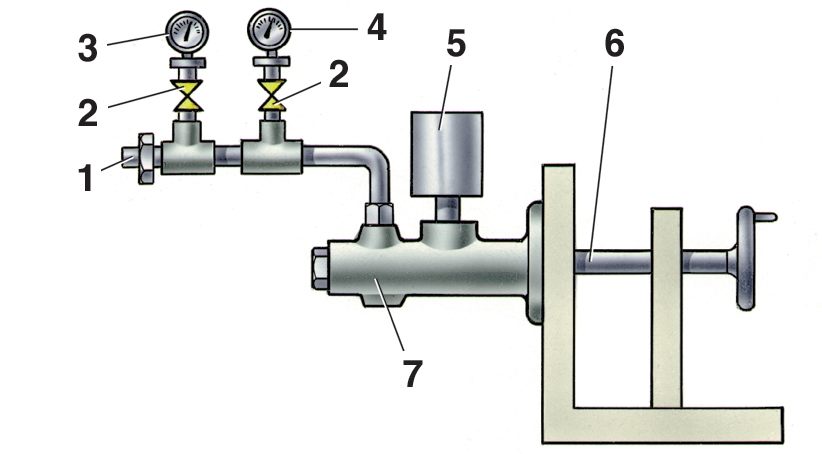

Рис. 4–11. Схема проверки состояния переднего уплотнительного кольца на герметичность: 1 — винт для прокачки; 2 — кран; 3 — манометр с ценой деления 0,2 МПа (2 кгс/см2); 4 — манометр с ценой деления 0,005 МПа (0,05 кгс/см2); 5 — сосуд; 6 — толкатель; 7 — главный цилиндр

Проверка на герметичность переднего уплотнительного кольца. Установите главный цилиндр на стенд и соедините его с сосудом с жидкостью для гидропривода и с манометрами (рис. 4–11).

Закройте кран манометра 3 и, передвигая толкатель главного цилиндра, обеспечьте стабильное давление 0,2 МПа (2 кгс см2).

При закрепленном толкателе и отсутствии подтекания жидкости давление должно оставаться постоянным в течение 2 мин.

Закройте кран манометра 4 и откройте кран манометра 3. Передвигая толкатель, установите по манометру стабильное давление 10 МПа (100 кгс см2).

При закрепленном толкателе и отсутствии подтекания жидкости указанное давление должно оставаться постоянным не менее 2 мин. В противном случае переднее уплотнительное кольцо замените.
