4.1.1. Регулировка привода выключения сцепления

В приводе выключения сцепления выполняются следующие регулировки:

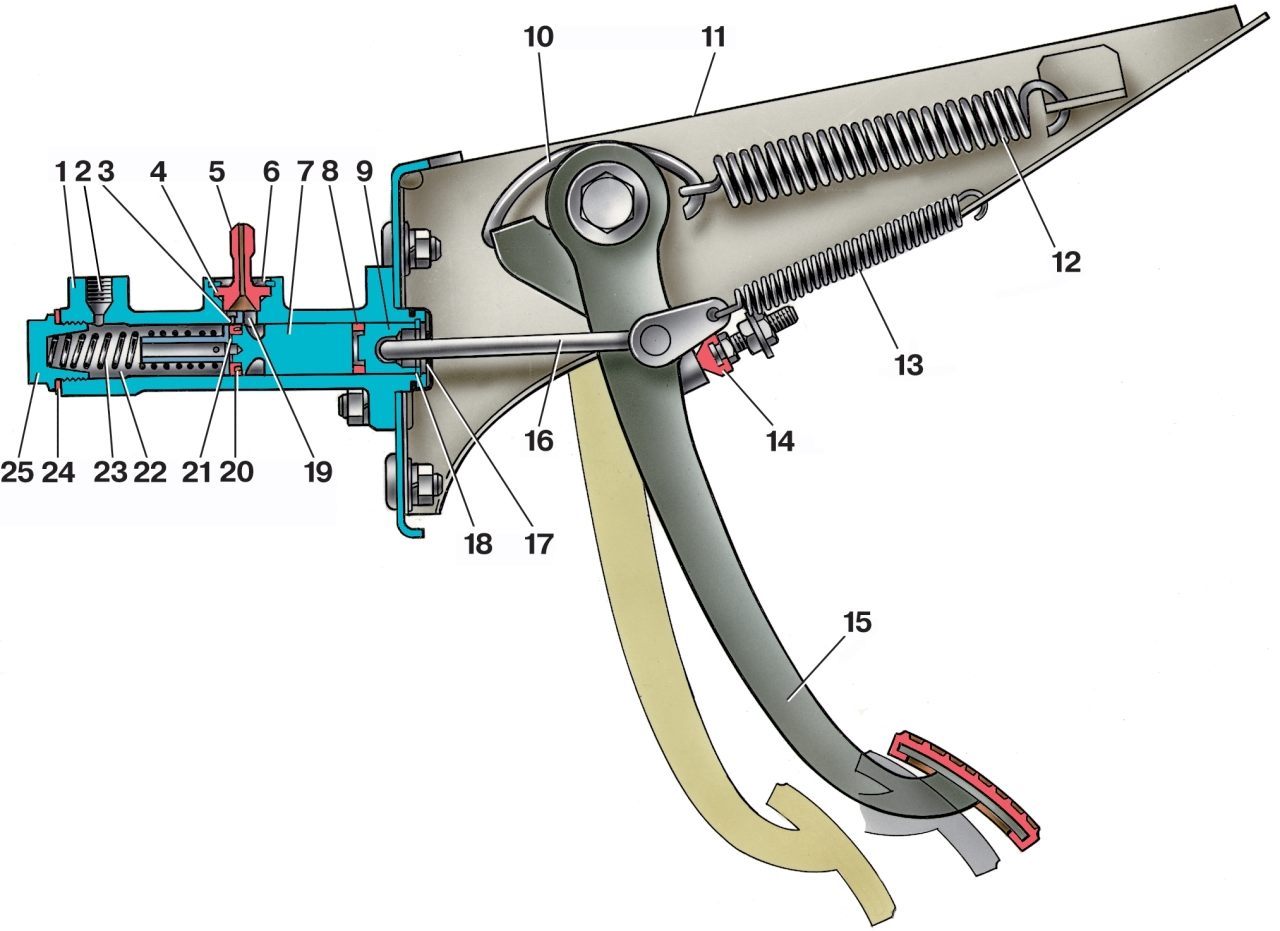

Рис. 4–2. Педаль и главный цилиндр привода сцепления: 1 — корпус главного цилиндра; 2 — гнездо; 3 — перепускное (компенсационное) отверстие; 4 — прокладка штуцера; 5 — штуцер; 6 — стопорная пружинная шайба; 7 — поршень главного цилиндра; 8 — уплотнительное кольцо; 9 — поршень толкателя; 10 — крючок; 11 — кронштейн педалей сцепления и тормоза; 12 — пружина сервопривода педали сцепления; 13 — оттяжная пружина педали сцепления; 14 — ограничитель хода педали сцепления; 15 — педаль сцепления; 16 — толкатель поршня; 17 — защитный колпачок; 18 — стопорное кольцо; 19 — впускное отверстие; 20 — уплотнительное кольцо (кольцевой клапан); 21 — перепускное отверстие поршня; 22 — рабочая полость цилиндра; 23 — пружина; 24 — прокладка; 25 — пробка

— устанавливается зазор 0,1–0,5 мм между толкателем и поршнем главного цилиндра (см. рис. 4–2). Этот зазор, необходимый для полного выключения сцепления, регулируется ограничителем 14 педали сцепления. Зазор определяется свободным ходом педали, равным 0,4–2 мм;

Рис. 3–3. Подвеска двигателя: 1 — кожух опоры; 2 — опора передней подвески двигателя; 3 — фланец блока цилиндров; 4 —кронштейн; 5 — промежуточная пластина; 6 — изолирующее пластмассовое кольцо; 7 — пружина опоры; 8 — буфер; 9 — подушка опоры; 10 — шайба; 11 — опора задней подвески двигателя; 12 — дистанционная втулка; 13 — поперечина задней подвески двигателя

— свободный ход толкателя рабочего цилиндра, равный 4–5 мм, регулируется гайкой 5 (см. рис. 3–3), которая фиксируется контргайкой 6. Величина свободного хода толкателя контролируется специальным шаблоном.

После выполнения указанных регулировок свободный ход педали сцепления, до начала выключения сцепления,  должен составлять  25–35 мм.
