16.9.2.4. Проверка обмотки возбуждения ротора

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем щеткодержатель (см. Замена щеток генератора).

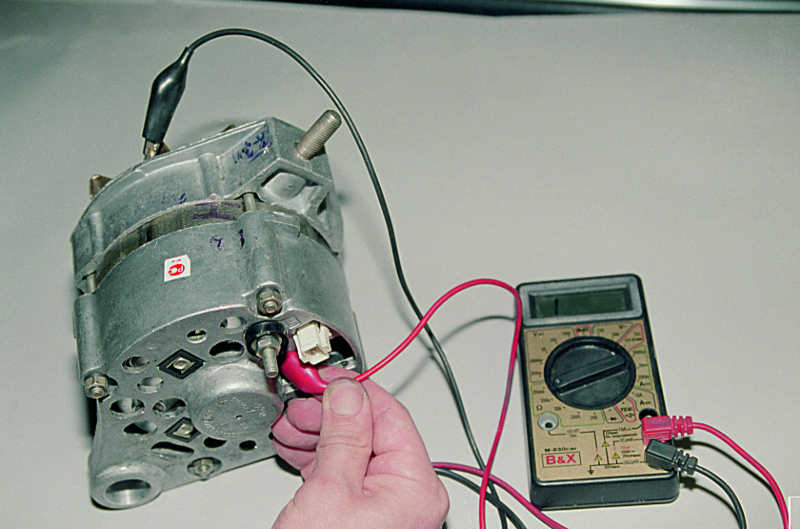

Через окно в крышке генератора проверяем ротор на короткое замыкание на корпус, соединив один вывод омметра с крыльчаткой вентилятора генератора, а другой – с контактным кольцом обмотки возбуждения.

Так же проверяем отсутствие обрыва в обмотке возбуждения, подсоединив выводы прибора к контактным кольцам.
