Снимаем стартер с двигателя (см. Замена стартера).
|

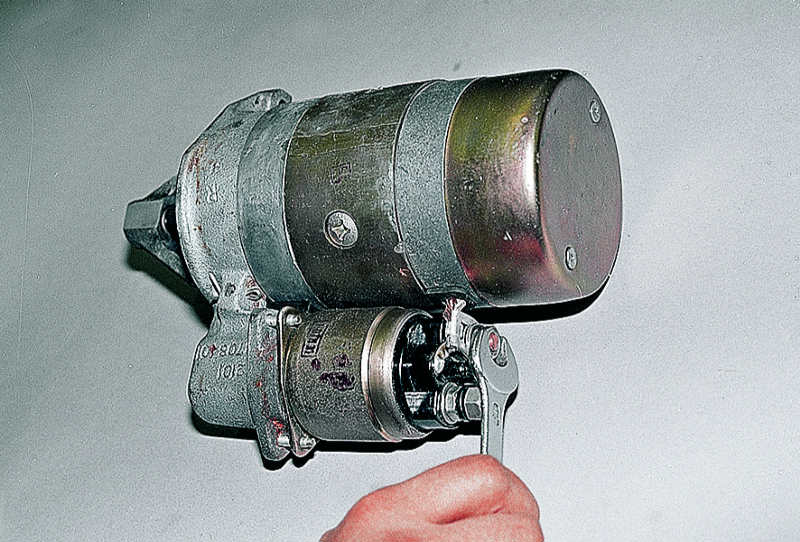

Ключом «на 13» ослабляем затяжку гайки крепления провода к тяговому реле...
|
|

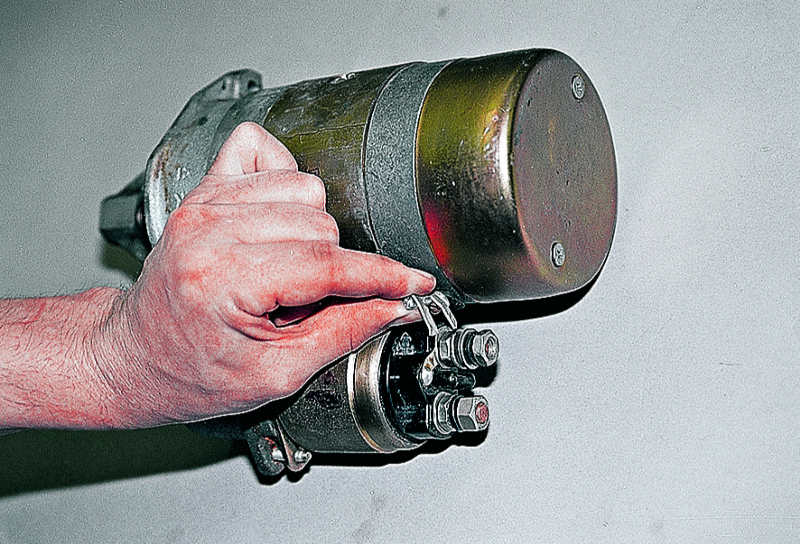

...и отсоединяем наконечник провода.
|
|

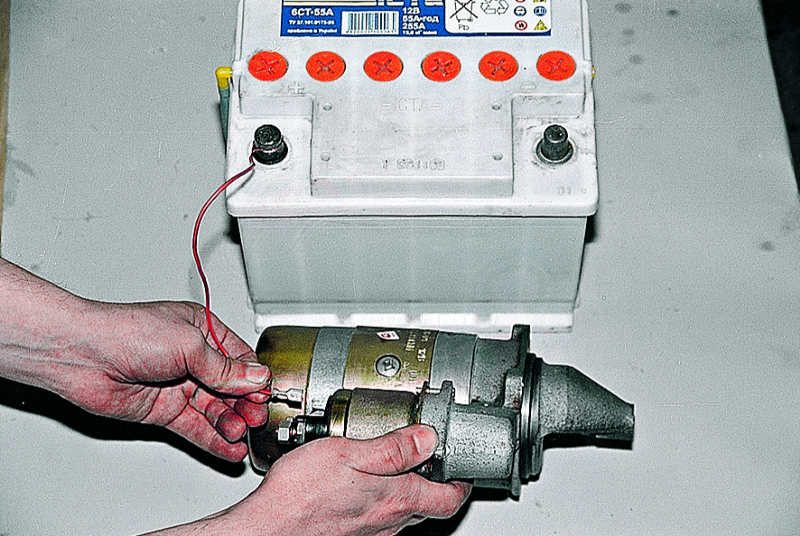

Подаем напряжение 12В на вывод реле,...
|
|

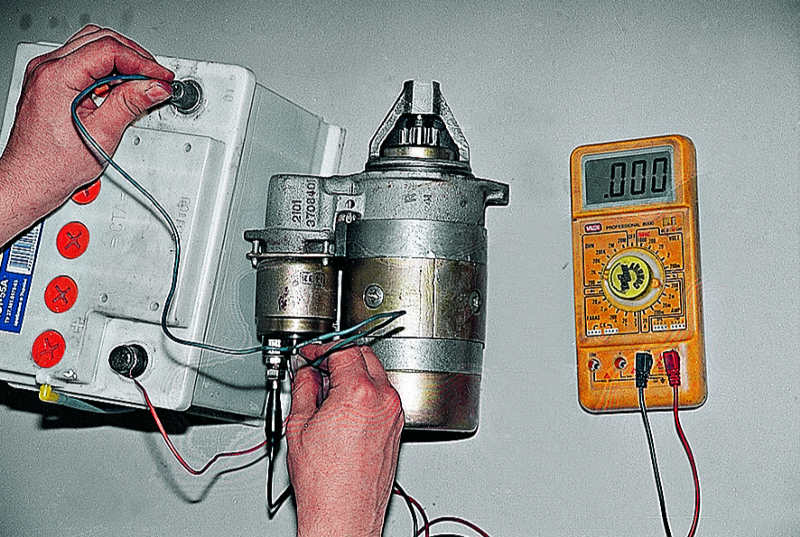

...«минус» – на корпус, а омметр подсоединяем к контактным болтам. При этом у исправного реле якорь должен выдвинуть обгонную муфту в окно передней крышки, а контактные болты – замкнуться. Неисправное тяговое реле заменяем новым.
|
|

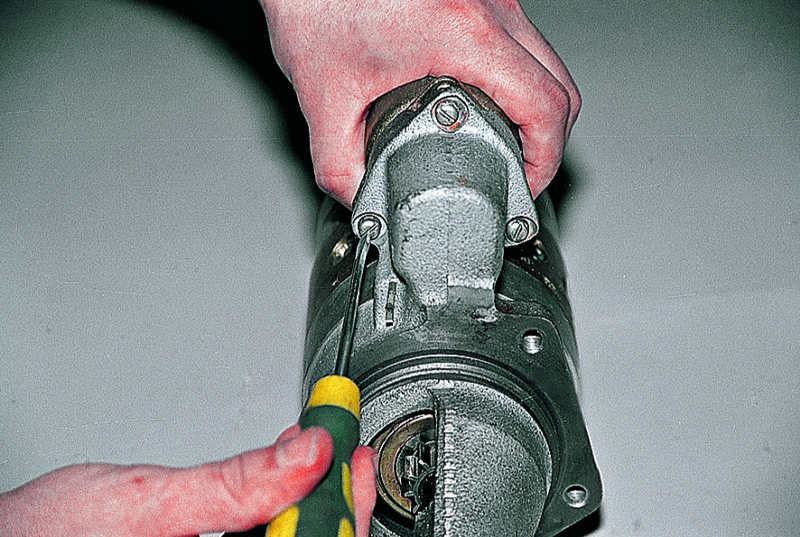

Крестообразной отверткой отворачиваем три винта...
|
|

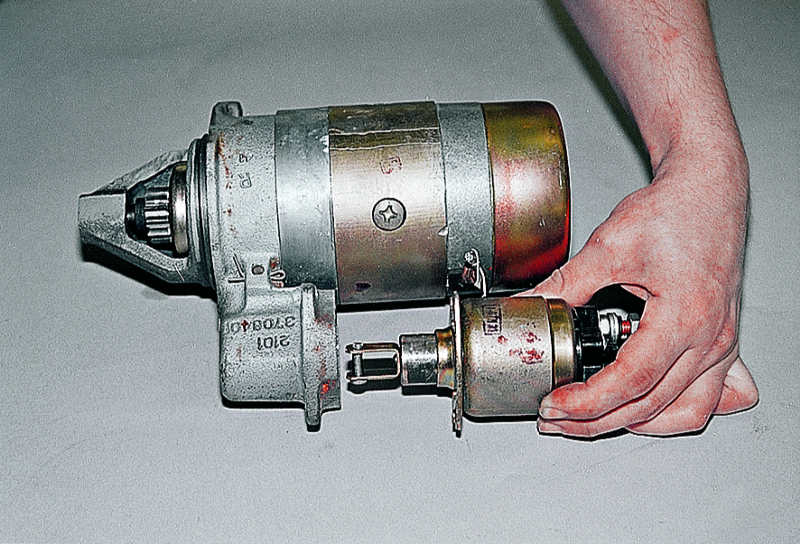

...и снимаем тяговое реле.
|
|

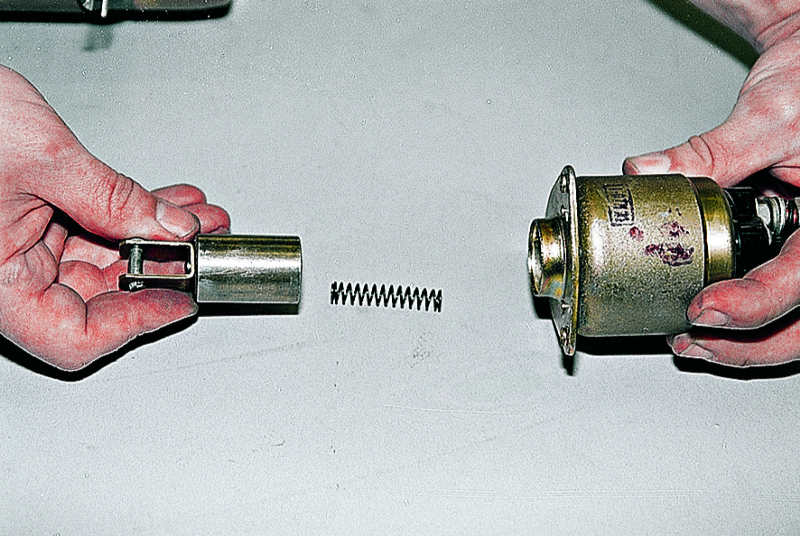

Из корпуса реле вынимаем шток с пружиной.
|
Новое тяговое реле устанавливаем в обратной последовательности.
|

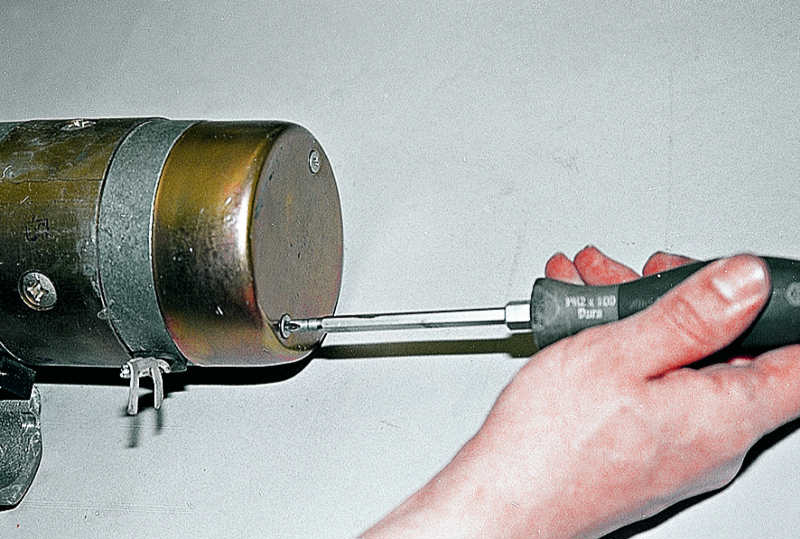

Для дальнейшей разборки стартера крестообразной отверткой отворачиваем два винта...
|
|

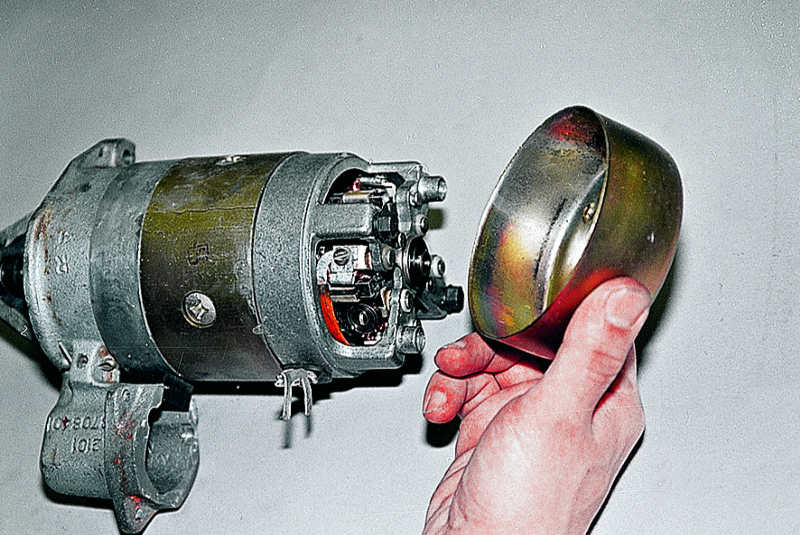

...и снимаем крышку.
|
|

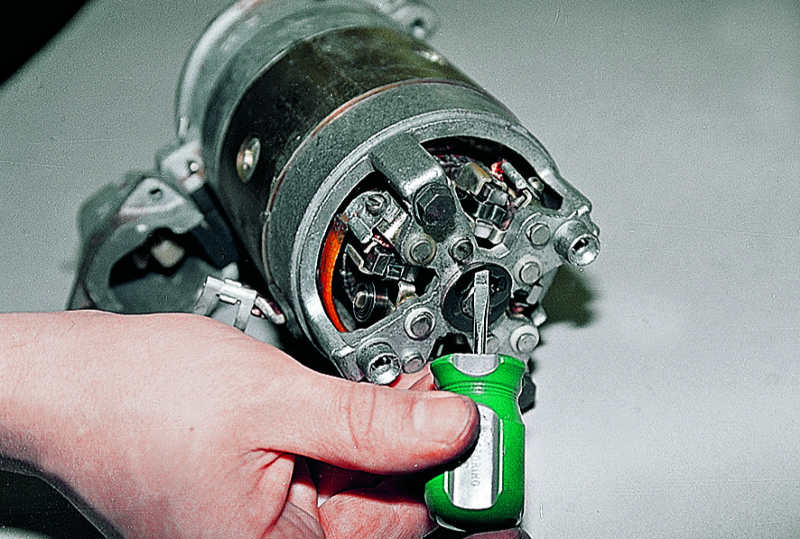

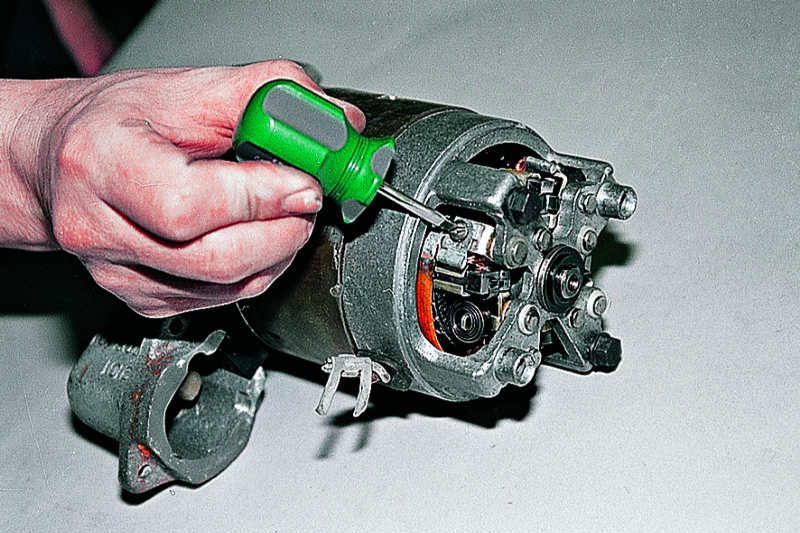

Для проверки состояния щеток шлицевой отверткой отворачиваем винт крепления контактного провода...
|
|

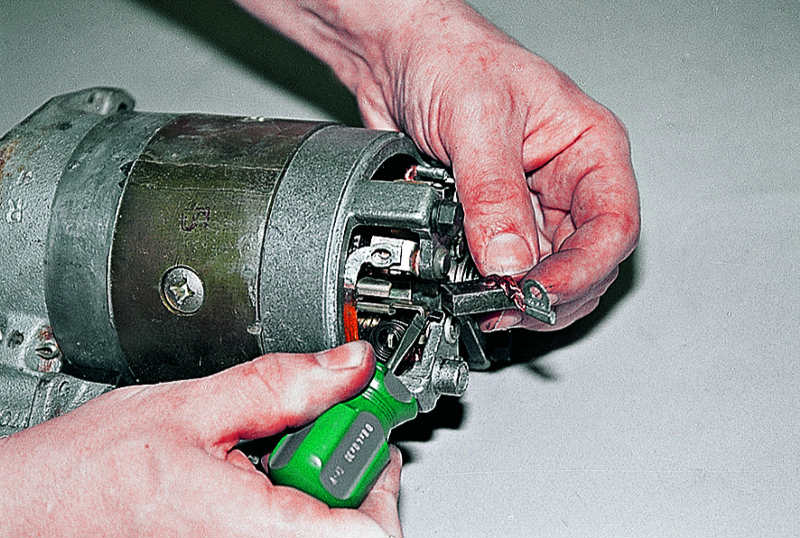

...и, отжав отверткой пружину, извлекаем щетку. Таким же способом извлекаем три оставшиеся щетки. Щетки, изношенные до высоты 12 мм и менее, заменяем.
|
|

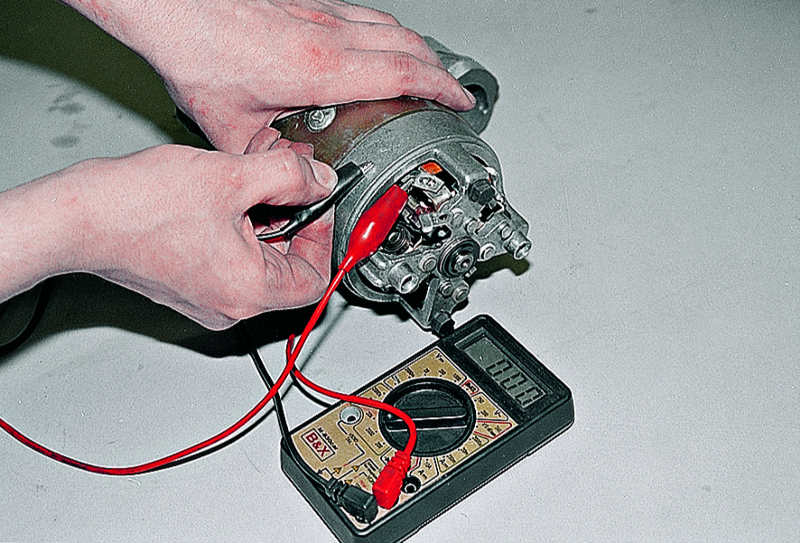

Подсоединяя омметр по очереди к выводам обмоток статора, проверяем их на замыкание на корпус и на межвитковое замыкание. При этом убеждаемся, что свободные выводы обмоток изолированы от корпуса.
|
|

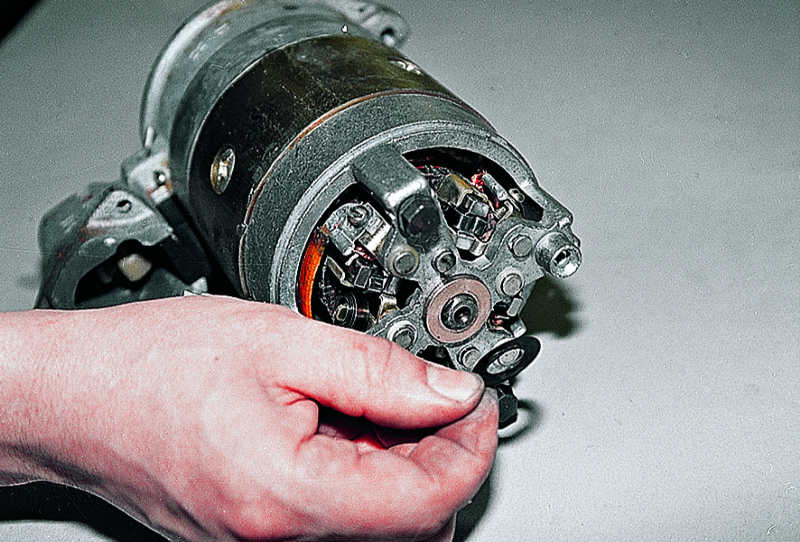

Поддев отверткой, снимаем стопорное кольцо.
|
|
Снимаем с оси шайбу.
|
|

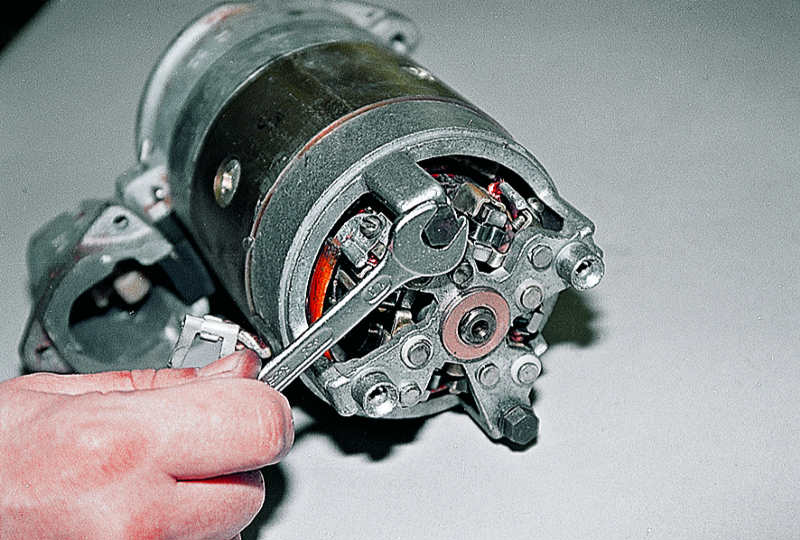

Ключом «на 10» отворачиваем два стяжных болта...
|
|

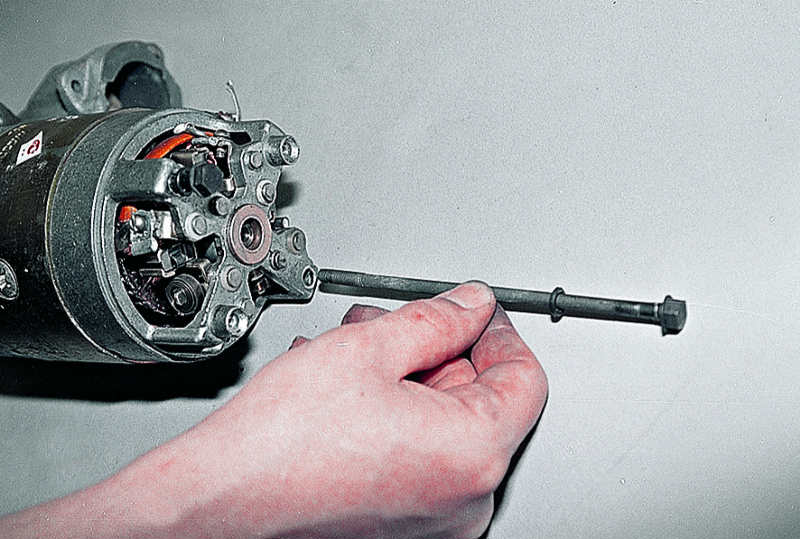

...и вынимаем их.
|
|

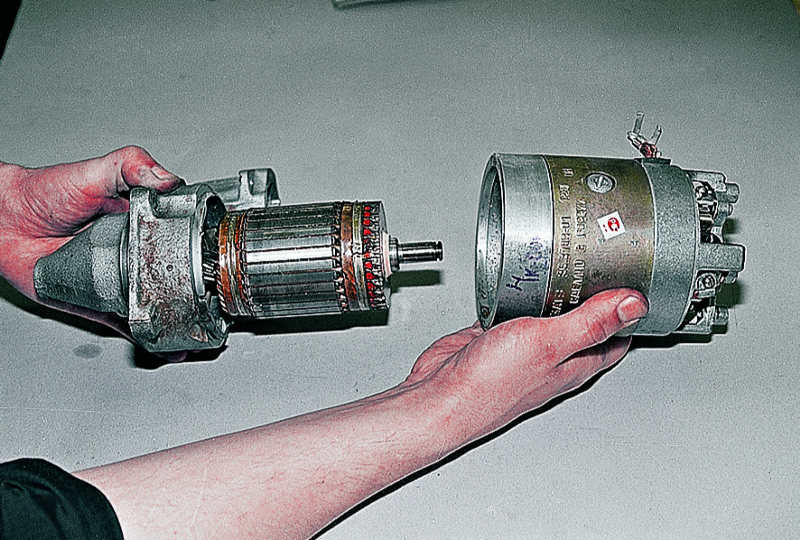

Разъединяем корпус стартера и вынимаем из него изоляционные трубки стяжных болтов.
|
Внешним осмотром проверяем состояние коллектора и обмоток. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе лучше заменить якорь. Задиры и наволакивание бронзы от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.
|

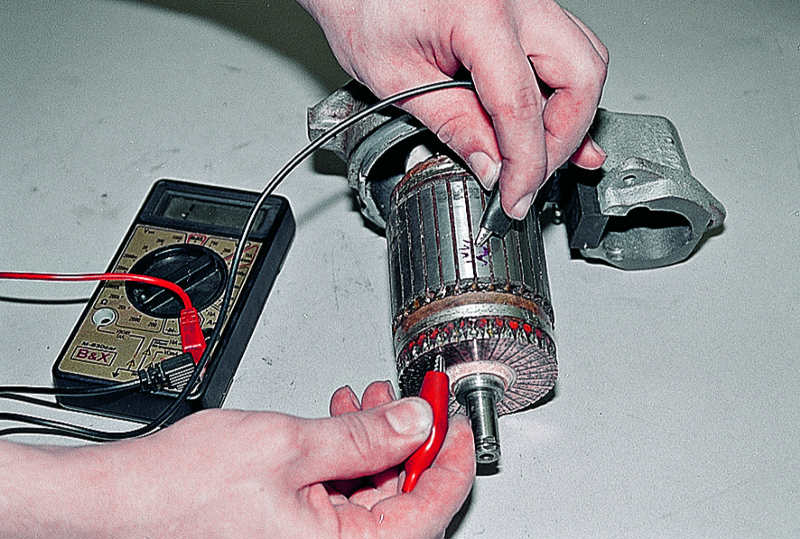

Омметром проверяем обмотки якоря на короткое замыкание. Неисправный якорь заменяем.
|
|
Из крышки привода вынимаем резиновый уплотнитель.
|
|

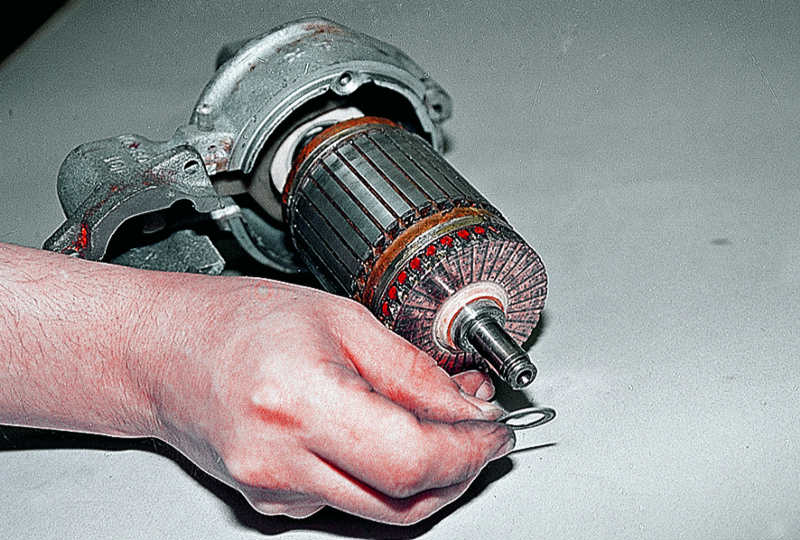

Снимаем с оси якоря регулировочную шайбу. При сборке ее необходимо установить на место.
|
|
Расшплинтовываем ось рычага.
|
|

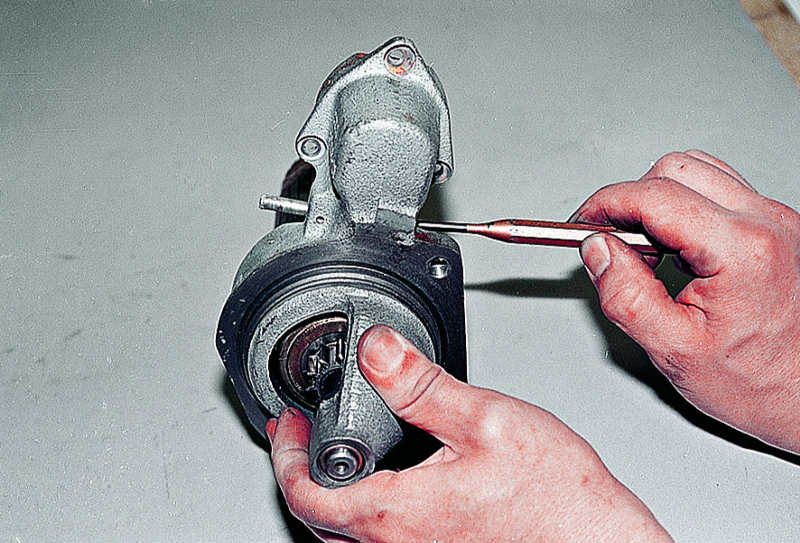

Бородком выбиваем ось...
|
|

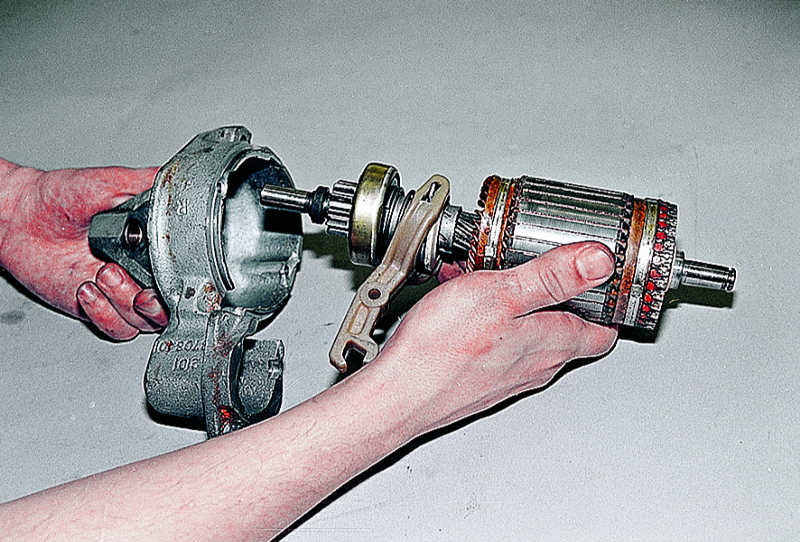

...и вынимаем якорь с приводом.
|
|

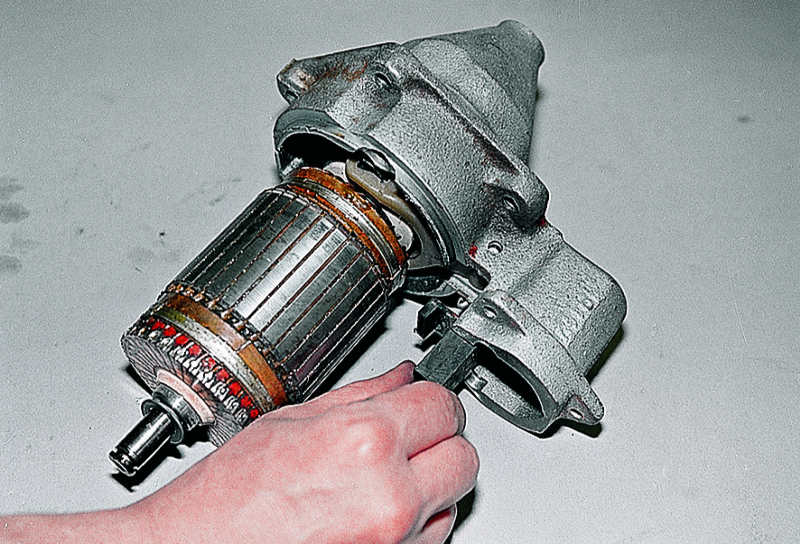

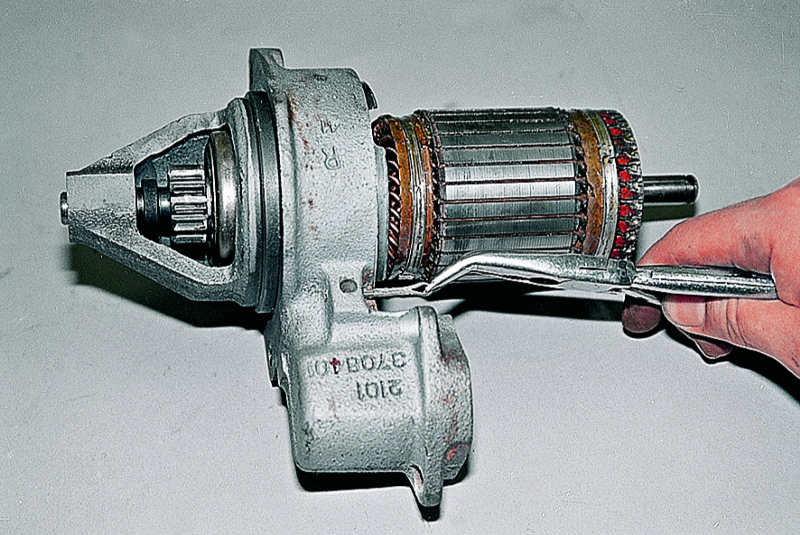

Поддев отверткой, снимаем рычаг привода обгонной муфты.
|
Шестерня должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и забоин на заходной части зубьев. При износе шестерни или неисправности муфты меняем узел в сборе.
|

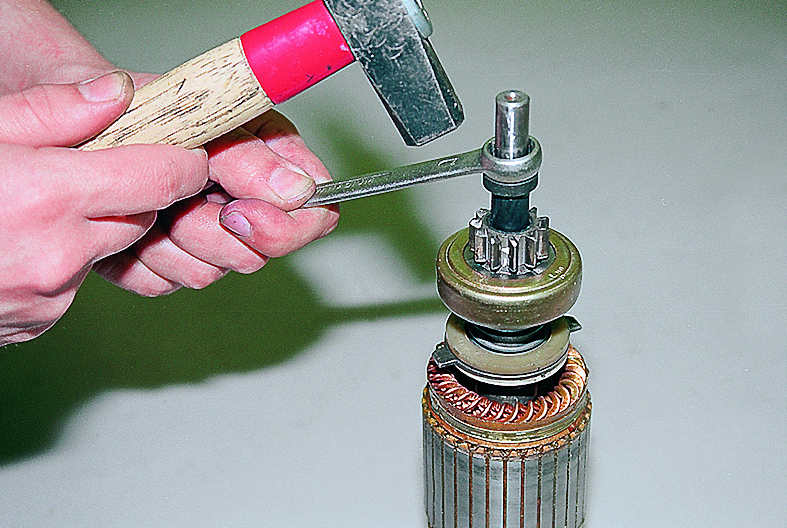

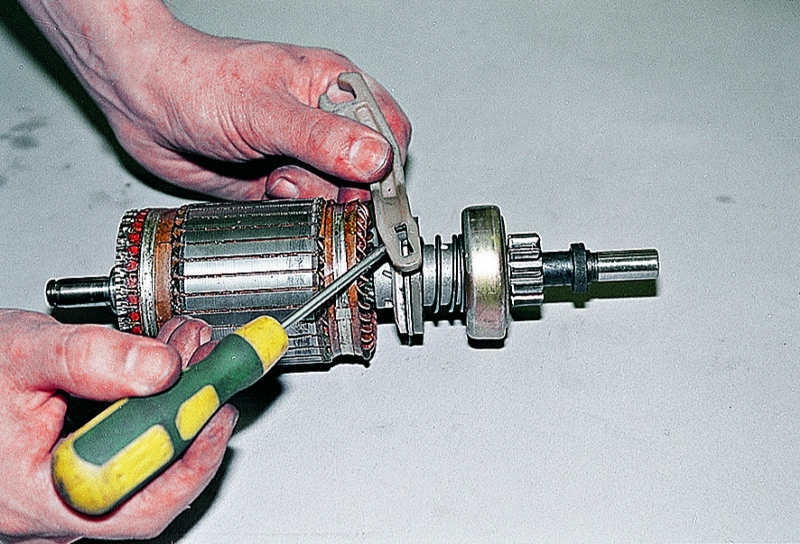

Оперев ось якоря на деревянный брусок, через ключ «на 13» сбиваем ограничитель со стопорного кольца.
|
|

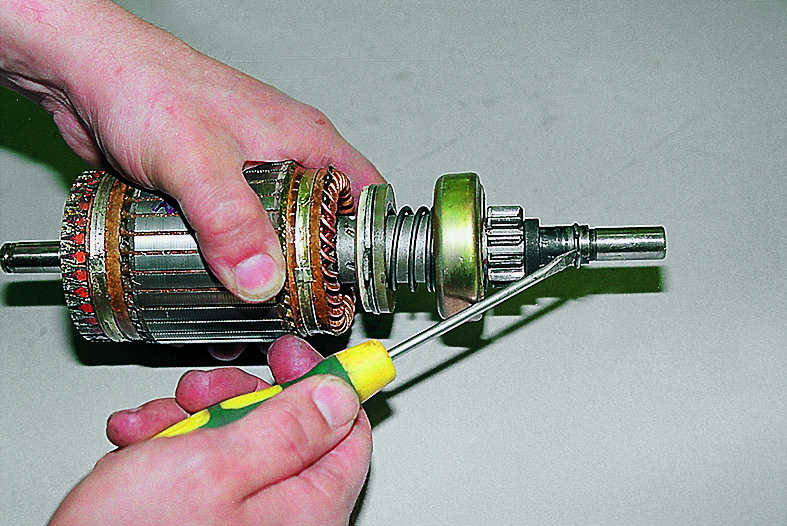

Поддев отверткой, снимаем стопорное кольцо.
|
|

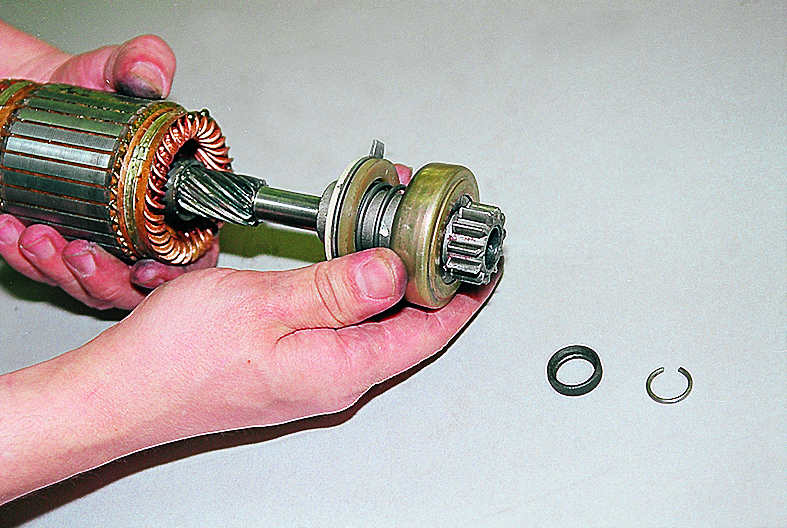

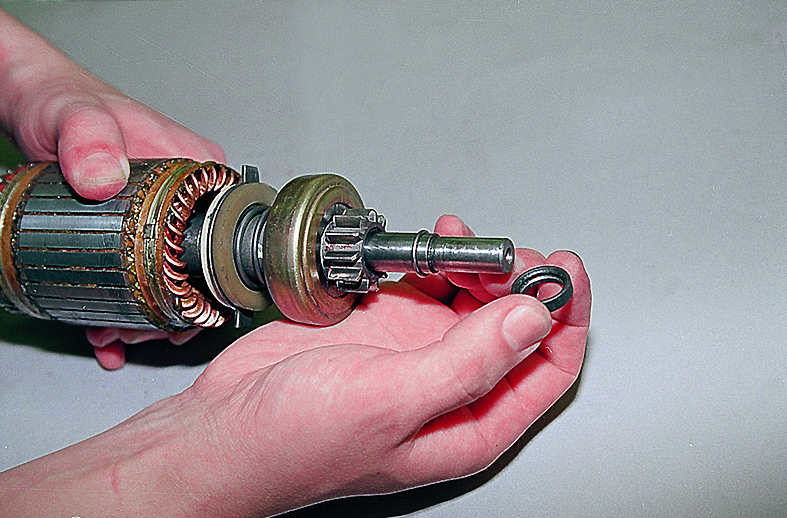

Снимаем с оси ограничитель и обгонную муфту в сборе с шестерней привода.
|
|
Поменяв муфту в сборе, ставим на место стопорное кольцо и надеваем ограничитель конусной проточкой к обмотке якоря.
Ограничитель напрессовываем на стопорное кольцо ударами молотка через ключ «на 13».
|
Сжатым воздухом удаляем угольную пыль из корпуса и щеткодержателя. Поводковое кольцо и контактирующие с ним пластмассовые поверхности смазываем Литолом-24 или смазкой №158. Опорные подшипники – втулки ротора, винтовые шлицы вала якоря и ступицу обгонной муфты смазываем моторным маслом.
Дальнейшую сборку проводим в порядке, обратном разборке.
|

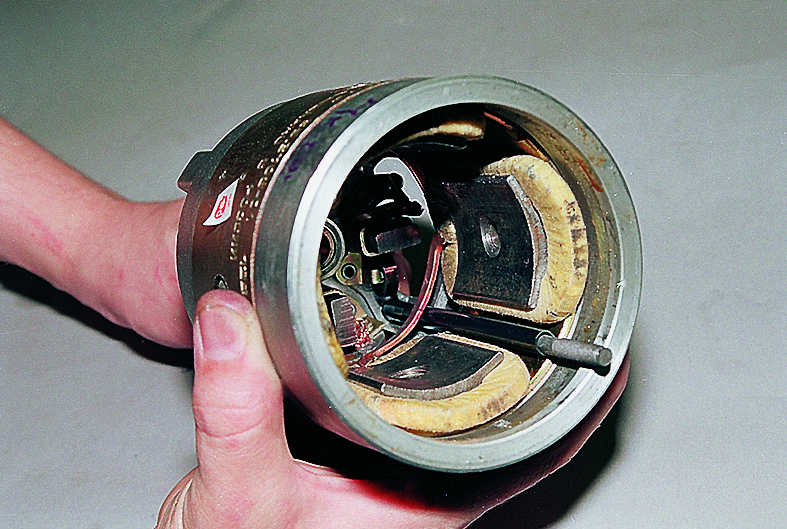

Перед сборкой стартера вставьте стяжные болты корпуса в соответствующие отверстия.
|
|
ВНИМАНИЕ! Если изолированным был только один болт, изоляционную трубку при сборке стартера надеваем на тот, который может касаться медной шины, соединяющей обмотки статора стартера.
|
|

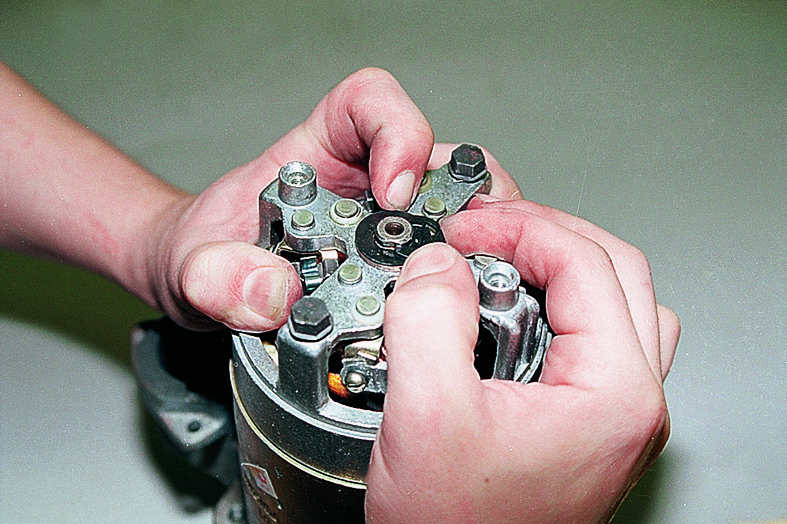

Чтобы защелкнуть стопорное кольцо, поджимаем якорь стартера через втулку крышки со стороны привода.
|
|
