5.3. Проверка приборов зажигания на стендеПредварительная проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой распределителя зажигания
на стенд проверьте состояние контактов прерывателя (не заедает ли
на оси рычажок с подвижным контактом) и усилие прижатия контактов,
которое должно быть 4,9–5,88 Н (500–600 гс). |
| 2. Проверьте износ текстолитовой колодки рычажка
прерывателя. В случае износа установите требуемый зазор между контактами
прерывателя. Если рычажок заедает на оси или ослабла его пружина,
замените контактную группу. |
| 3. Если контакты прерывателя загрязнены, пригорели
или подверглись эрозии, то зачистите их бархатным надфилем. Применять
для этой цели шлифовальную шкурку и другие абразивные материалы нельзя. |
| 4. После зачистки протрите контакты прерывателя
замшей, смоченной в бензине. Затем оттяните рычажок, чтобы испарился
бензин, и протрите контакты еще раз сухой замшей. Вместо замши можно
применять любой материал, не оставляющий волокон. |
| 5. Контакты должны соприкасаться всей поверхностью.
Если этого не происходит, то, подгибая кронштейн стойки, отрегулируйте
положение неподвижного контакта. Нельзя подгибать рычажок с подвижным
контактом. |
| 6. Протрите крышку распределителя зажигания
от грязи и масла. |
| 7. Слегка приподняв крышку распределителя зажигания,
проверьте, находится ли контакт ротора против электрода крышки в момент
размыкания контактов прерывателя. |
|
Проверка работы
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите распределитель зажигания на
контрольно-испытательный стенд для проверки приборов зажигания и соедините
его с электродвигателем, частота вращения которого регулируется. |
| 2. Выполните соединения с катушкой зажигания
и с аккумуляторной батареей стенда (см. рис. Схема
системы зажигания). Четыре клеммы крышки соедините с искровыми
разрядниками, зазор между электродами которых регулируется. |
| 3. Установите зазор 5 мм между электродами
разрядников, включите электродвигатель стенда и вращайте валик распределителя
зажигания несколько минут по часовой стрелке с частотой 2000 мин–1.
Затем увеличьте зазор между электродами до 10 мм и следите, нет ли
внутренних разрядов в распределителе. Они выявляются по звуку или
по ослаблению и перебою искрения на разряднике испытательного стенда. |
| 4. Во время работы распределитель зажигания
не должен производить значительного шума при любой частоте вращения
валика. |
|
Снятие характеристики автоматического опережения зажигания

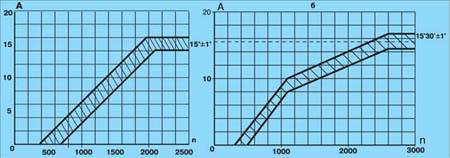

Характеристика центробежного регулятора
|
а – распределителя зажигания Р-125;
б – распределителя зажигания 30.3706-01;
А – угол опережения зажигания, град;
|
n – частота вращения валика распределителя
зажигания, мин–1 |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите распределитель зажигания на
стенд и выполните электрические соединения в соответствии с инструкцией
на стенд. Установите зазор 7 мм между электродами разрядника. |
| 2. Включите электродвигатель стенда и вращайте
валик распределителя зажигания с частотой 150–200 мин–1.
По градуированному диску стенда отметьте значение в градусах, при
котором наблюдается одно из четырех искрений. |
| 3. Повышая ступенчато частоту вращения на
200–300 мин–1, определяйте по диску число градусов опережения
зажигания, соответствующее каждой частоте вращения валика распределителя
зажигания. |
| 4. Полученную характеристику центробежного регулятора
опережения зажигания сопоставьте с характеристикой на рис. Характеристика
центробежного регулятора. |
| 5. Если характеристика отличается от приведенной
на рисунке, то ее можно привести в норму подгибанием стоек пружин
грузиков центробежного регулятора. До 1100 мин–1 – подгибайте
стойку тонкой пружины, а свыше 1100 мин–1 – толстой. Для
уменьшения угла увеличивайте натяжение пружин, а для увеличения –
уменьшайте. |
|
Снятие характеристики вакуумного регулятора опережения зажигания
Характеристика вакуумного регулятора распределителя
зажигания 30.3706-01
|
|
А – угол опережения зажигания;
Р – разрежение, мм. рт. ст. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите распределитель зажигания на
стенд и выполните соединения в соответствии с инструкцией на стенд. |
| 2. Включите электродвигатель стенда и вращайте
валик распределителя зажигания с частотой 1000 мин–1. По
градуированному диску отметьте значение в градусах, при котором происходит
одно из четырех искрений. |
| 3. Плавно увеличивая разрежение, через каждые
20 мм рт. ст. отмечайте число градусов опережения зажигания относительно
первоначального значения. |
| 4. Полученную характеристику сравните с характеристикой
на рис. Характеристика вакуумного регулятора
распределителя зажигания 30.3706-01. Обратите внимание на четкость
возврата в исходное положение после снятия вакуума подвижной пластины
26 (см. рис. Распределитель зажигания 30.3706-01)
прерывателя. |
|
Проверка угла замкнутого состояния контактов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите распределитель на испытательный
стенд и снимите с него крышку. Выполните соединения в соответствии
с инструкцией на стенд. |
| 2. Включите электродвигатель стенда и доведите
частоту вращения валика распределителя зажигания до 1000 мин–1. |
| 3. По освещенным участкам шкалы замерьте величину
угла замкнутого состояния контактов, которая должна быть 55±3°. |
| 4. Затем проверьте углы между моментами размыкания
контактов по цилиндрам относительно первого (асинхронизм), которые
не должны отличаться от номинальных более чем на ±1°. |
|
Проверка сопротивления изоляции
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Сопротивление изоляции между различными клеммами и
массой должно быть проверено мегомметром. Сопротивление между низковольтной
клеммой прерывателя и массой измеряйте при разомкнутых контактах прерывателя.
Сопротивление изоляции при 25±5° С должно быть не менее 10 МОм. |
|
Проверка конденсатора
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Емкость конденсатора, замеряемая в диапазоне частоты
между 50 и 1000 Гц, должна находиться в пределах 0,20–0,25 мкФ. |
|
|
