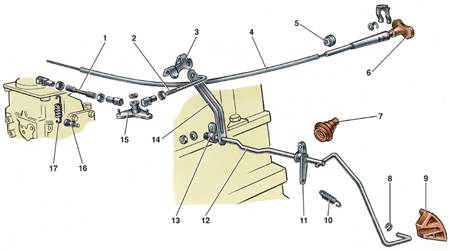

4.2.5. Снятие и установка карбюратора на автомобилеПривод управления карбюратором
1 – поперечная тяга;
2 – продольная тяга;
3 – скоба крепления тяги;
4 – трос управления воздушной заслонкой;
5 и 7 – уплотнители;
6 – рукоятка троса;
8 – стопорная шайба;
|
9 – педаль управления дроссельными
заслонками;
10 и 17 – возвратные пружины;
11 – рычаг;
12 – валик;
13 – кронштейн крепления валика;
14 – рычаг;
15 – промежуточный рычаг;
16 – винт возвратной пружины |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите воздушный фильтр. |
| 2. Отсоедините от рычага привода дроссельной
заслонки тягу 1 и возвратную пружину 17. Отсоедините от карбюратора
трос 4 привода воздушной заслонки. |
| 3. Отсоедините от карбюратора шланги. Концы
шлангов подвода топлива и охлаждающей жидкости закройте пробками,
чтобы не допустить утечки топлива и жидкости. |
| 4. Снимите карбюратор. Закройте заглушкой
входное отверстие впускного трубопровода. |
| 5. Установку карбюратора выполняйте в порядке,
обратном снятию. После установки отрегулируйте привод дроссельных
заслонок карбюратора, а также холостой ход двигателя. |
|
|
|
