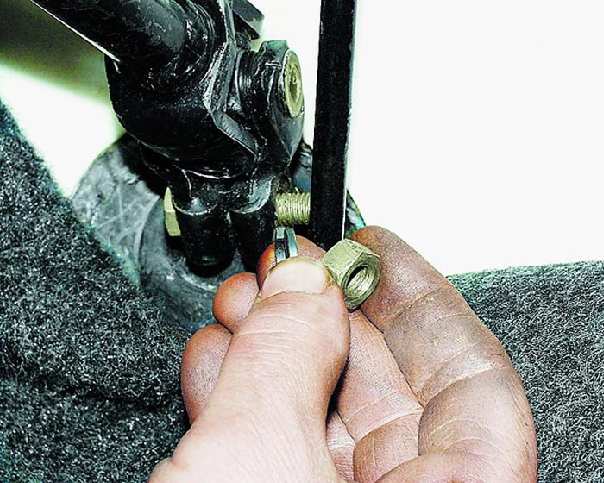

1. Изнутри салона отверните гайку стяжного болта вилки карданного шарнира промежуточного вала. Обратите внимание: под гайкой установлена пружинная шайба. |

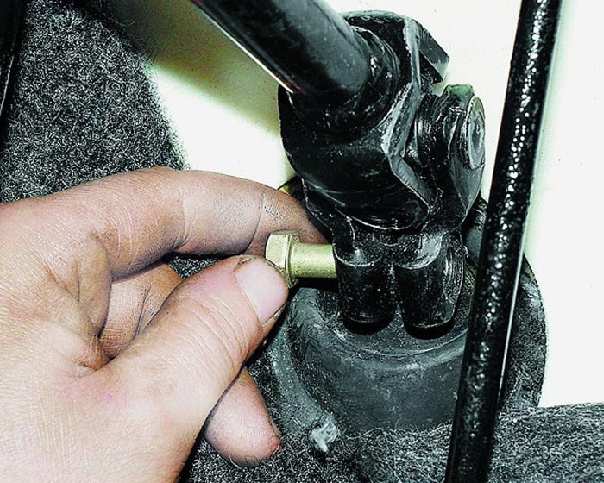

2. Выньте стяжной болт.
|
3. Отсоедините оба наружных наконечника от поворотных рычагов
(подробнее см. подраздел 6.4.).
|
|
|
|
|
|

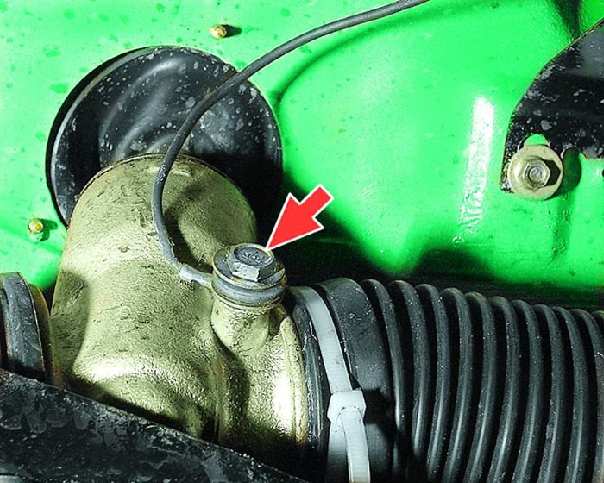

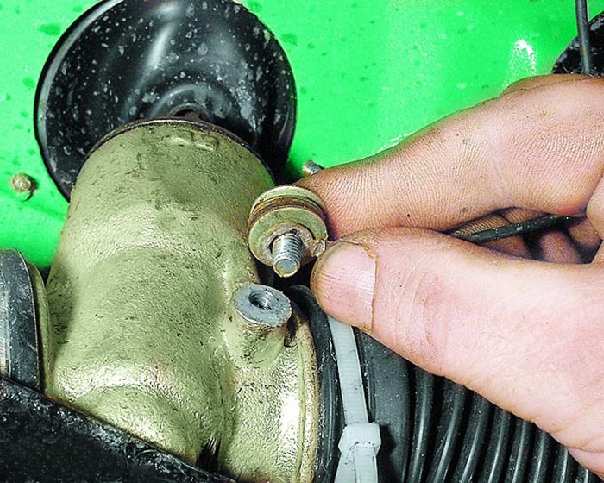

4. Отверните болт крепления и...
|
5. ...отсоедините провод "массы" от картера рулевого механизма.
|

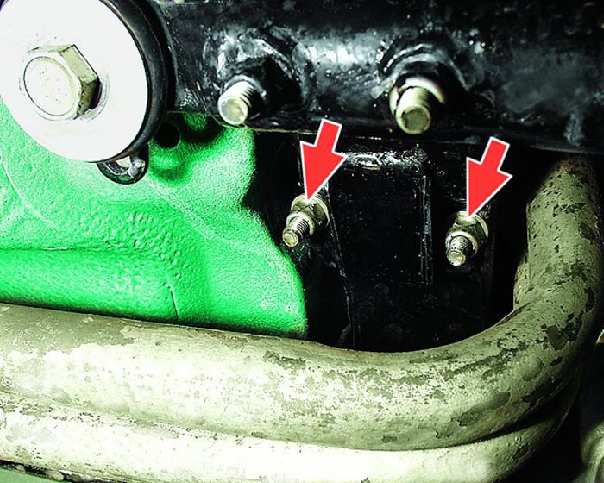

6. Отверните по две гайки стремянок крепления рулевого механизма к кронштейну с каждой стороны. |
|
|
|
|
|

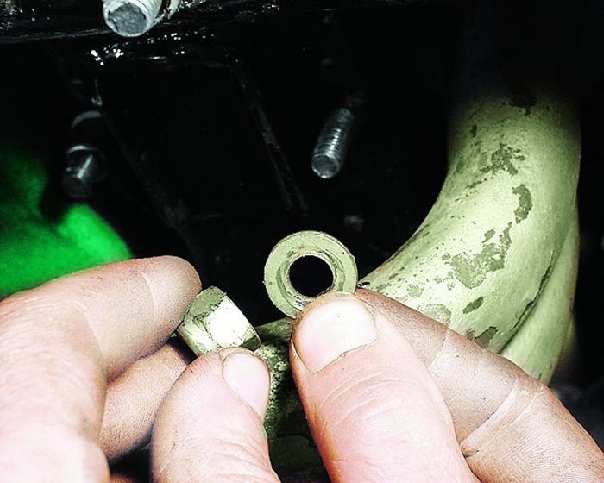

7. Обратите внимание: под каждой гайкой установлена плоская шайба.
|

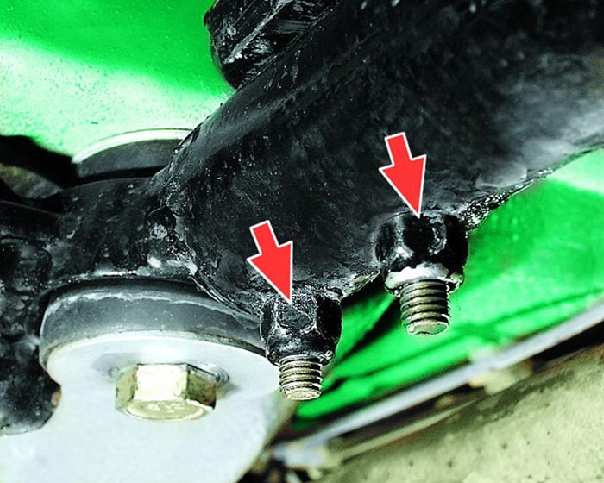

8. Отверните с каждой стороны по две гайки болтов крепления кронштейна рулевого механизма к подрамнику. Обратите внимание, что гайки самоконтрящиеся. |

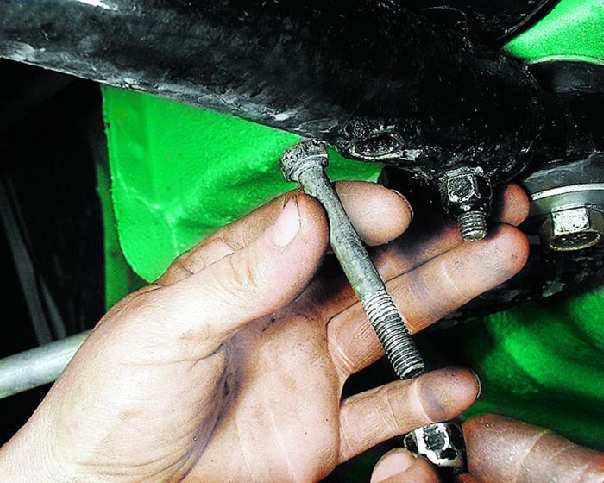

9. Выньте болты крепления кронштейна.
|
|
|
|
|
|

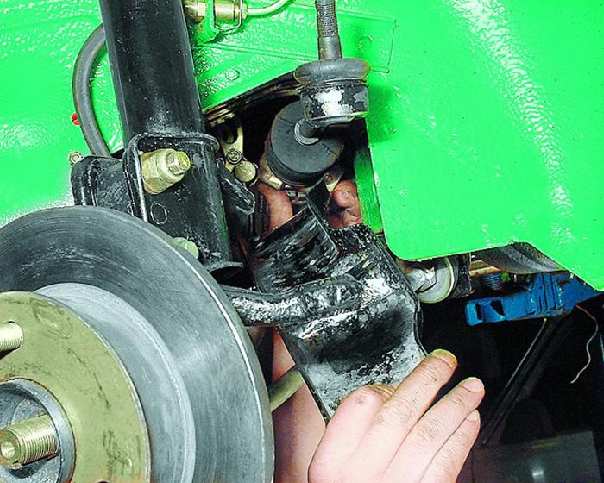

10. Приподняв рулевой механизм, выньте из-под него кронштейн.
|

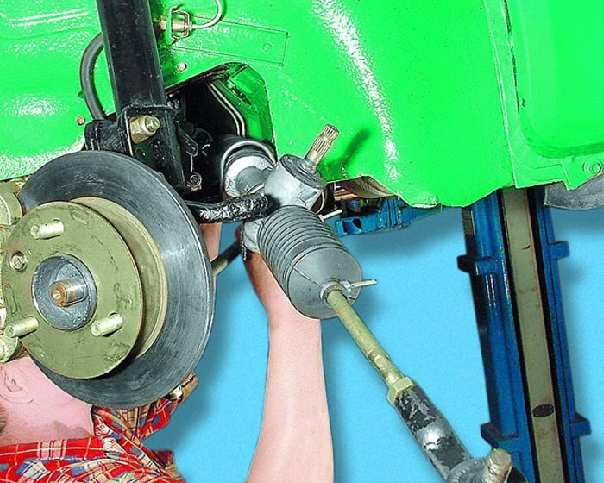

11. Выведите вал приводной шестерни из вилки карданного шарнира промежуточного вала и снимите рулевой механизм через нишу левого колеса. |

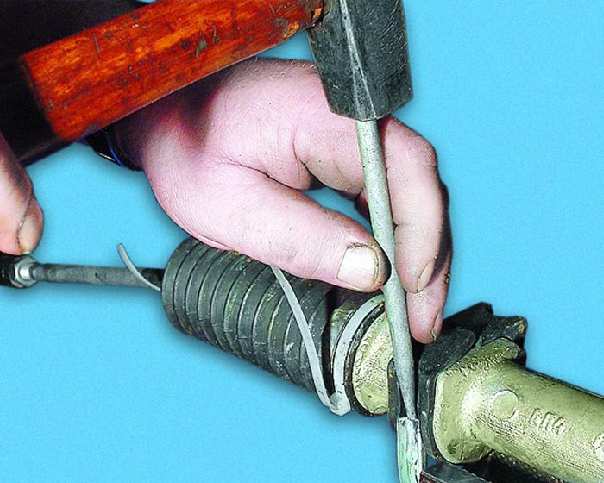

12. Снимите две скобы втулок опор рулевого механизма. При необходимости
сбейте их с помощью бородка.
|
|
|
|
|
|

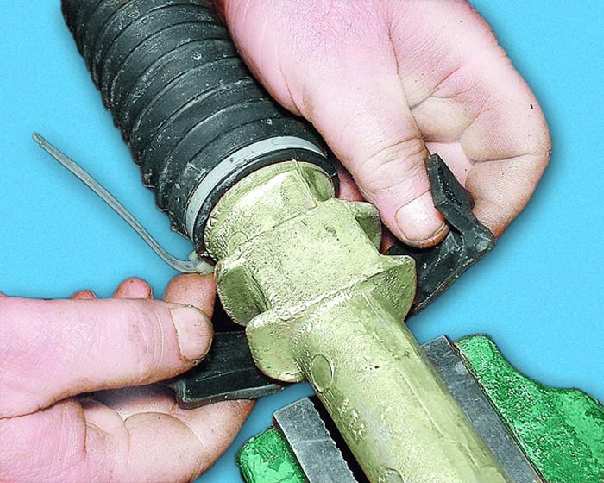

13. Снимите две втулки опоры рулевого механизма. Порванные или потерявшие эластичность втулки замените. |

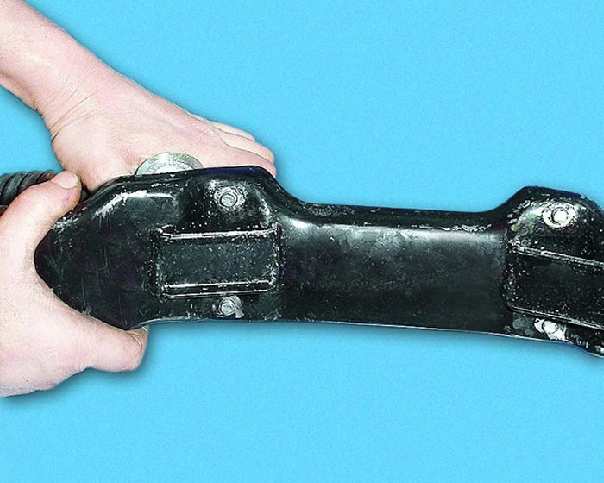

14. Перед установкой рулевого механизма проверьте, чтобы стремянки свободно входили в отверстия кронштейна. При необходимости подогните стремянки. |

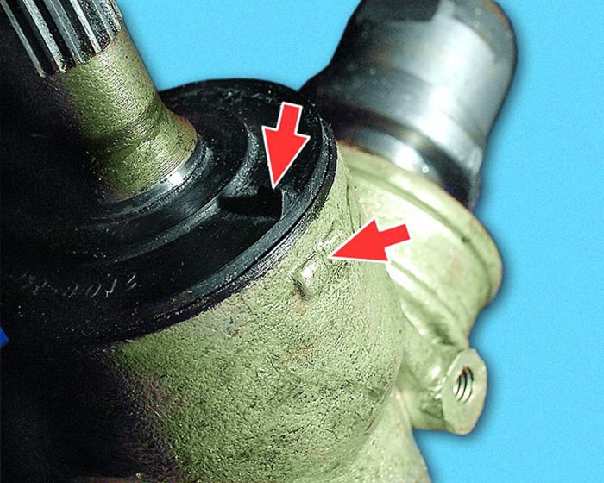

15. Совместите метки на картере рулевого механизма и пыльнике.
|
|
|
|
|
|

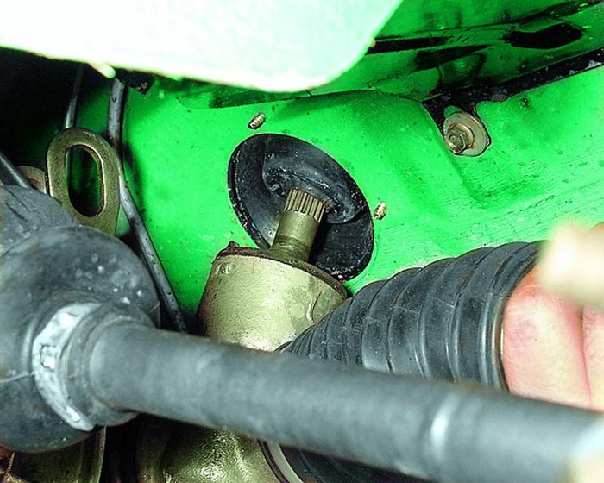

16. Установите рулевой механизм, введя в отверстие щита
передка вал приводной шестерни механизма.
|

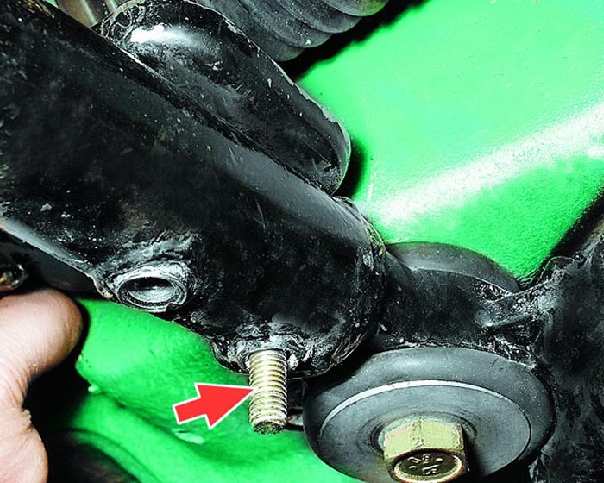

17. Установите на место кронштейн и вставьте в отверстия кронштейна и подрамника левый задний болт крепления кронштейна, так как после соединения вала с вилкой сделать это не удастся. Затем... |

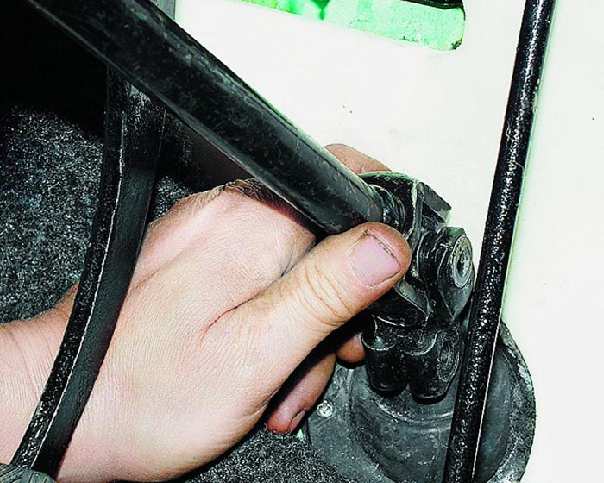

18. ...помощник должен вставить вал приводной шестерни механизма в вилку карданного шарнира промежуточного вала. Далее установите рулевой механизм в порядке, обратном снятию. |
