6.3. Замена подшипников вала рулевого управления
|
Вам потребуются |
- головка сменная "на 24"
- удлинитель
- вороток
- ключи "на 10", "на 13"
- отвертка
- оправки для выпрессовки и запрессовки подшипников вала рулевого управления
- молоток
|
Перед началом работы
Отсоедините провод от клеммы "-" аккумуляторной батареи.
Снимите рулевое колесо (см. подраздел 6.1.),
выньте комбинацию приборов из панели приборов (см. подраздел
8.6.1.), снимите промежуточный вал рулевого управления (см.
подраздел 6.2.).
В рулевой колонке применяются два шариковых подшипника 2108-3401120
(такие же, как на переднеприводных моделях ВАЗ). Маркировка ГПЗ наносится на
боковой части наружного кольца подшипника. Номер подшипника (по ГПЗ) - 1000805.
| ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
|

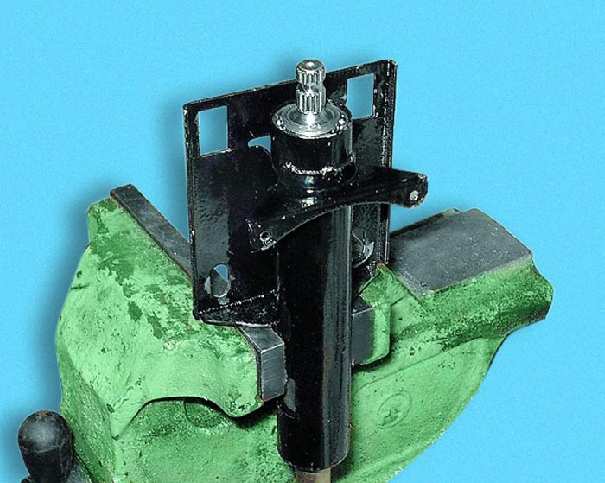

1. Установите кронштейн в сборе с валом рулевой колонки
в тиски и...
|

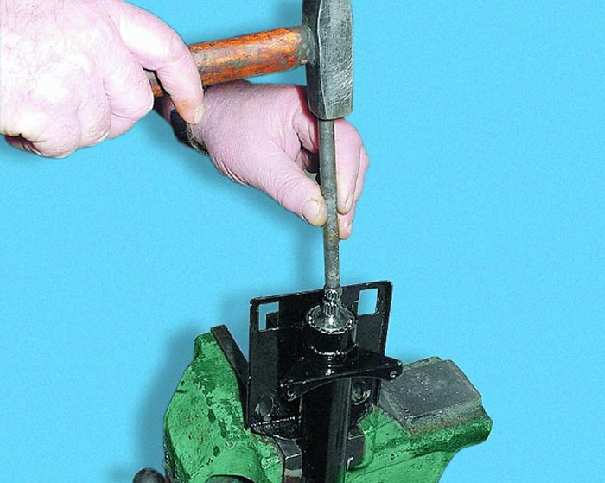

2. ...используя оправку из мягкого металла, выбейте вал
рулевой колонки из кронштейна.
|
3. Выньте вал из кронштейна.
|
|
|
|
|
|

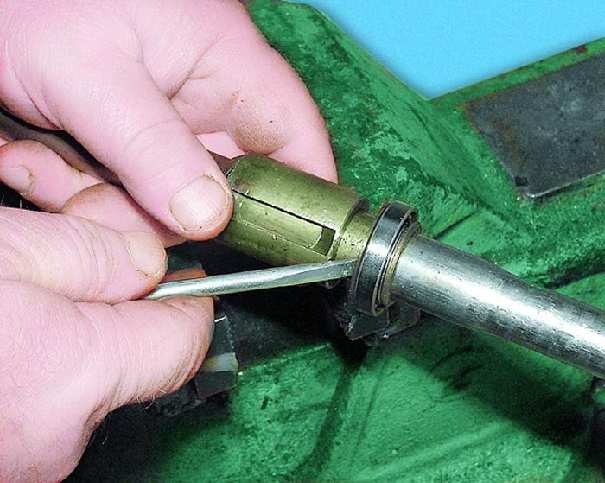

4. Отверткой снимите подшипник с вала рулевой колонки.
|

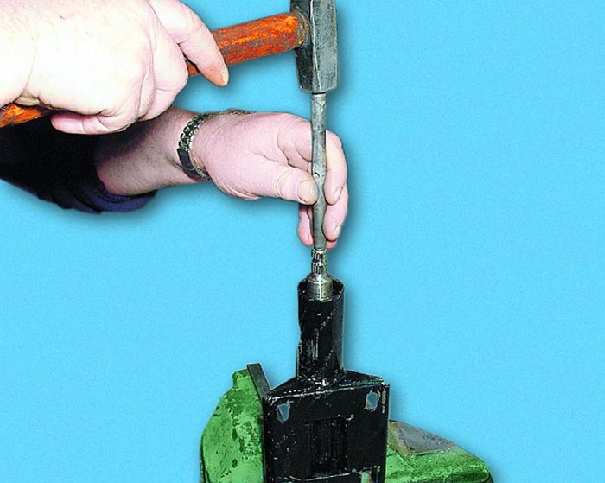

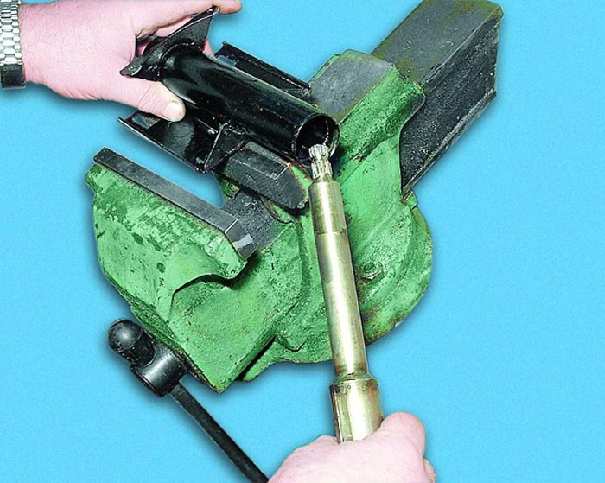

5. Вставьте вал в кронштейн и ударами молотка через оправку
из мягкого металла выпрессуйте второй подшипник.
|

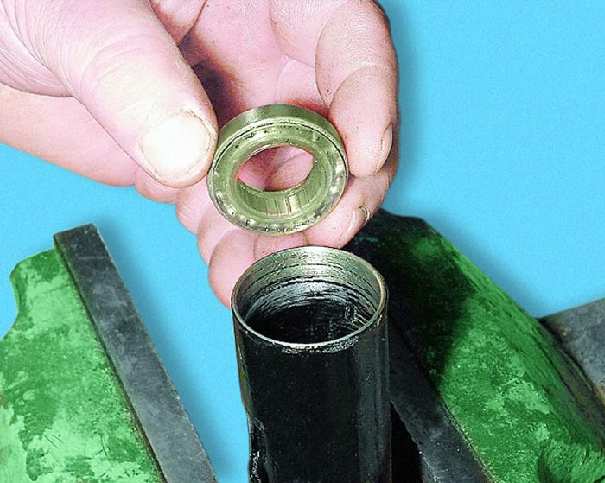

6. Установите новый подшипник в кронштейн
вала рулевой колонки так, чтобы узкий фланец втулки подшипника был
направлен наружу.
|
|
|
|
|
|

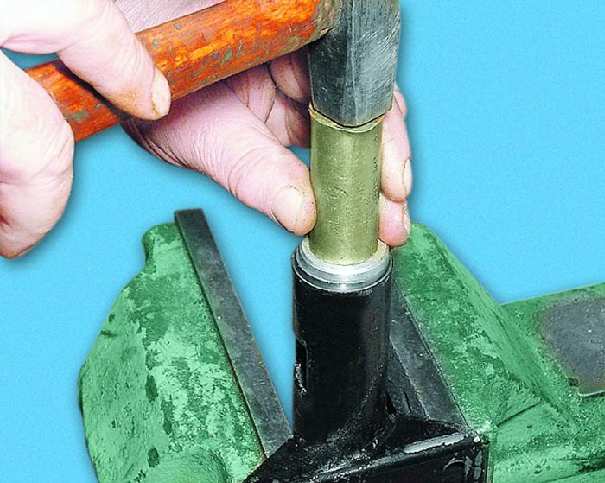

7. Запрессуйте подшипник до упора с помощью оправки. Она
должна опираться только на наружное кольцо подшипника.
|

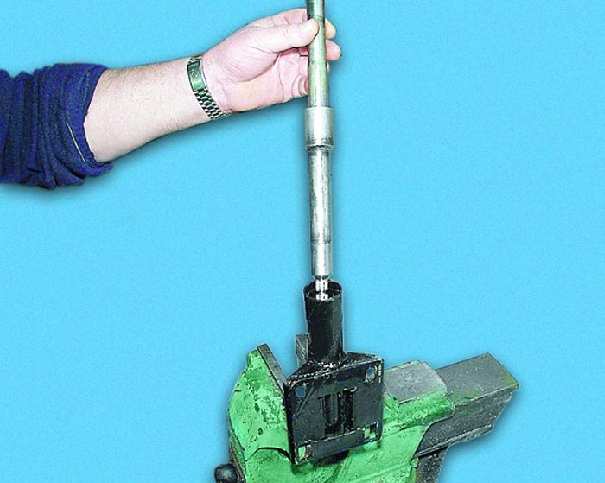

8. Вставьте вал рулевой колонки в кронштейн.
|

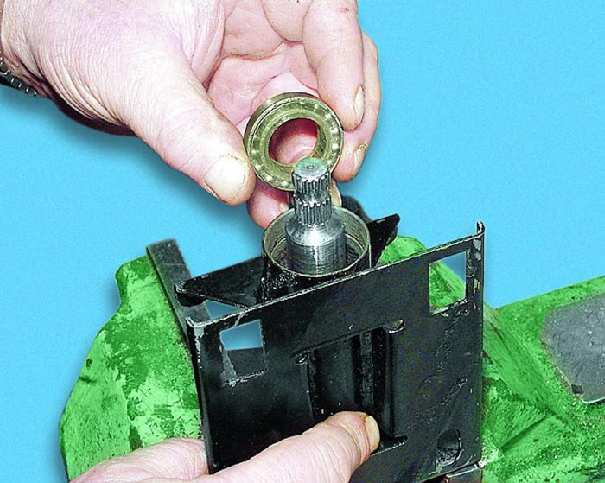

9. Установите второй подшипник в кронштейн вала (см. операцию
6 ) и...
|
|
|

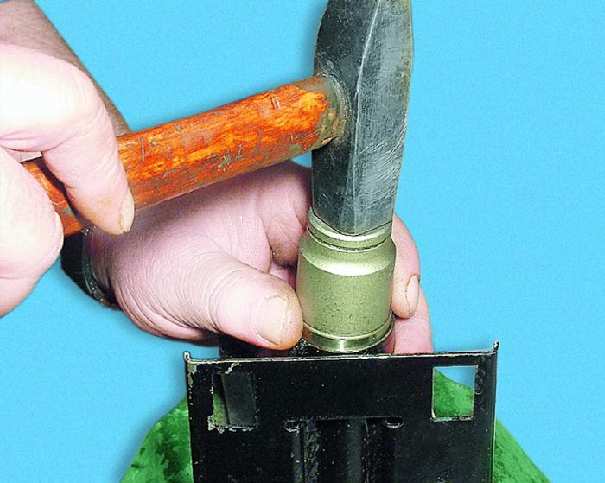

10. ...запрессуйте подшипник
с помощью оправки. Она должна опираться только на наружное кольцо
подшипника. Установите рулевую колонку на автомобиль в порядке, обратном
снятию. |
|
|
