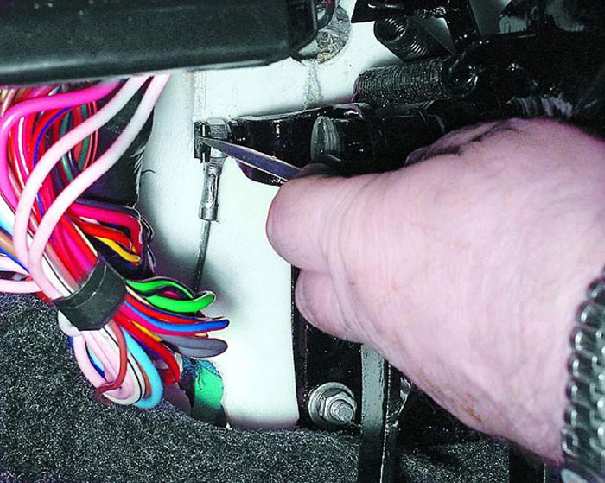

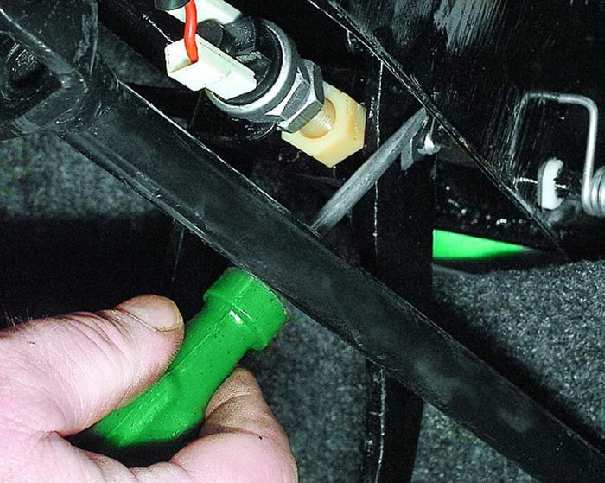

1. Подденьте отверткой стопорную пластину крепления наконечника
троса на педали сцепления и...
|

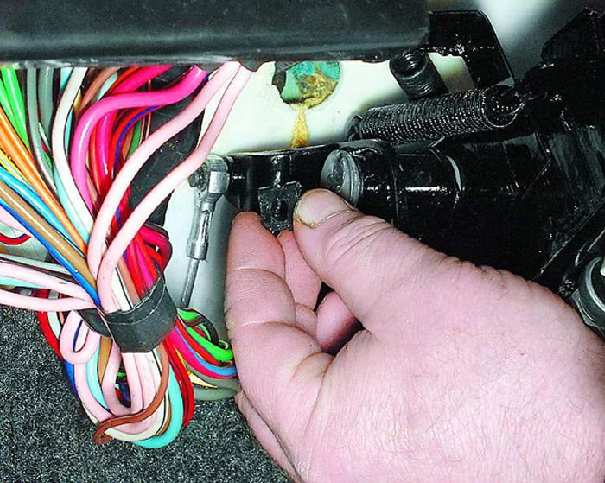

2. ...снимите стопорную пластину.
|

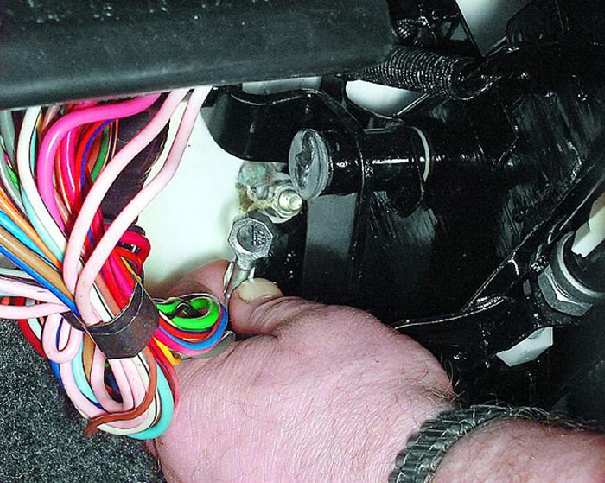

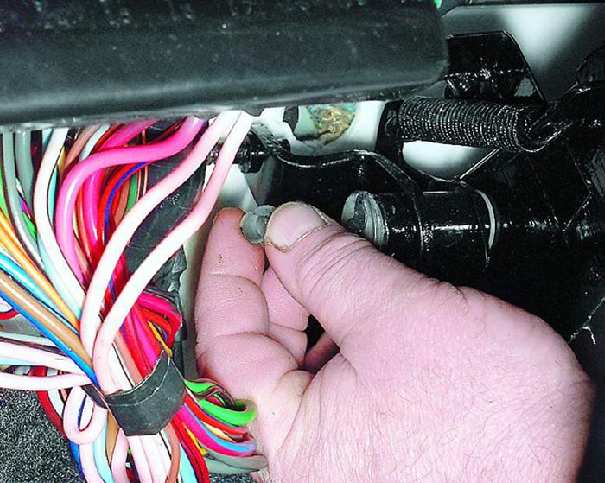

3. Снимите наконечник троса с педали сцепления.
|
|
|
|
|
|
4. Снимите с педали сцепления пластмассовую втулку наконечника
троса. Проверьте состояние втулки. Изношенную или поврежденную втулку
замените.
|

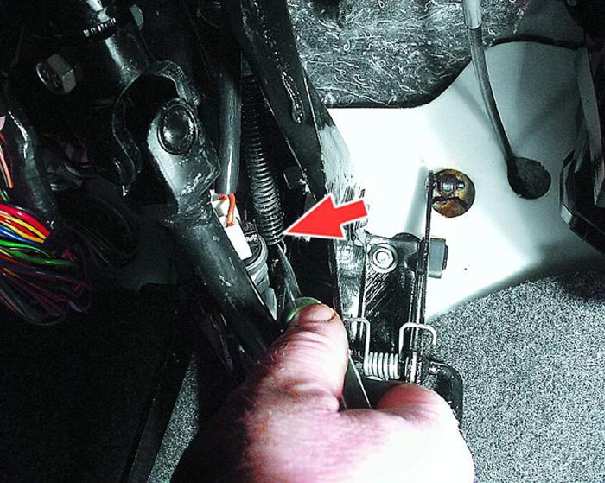

5. Подденьте отверткой возвратную пружину педали тормоза
и...
|

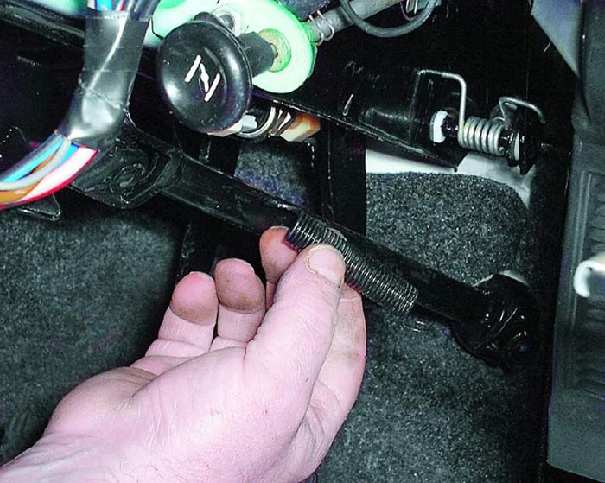

6. ...снимите ее.
|
|
|
|
|
|

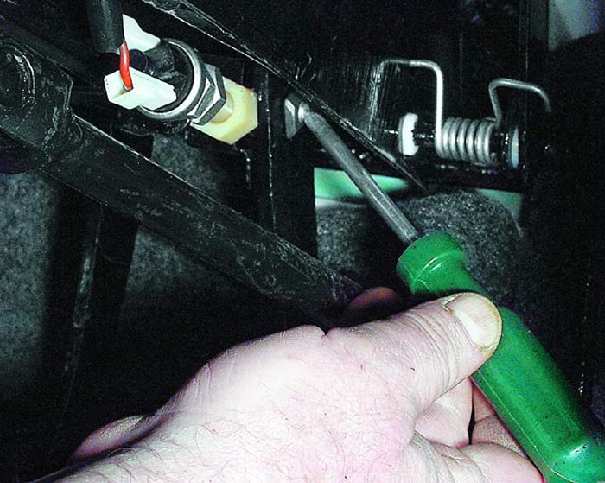

7. Подденьте отверткой стопорную пластину пальца штока вакуумного
усилителя тормозов и...
|

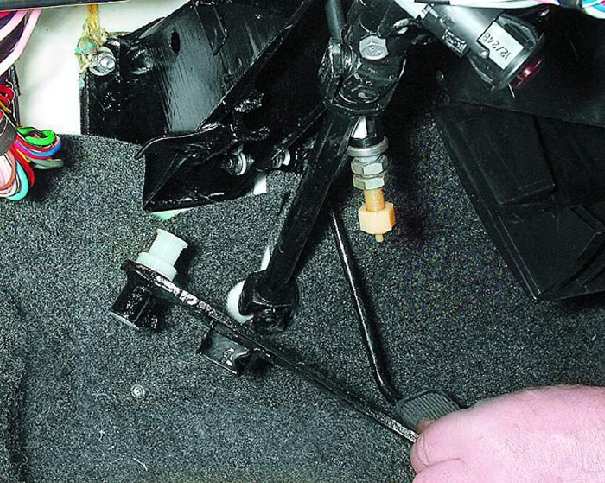

8. ...снимите ее.
|

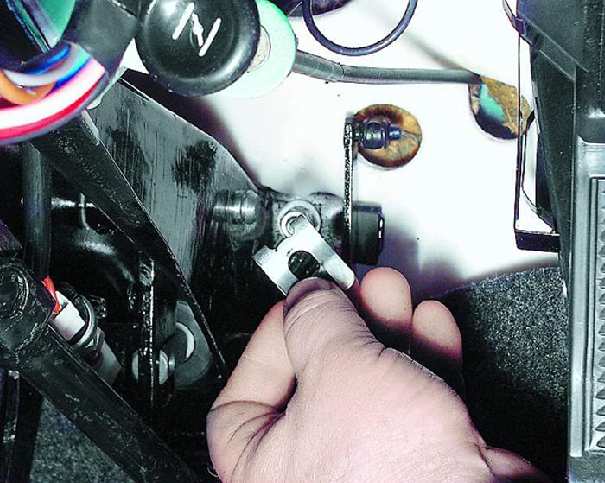

9. Нажмите отверткой на палец штока вакуумного усилителя
и...
|
|
|
|
|
|

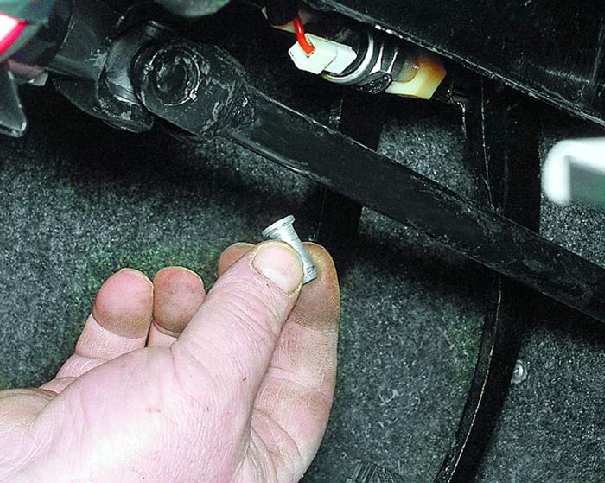

10. ...выньте палец.
|

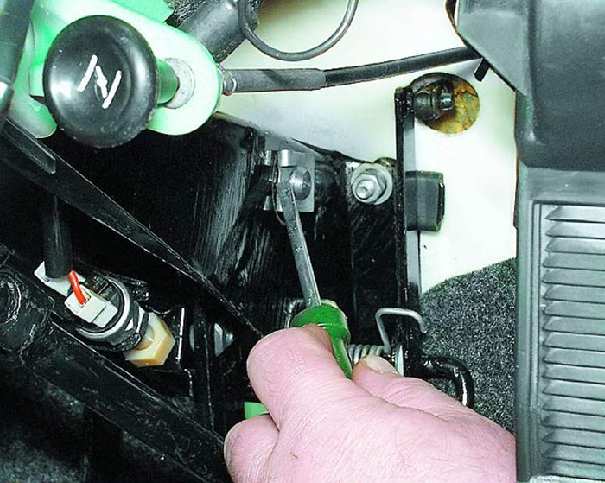

11. Подденьте отверткой стопорную пластину оси педалей сцепления
и тормоза и...
|

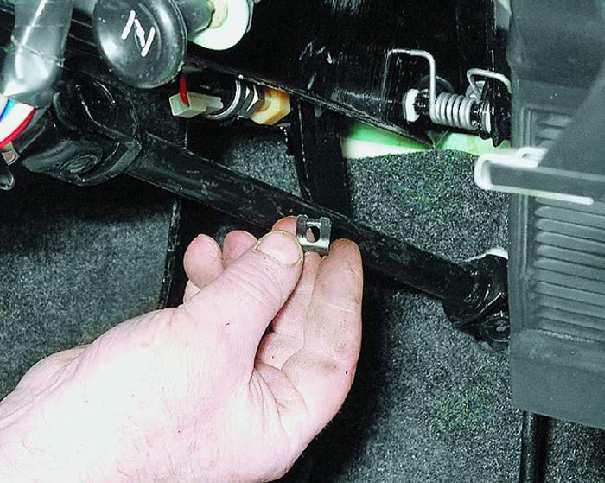

12. ...снимите ее.
|
|
|
|
|
|

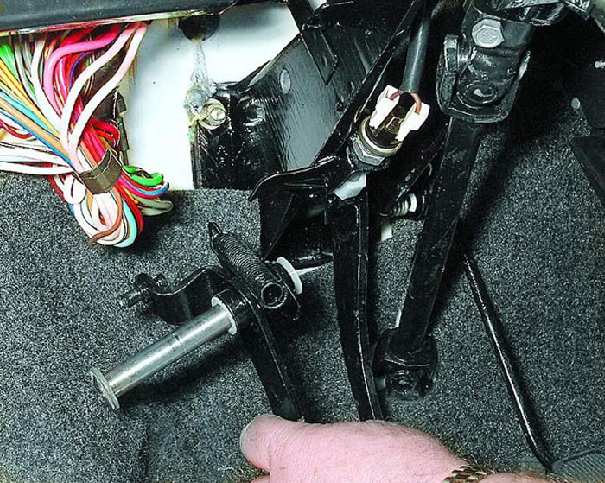

13. Отсоедините возвратную пружину педали сцепления и снимите
ось педалей сцепления и тормоза вместе с педалью сцепления.
|

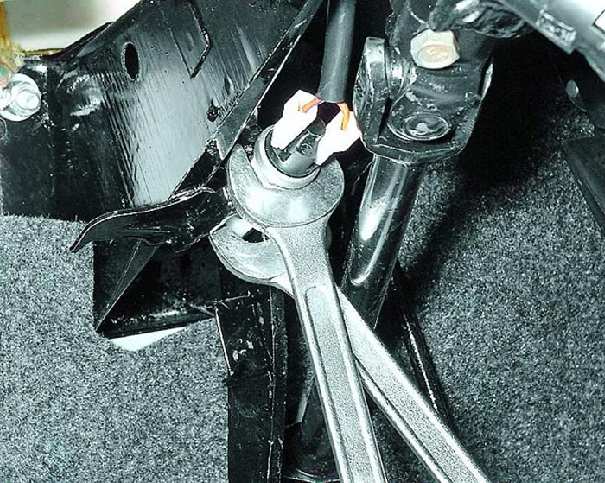

14. Ослабьте затяжку гайки и контргайки крепления выключателя

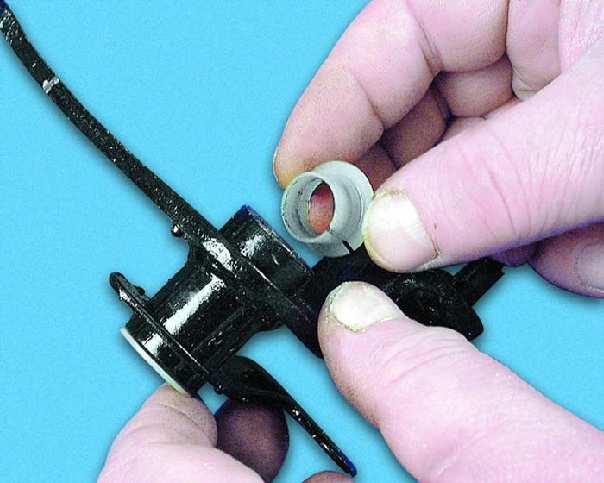

сигнала торможения и снимите выключатель.
|
15. Отведите выключатель сигнала торможения в сторону и
снимите педаль тормоза вместе с дистанционной втулкой.
|
|
|
|
|
|

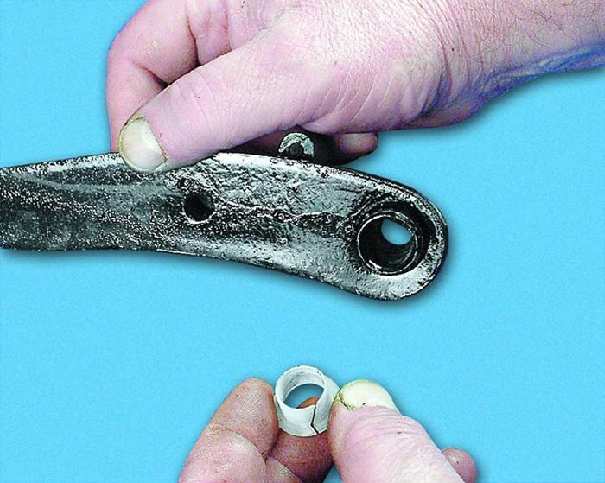

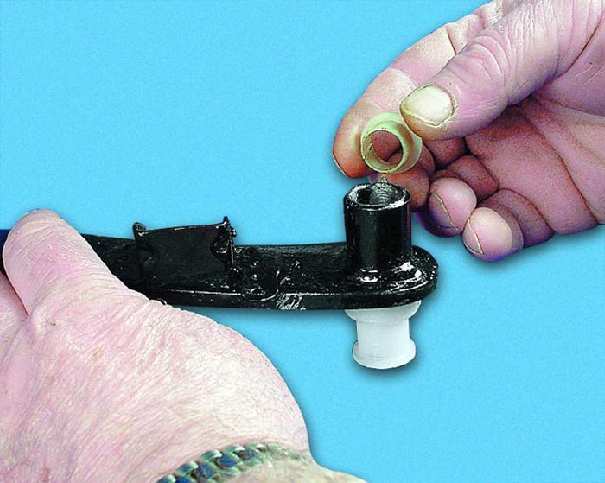

16. Выньте втулку из гнезда педали тормоза. Если втулка
не снимается рукой, подденьте ее отверткой.
|
17. Снимите дистанционную втулку с педали тормоза.
|
18. Выньте вторую втулку из гнезда педали тормоза.
|
|
|
|
|
|

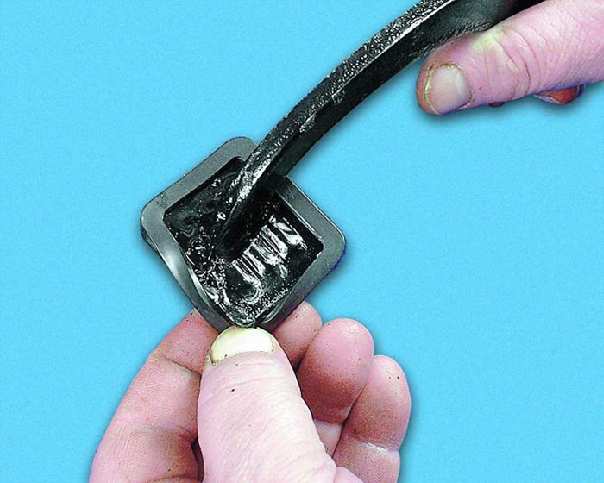

19. Если необходимо заменить накладку педали, отогните буртик
накладки с одного угла и...
|

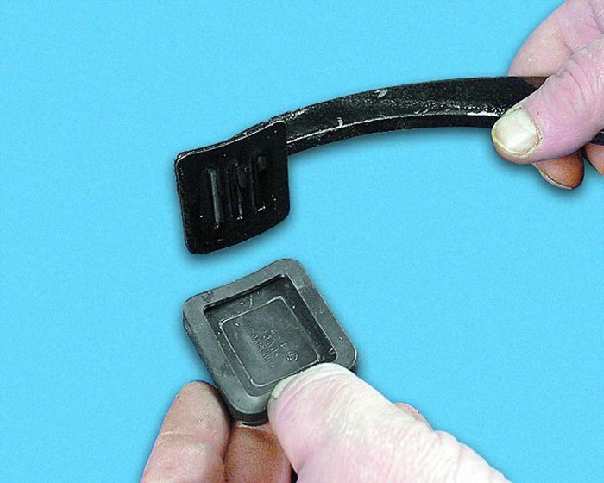

20. ...снимите накладку.
|

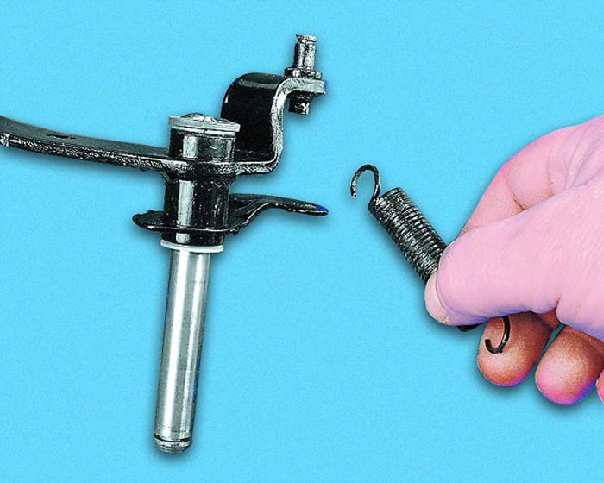

21. Снимите возвратную пружину педали сцепления.
|
|
|
|
|
|

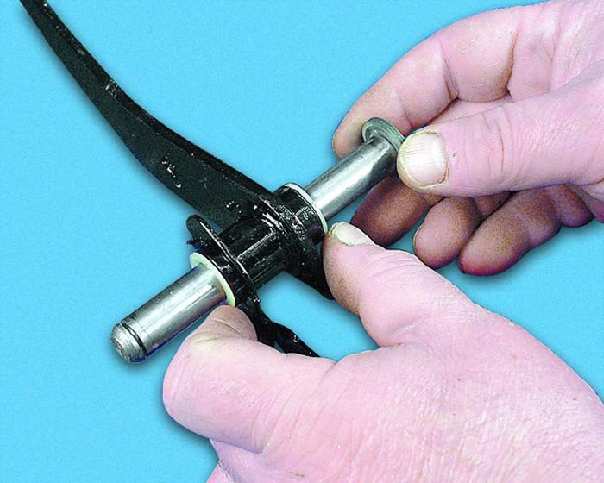

22. Выньте ось из педали сцепления.
|

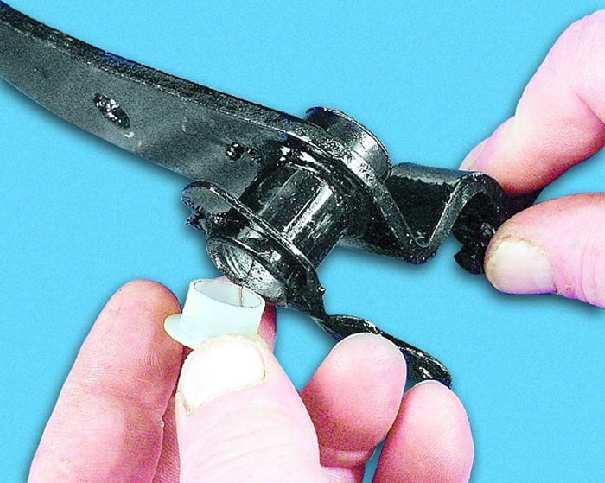

23. Выньте втулку из гнезда педали сцепления.
|
24. Выньте вторую втулку из гнезда педали сцепления.
|
|
|
|
|
|

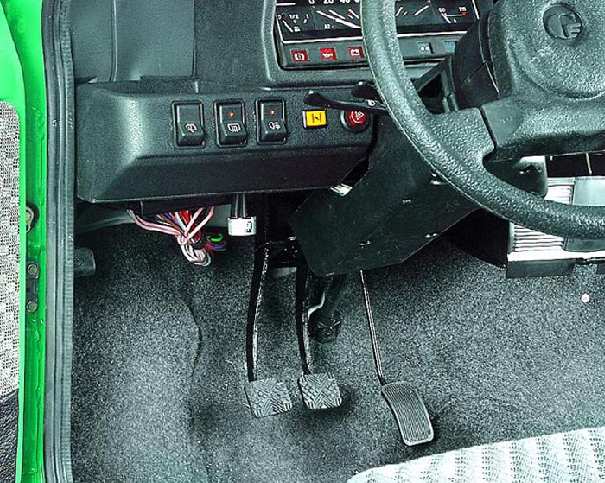

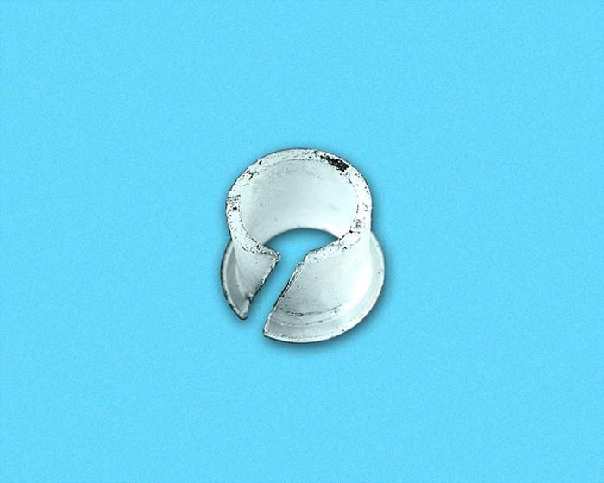

25. Установите новые втулки в гнезда педалей и педали на
автомобиль в порядке, обратном снятию, предварительно смазав их
консистентной смазкой.
|
26. Проверьте и при необходимости отрегулируйте ход педалей
сцепления и тормоза.
|
|
