3.2.8. Замена рычага переключения передач в сборе (C251 / E358)

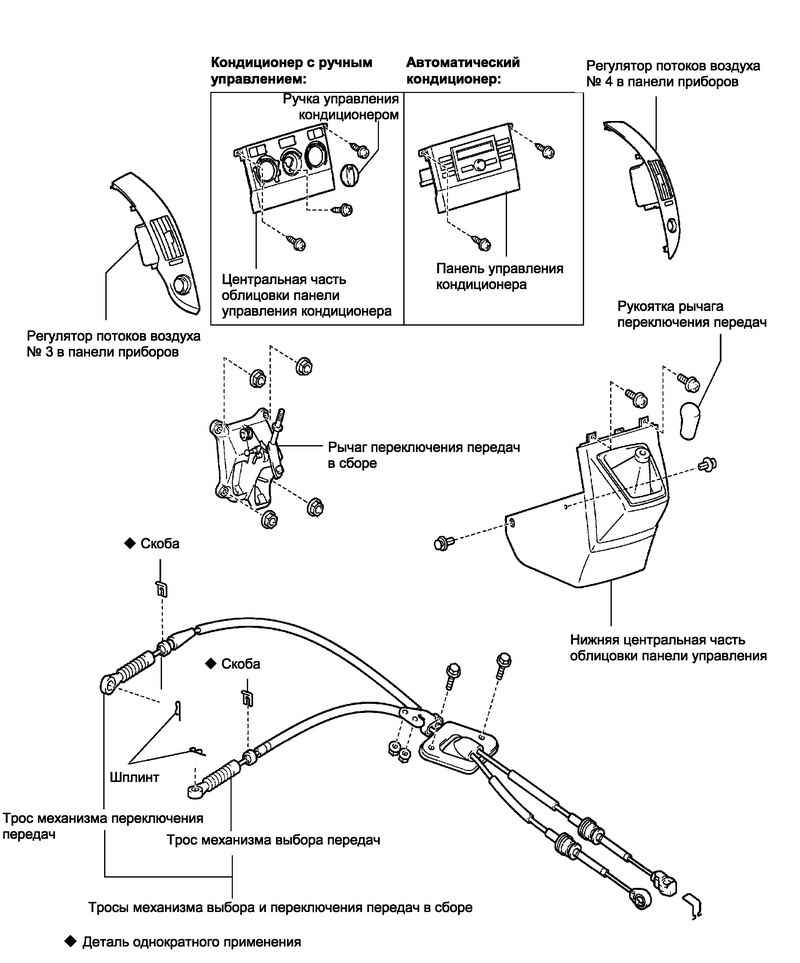

Рис. 3.89. Детали рычага переключения передач

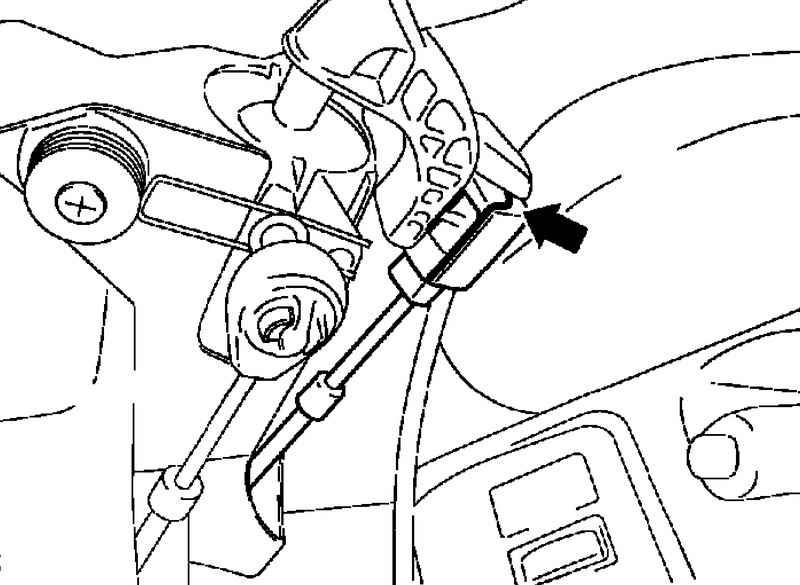

Рис. 3.90. Фиксатор наконечника троса

Снимите фиксатор и отсоедините наконечник троса механизма переключения передач (рис. 3.90).

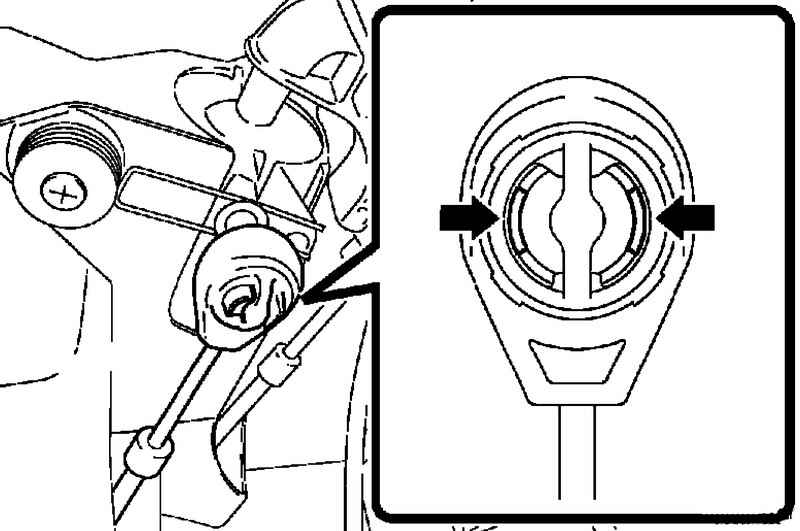

Рис. 3.91. Отсоединение троса механизма выбора передач

Сожмите в местах, отмеченных стрелками, и отсоедините трос механизма выбора передач (рис. 3.91).

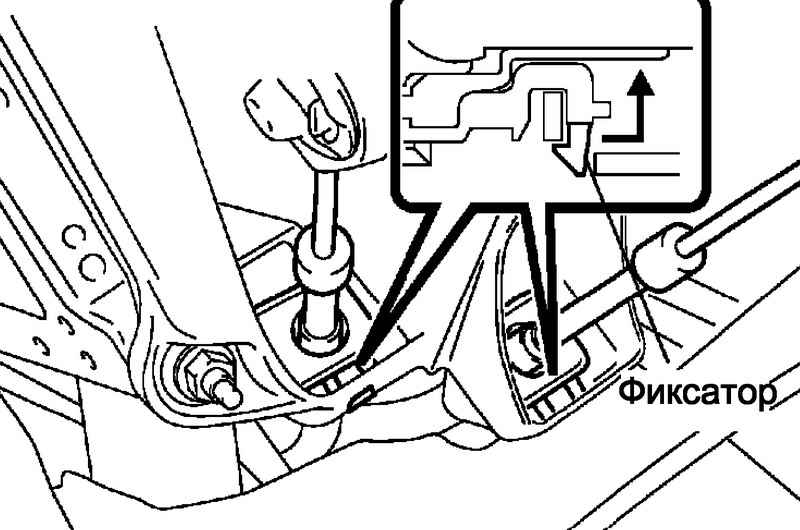

Рис. 3.92. Снятие тросов механизма выбора передач

Освободите фиксаторы и отделите тросы механизма выбора и переключения передач в сборе (рис. 3.92).

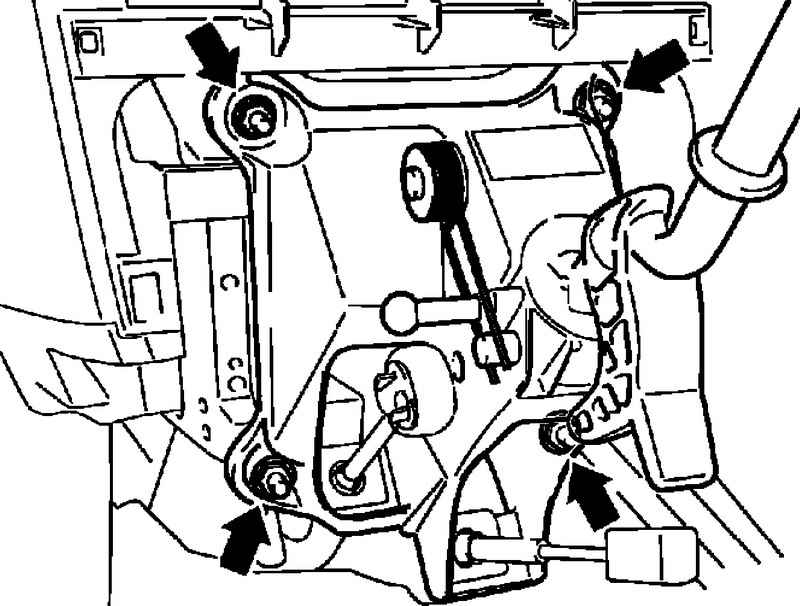

Рис. 3.93. Крепление рычага переключения передач в сборе

Отверните 4 гайки и снимите рычаг переключения передач в сборе (рис. 3.93).

Установите рычаг переключения передач в сборе и закрепите 4 гайками.

Момент затяжки:12 Н·м.

Подсоедините тросы механизма выбора и переключения передач в сборе к рычагу переключения передач в сборе.

ПРИМЕЧАНИЕ Убедитесь, что фиксаторы надежно закреплены.

Подсоедините наконечник троса механизма выбора передач к рычагу переключения передач.

Подсоедините наконечник троса механизма переключения передач к рычагу переключения передач и закрепите фиксатором.

ПРИМЕЧАНИЕ Убедитесь, что трос механизма выбора передач надежно зафиксирован.
