2.3.7. Регулировка зазора в приводе клапанов (1ZZ-FE / 3ZZ-FE)

Снимите крышку головки блока цилиндров.

Установите поршень цилиндра № 1 в ВМТ такта сжатия.

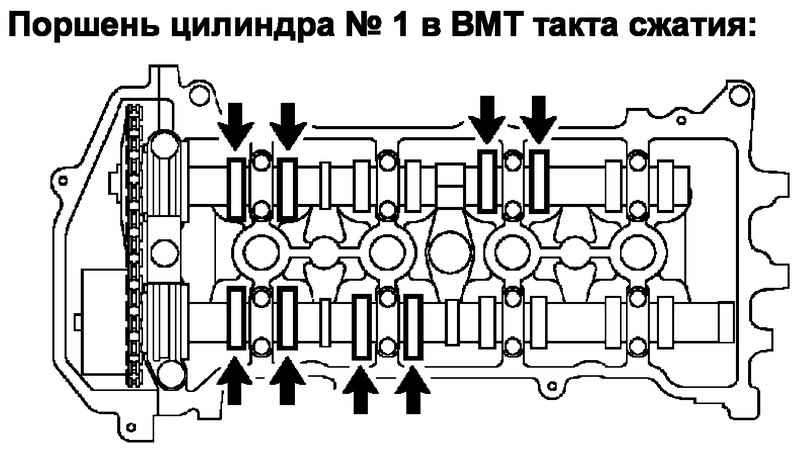

Рис. 2.118. Проверяемые клапаны

Проверьте клапаны, указанные на рисунке 2.118.

При помощи комплекта плоских щупов измерьте зазоры между толкателями клапанов и кулачками распределительного вала.

Зазор в приводе клапанов (холодный двигатель): 0,15–0,25 мм для впускных клапанов, 0,25–0,35 мм для выпускных клапанов.

Запишите результаты измерений зазоров в приводе клапанов, не соответствующие предписанным значениям. Они потребуются позже для определения размеров заменяемых толкателей клапанов.

Поверните коленчатый вал на 1 оборот (360°) и установите поршень цилиндра № 4 в ВМТ такта сжатия.

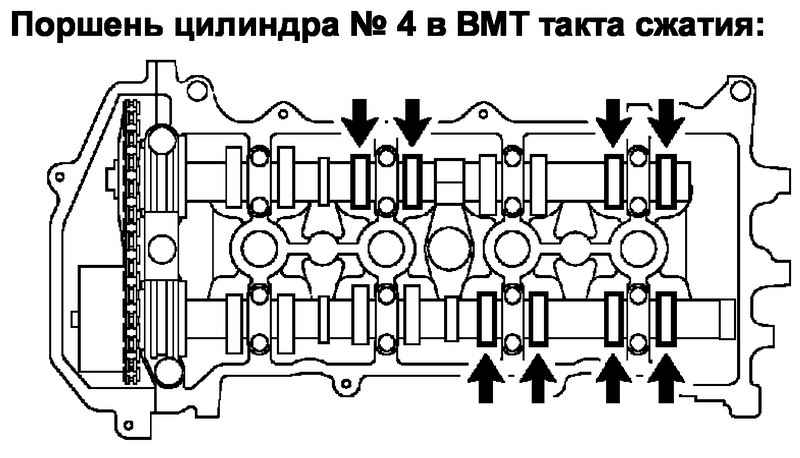

Рис. 2.119. Проверяемые клапаны

Проверьте клапаны, указанные на рисунке 2.119.

Комплектом щупов измерьте зазоры между толкателями клапанов и кулачками распределительного вала.

Зазор в приводе клапанов (холодный двигатель): 0,15–0,25 мм для впускных клапанов, 0,25–0,35 мм для выпускных клапанов.

Запишите результаты измерений зазоров в приводе клапанов, не соответствующие предписанным значениям. Они потребуются позже для определения размеров заменяемых толкателей клапанов.

Снимите распределительный вал № 2.

Снять распределительный вал.

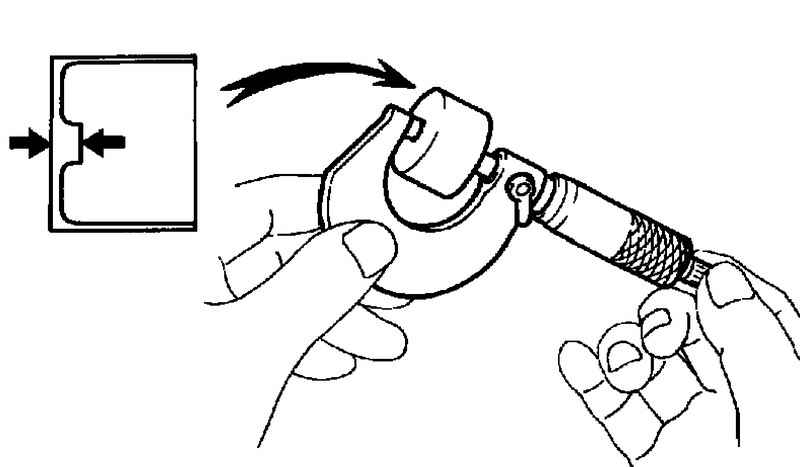

Рис. 2.120. Измерение толщины толкателя клапана

Микрометром измерьте толщину снятых толкателей клапанов (рис. 2.120)

Вычислите толщину нового толкателя клапана, чтобы зазор в приводе клапана соответствовал предписанному значению.

Зазоры в приводе клапанов:

– впускные клапаны A=B+(C–0,20 мм).

– выпускные клапаны A=B+(C–0,30 мм).

Измеренный зазор в приводе впускных клапанов = 0,40 мм.

0,40 мм – 0,20 мм = 0,20 мм.

(Измеренный – Номинальный = Избыточный зазор).

Измеренная толщина снятого толкателя = 5,250 мм.

0,20 мм + 5,250 мм = 5,450 мм.

(Избыточный зазор + Толщина снятого толкателя = Толщина нового толкателя).

Наиболее подходящая толщина нового толкателя = 5,460 мм.

Выбрать толкатель № 46.

ПРИМЕЧАНИЕ Выберете новый толкатель клапана, толщина которого наиболее близка к вычисленному значению. Поставляются регулировочные толкатели клапанов 35 размеров с шагом 0,020 мм, от 5,060 мм до 5,740 мм.

Установите распределительный вал.

Установите распределительный вал № 2.

Установка остальных компонентов производится в порядке, обратном снятию.
