2.3.3. Проверка частоты вращения холостого хода

ПРИМЕЧАНИЕ

Выключите все электрооборудование и систему кондиционирования.

Частоту вращения холостого хода проверяйте с выключенным вентилятором системы охлаждения.

На время проверки частоты вращения холостого хода установите рычаг переключения передач в нейтральное положение.

Проверка с диагностическим прибором II

Прогрейте и выключите двигатель.

Рис. 2.112. Подключение диагностического прибора

Подключите портативный диагностический прибор II к разъему DLC3 (рис. 2.112).

Включите зажигание ON (START).

Выберете режим прибора: Powertrain/ Engine and ECT/ Data List/ Engine SPD.

ПРИМЕЧАНИЕ

Если требуется помощь по выбору таблицы данных Data List, следует обратиться к руководству по эксплуатации портативного диагностического прибора II.

Проверьте частоту вращения холостого хода.

Частота вращения холостого хода: 600–700 мин^–1.

Выключите зажигание (OFF).

Отсоедините портативный диагностический прибор II от диагностического разъема DLC3.

Проверка без диагностического прибора

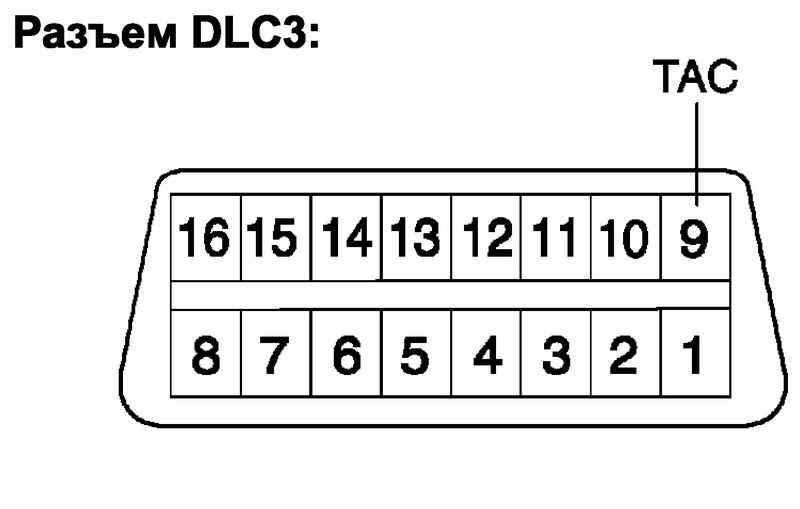

Рис. 2.114. Контакт диагностического разъема при проверке без диагностического прибора

Присоединить SST 09843-18040 к клемме 9 (TAC) разъема DLC3, затем присоединить тахометр (рис. 2.114).

ПРИМЕЧАНИЕ

Перед соединением тщательно проверить номера клемм. Замыкание других клемм может привести к повреждению двигателя.

Включите зажигание ON (START).

Проверьте частоту вращения двигателя на холостом ходу.

Частота вращения холостого хода: 600–700 мин^–1.

Выключите зажигание (OFF).

Отсоедините тахометр.

Отсоедините SST от клеммы 9 (TAC).
