2.1.8. Система запуска

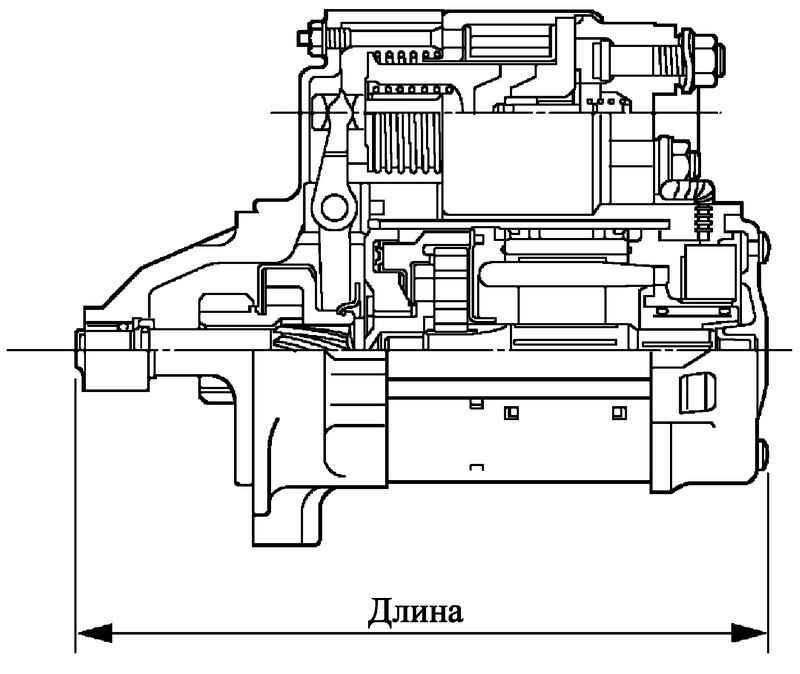

Рис. 2.27. Стартер

Вместо полюсных обмоток, используемых в стартере обычной конструкции, в стартере с планетарным редуктором используются межполюсные магниты.

Межполюсные магниты расположены так, что суммарный магнитный поток увеличивается, а длина статора уменьшается.

Рис. 2.28. Конструктивная особенность стартера

Вместо полюсных обмоток, используемых в стартере обычной конструкции, в стартере этого типа используются постоянные магниты двух типов: основные и межполюсные. Данные магниты размещены поочередно внутри статора. Магнитный поток, возникающий между основными и межполюсными магнитами, складывается с потоком, генерируемым основными магнитами (рис. 2.28).

Кроме увеличения суммарного значения магнитного потока, такая конструкция позволяет уменьшить общую длину статора.
