2.1.7. Система зажигания

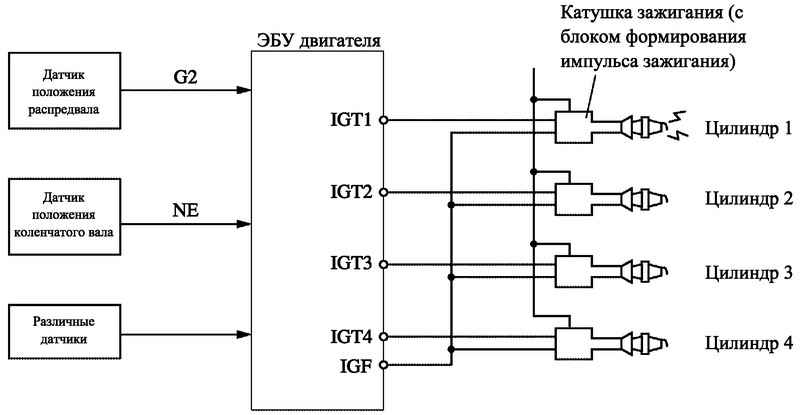

Рис. 2.26. Блок-схема системы зажигания двигателей 1ZZ-FE И 3ZZ-FE

На двигателе установлена система зажигания с индивидуальными катушками (DIS). Благодаря использованию DIS повышается точность регулирования момента зажигания, уменьшается утечка тока высокого напряжения и, вследствие отсутствия распределителя, повышается надежность системы зажигания в целом. Особенностью DIS является наличие отдельной катушки зажигания (с блоком формирования импульса зажигания) на каждом из цилиндров.

Наконечники свечей зажигания, обеспечивающие контакт со свечами зажигания, объединены с катушками зажигания. Кроме того, для упрощения конструкции системы в катушки зажигания встроены блоки формирования импульса зажигания.
