2.1.2. Клапанный механизм

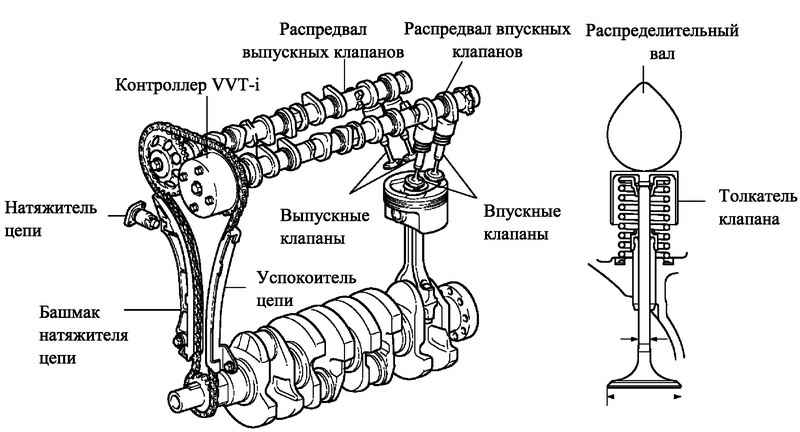

Рис. 2.11. Клапанный механизм

Ход толкателей клапанов увеличен, применена конструкция без регулировочных шайб и с увеличенной поверхностью контакта с кулачком.

Высокая мощность, низкий расход топлива и малая токсичность отработавших газов достигаются благодаря применению электронной системы изменения фаз газораспределения WT-i.

Регулировка зазора клапанов производится путем подбора толкателей соответствующего размера. Поставляются толкатели клапанов 35 размеров с шагом 0,020 мм, от 5,060 мм до 5,740 мм.

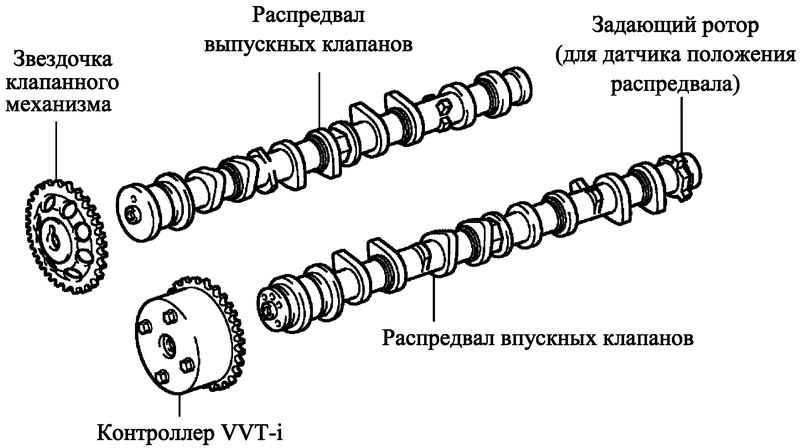

Рис. 2.12. Распределительные валы

В распредвале впускных клапанов имеется канал для подачи масла под давлением в электронную систему регулирования фаз газораспределения VVT-i.

Для изменения фаз впускных клапанов на переднем конце распределительного вала впускных клапанов установлен контроллер системы VVT-i.

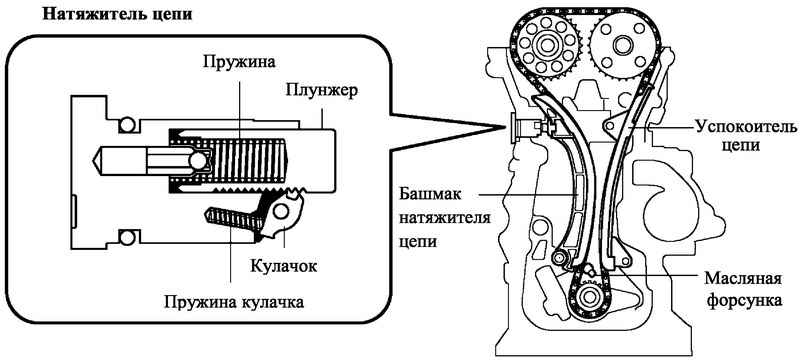

Рис. 2.13. Цепной привод клапанного механизма и натяжитель цепи

Для того чтобы уменышпъ размеры двигателя, в приводе клапанного механизма использована роликовая цепь с шагом 8 мм.

Смазка цепи клапанного механизма осуществляется масляной форсункой.

Для создания постоянного усилия в натяжителе цепи используется пружина и давление масла. Натяжитель уменьшает шум при работе цепи.

В натяжителе имеется храповой механизм.

Для повышения ремонтопригодности использована конструкция, позволяющая снимать и устанавливать натяжитель, не снимая кожуха цепи.
