5.2.9.1. Снятие

Снимите правое переднее колесо.

Слейте рабочую жидкость механизма усилителя рулевого управления.

Снимите защитные фартуки переднего крыла.

Снимите вентилятор системы охлаждения и ремень генератора.

Отсоедините возвратный шланг.

ПРИМЕЧАНИЕ Избегайте попадания рабочей жидкости на приводной ремень генератора.

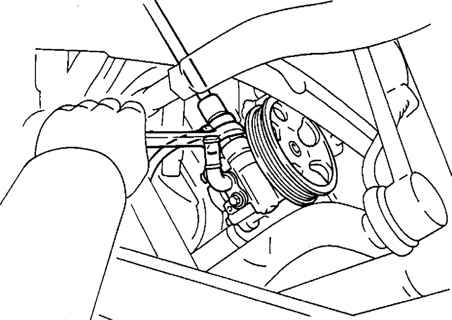

Рис. 5.41. Отсоединение нагнетательного трубопровода

Используя гаечный ключ (27 мм), открутите болт крепления и отсоедините нагнетательный трубопровод (рис. 5.41).

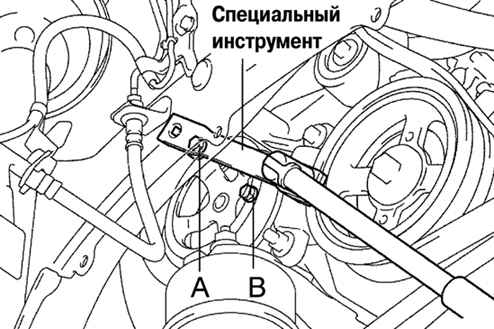

Рис. 5.42. Болты крепления приводного ремня насоса гидроусилителя рулевого управления

С помощью специального инсрумента 09249-63010 открутите болты А и В крепления и снимите приводной ремень насоса усилителя рулевого управления (рис. 5.42).

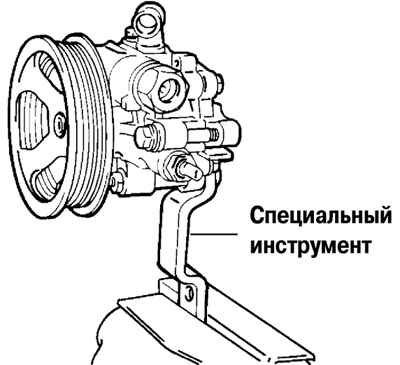

Рис. 5.43. Установка насоса гидроусилителя в тисках

Не снимая специального инструмента, снимите насос гидроусилителя в сборе с нагнетательным трубопроводом. Установите насос в тисках (рис. 5.43).
